Oprava LCD HP/Iiyama

[derick]

Zdravim
mam dva nefunkcne LCD monitory.
1.HP 1730
2.IIyama C171wt (tv tuner)

1.Ma vadne trafko v invertore.Sekundar ma mat okolo 600 ohm.Obcas pri poklepani este fungoval.
sekundar je preruseny,ale nie je vidno nic spalene.
2.Napajanie je riesene externym zdrojom.Doska invertora nevykazuje ziadne znamky,priehratia,trafka
su v poriadku,meranim,okrem ESR som ziadnu chybu nezistil.Podsvietenie sa zapne na zopar sekund
a potom sa prepne do stby.(zeby ccfl?)

Trafka u tychto modelov su rozne aj impedancne 250/600 ohm,obrazovky tiez 16:9/4:3..Trubice
maju rozne konektory.

Otazky
1.Je mozna zamena traf ked je rozna impedancia?Pripadne navinut sekundar v domacich podmienkach?
2.Ako co najjednoduchsie vyskusat trubice?Pripadne zmerat?napr osciloskopom?
3.Trubice su lahko demontovatelne?
4.Pripadne ako odstavit jednu trubicu aby isla aspon jedna?

[ok1hga]

"okrem ESR som ziadnu chybu nezistil"

IIyama AS4314UT - závada, po zapnutí jen probliknou trubice a hned zhasnou(r.v.2001 - monitor je 9 let starý!)

Už to mám opraveno, našel jsem vadný elyt 22uF/6,3V na destičce zdroje vysokého napětí pro trubice. Měl kapacitu jen 15n !!!! a vysoké ESR !

na kontrolu kondenzátorů jsem použil toto:
http://www.ok1hga.nagano.cz/archiv/jedn ... tu_ESR.pdf

. . . . . placka je jak nová

[derick]

Dik za odpoved.Posielam foto invertora
http://img40.imageshack.us/i/iiyama1.jpg
http://img835.imageshack.us/i/iiyama.jpg

Elytov tam je dost najviac smd.Ta skusacka je OK,ale pl.spoj je problem.

[ok1hga]

Elytov tam je dost najviac smd.Ta skusacka je OK,ale pl.spoj je problem.

Fotky co jsi sem dal jsou pěkné, ale je to úplně něco jiného než mám já.
Tu zkoušečku na elyty si určitě udělej, je to jen pár součástek a tišťák snad ani není nutný.
Elyty nemusíš vyletovávat, kontrolují se přímo v desce.
Na kontrolu smd kondenzátorů ještě použij test diod, bývá na většině multimetrů.(smd tantaly bývají zkratované)
Tuto kontrolu samozřejmě musíš dělat bez napájení desky VN !

A teď je to už jen na tobě . . . . . .

[rnbw]

V niektorych invertoroch byvaju dva elyty zapojene tak, ze sa v obvode javi ESR ako dobre aj ked su uplne suche.

[derick]

"okrem ESR som ziadnu chybu nezistil"

IIyama AS4314UT - závada, po zapnutí jen probliknou trubice a hned zhasnou(r.v.2001 - monitor je 9 let starý!)

Už to mám opraveno, našel jsem vadný elyt 22uF/6,3V na destičce zdroje vysokého napětí pro trubice. Měl kapacitu jen 15n !!!! a vysoké ESR !

na kontrolu kondenzátorů jsem použil toto:
http://www.ok1hga.nagano.cz/archiv/jedn ... tu_ESR.pdf

. . . . . placka je jak nová

Tak som si to dnes poskladal a nefunguje to.Tj zelena dioda svieti stale a cervena zhasne pri skrate,ale aj pri 30 ohm odpore.Jedine sa trochu zmeni intenzita svetla led.Nemam origo MHB cip ale nejaky MHF4011B."Neco je spatne"

[ok1hga]

ne ne, máš to dobře !
jen to není správně nastavené !!!

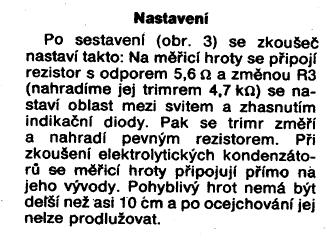

zkus postup na obrázku

[derick]

To som skusal a zhasnutie a rozsvietenie led je velmi nejasne.Je medzi tym taka rozna intenzita svitu.Pri najjemnejsom nastaveni bol rozdiel medzi skratom a odporom 20ohm len v malom rozdiely jasnosti svietiacej led.Tj ziadne zhasnutie a rozvietenie ledky ale len mala zmena jasu.Predpokladal som ze pri tych 5tich ohmoch sa to bude prepinat (zhasnutie/rozsvietenie) bez prechodov zmeny jasu.

[ok1hga]

u mě to taky nemá ostrý přechod svítí/nesvítí.
Červená LED D2 od asi 5 ohmů začíná žhnout a při 10ti ohmech naplno svítí.
Zelená LED svítí trvale při dostatečném napětí 9V baterie (funguje stabilizátor)
Pokud to nejde nastavit odporem R3, tak dej na jeho místo cca 680 ohm a nastavení udělej pomocí R5, dej tam trimr 100K. Po nastavení změř hodnotu a dej tam pevný odpor.
Jěště si překontroluj kmitočet oscilátoru, mělo by tam být asi 300 až 500 kHz ! Já tam mám cca 395kHz.

Pokud ti to stejně nepůjde nastavit, udělal jsi někde zásadní chybu, kterou teď nevidíš . . . . . .

[ok1hga]

a ještě poznámka, může ti sám kmitat čtvrtý systém integráče !
Dej tam Boucherotův článek !

[derick]

Tiez som na to myslel,ale mne to zhasina,tak neviem.Budem to skusat az na druhy tyzden,podarilo sa mi znicit 4011.

[derick]

Takze LCD je opraveny a bola vadna CCFL trubica a koli tomu sa vypinalo podsvietenie za par sekund.Kedze sa mi nechelo kuchat trubicu ineho lcd,pripojil som na vadnu trubicu malu CCFL "trubicku" zo stareho digitalneho fotaku.Spodna cast svieti trochu slabsie,ale nie je to nijak tragicke.
