RFT stereo 5080 Přeladění VKV

Zpráva

Davidsev · #1 Příspěvek od **Davidsev** » 13 čer 2010, 21:09

Ahoj,
ze sběrného dvora jsem si donesl RFT stereo 5080, schéma je tady
Zdá se, že je kompletně funkční, poradil by mi někdo, jak ho přeladím na západní normu, kuchat to nechci...
K dispozici bych měl generátor do 512MHz, BM566A, čítač 500MHz.

Díky za odezvy

#2 Příspěvek od **Hill** » 13 čer 2010, 21:23

Vždyť to v tom schémátku máš: jednotka 4413.63 je pro pásmo 87,5-104MHz (ale trimry C120 a C121 to půjde roztáhnout až do 108MHz - kdyby ne, tak zmenši C115 na 3p3).
Ta jednotka, co tam máš, je zřejmě 4413.83 - její schéma je tam nakreslené taky, jen není zapojená. Prostě ji předělej podle té nahoře. Možná, že ani nebudeš muset nějak výrazně sahat na cívky.

Davidsev · #3 Příspěvek od **Davidsev** » 13 čer 2010, 21:40

Soudíš podle menších kapacit v 4413.63 (že je pro západní?) Nebo je to tam někde šikovně napsané?

#4 Příspěvek od **Hill** » 13 čer 2010, 22:06

Ladicí kondík je stejný, takže podle menších kapacit. A taky podle toho, že soudruzi v NDR kreslili vcelku domácí verzi. Exportní verze jsou buď na samostatném výkresu nebo (jako v tomto případě) jako výměnný blok.
A přiznám se, kdysi jsem jednu tuto jednotku přelaďoval. Začal jsem odštípnutím paralelního kondíku u oscilátoru a rozsah přeladění jsem dotáhl střídavě cívkou a kapacitním trimrem. A pak došlo na obvod před směšovačem. Opět vyštípnutý kondík. Teprve nakonec jsem přelaďoval vstupní obvod ze 69MHz na asi 100MHz. Šlo to, aniž bych tehdy měl schéma.

BOBOBO · #5 Příspěvek od **BOBOBO** » 14 čer 2010, 08:27

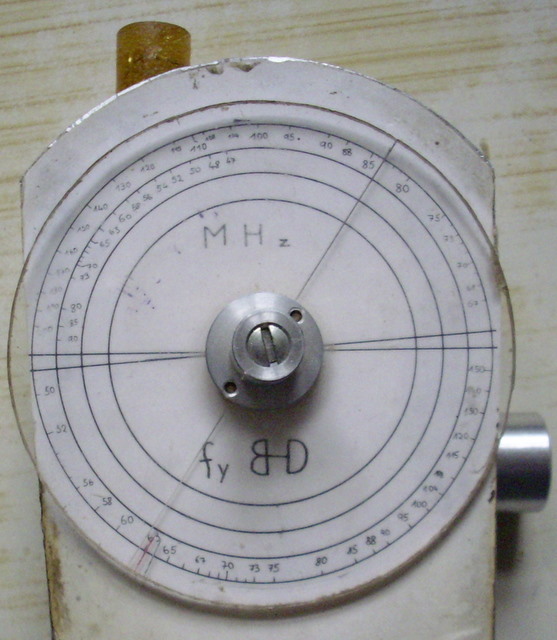

Přesně tato otázka je řešená v jednom starším vlákně . Kondíky máš popsané ve schematu-bylo i předtím . Úspěšnost přeladění těchto němců je 100%ní . Vstupní cívku zkrať o 2 vinty , oscilátorovou o jeden . S těmi stroji to půjde , ale bude to pomalejší . S přípravkem , viz níže , po záměně kondů sladím do 5 minut . AR1983/2/54-55 . Jen úplně vynechat R8 a R9 . Mé provedení vypadá takto a pro minulotýdenní opravu vstupní jednotky je nenahraditelné . Závadu zjistíš během sekund . Naschvál jsem si udělal cívku se kterou kmitá oscík přes obě VKV pásma .

amoo · #6 Příspěvek od **amoo** » 22 lis 2011, 15:37

Tiež som v minulosti ako ty:
"Vstupní cívku zkrať o 2 vinty , oscilátorovou o jeden..."
No úspešne som skúšal konkrétne na hore uvedenom rádiu aj výmenou C 27pF za 12 pF, následne príslušnou cievkou z jadrom a kapacit. trimrom potiahol pásmo , nakoniec ešte z druhou cievkou z jadrom a kapacit. trimrom donastavil. beží to OK čau
