Ahoj,
přemýšlím nad výrobou blikačky na kolo. Byly by tam 2x 1W dioda + 2 a více obyč červených 5mm diod. Napájené by to bylo baterií 18650 (2,5 - 4,25V +-)
Fungovalo by to tak, jak mám na schématu? + je v pořádku i výběr součástek? Např stabilizátor napětí. Dále je na 3 modovém tišťáku moc rychlé blikání (9hz). To by mělo jít teoreticky jiným odporem změnit nebo se pletu?
Díky.
Seznam součástek:
LBR041040B 1W LED Emitter - 40-Lumen Red (2.8V~3.0V)
http://www.dealextreme.com/p/lbr041040b ... 3-0v-13287
http://www.gme.cz/linearni-regulatory-n ... -p330-165/
LowDrop stab. 3,3V 1A TO220
http://www.dealextreme.com/p/1000-1500- ... -pack-9075
10ks červené diody
http://www.dealextreme.com/p/2-8-4-2v-3 ... -7mm-50527
2.8~4.2V 3-Mode Circuit Board for Flashlights (16.7mm)
http://www.gme.cz/zenerovy-diody-do-5-w ... -p222-178/
dioda 4,7V 1A
http://www.gme.cz/metalizovane-rezistor ... -p119-236/
odpor 39ohm
http://www.gme.cz/metal-oxidove-rezisto ... -p114-133/
odpor 1ohm
LED blikačka
Moderátor: Moderátoři
LED blikačka
- Přílohy
-

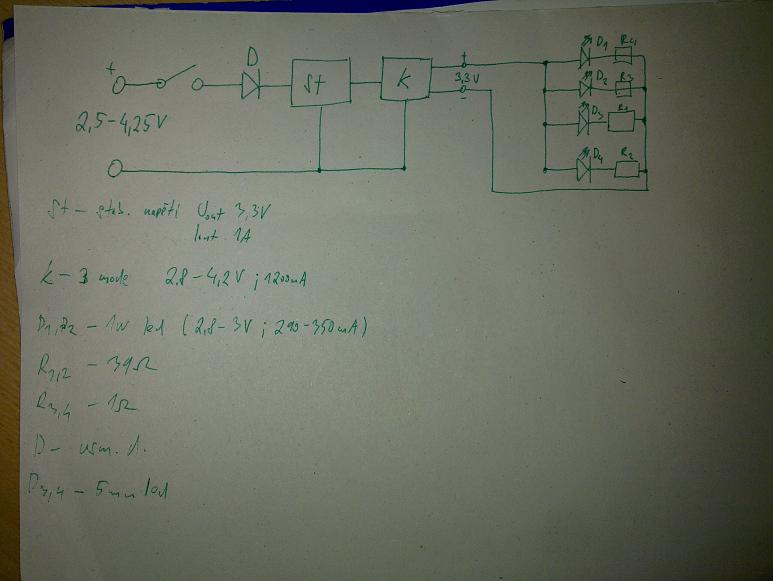

20111128_003.jpg- sch
- (41.59 KiB) Staženo 185 x
Ahoj,
koukal jsem se na ten 2.8~4.2V 3-Mode Circuit Board for Flashlights za $3.
1/ můj názor, já bych vypustil ve tvém schématu diodu a stabilizátor 3.3V. Tj. risknul bych max. napětí 4.3V Lion k max. 4.2V blikače. Zamezení přepólování baterky bych řešil mechanicky. Na diodě se totiž zbytečně ztratí napětí cca. 0.5V. Anebo tu předřadnou diodu tam nechej (třeba schottky d.) a máš tak ošetřen případ pro max. napětí 4.3V Lion.
2/ předřadné odpory k diodám jsem ti nekontroloval, ty si spočteš sám dle: R=U/I a P=U*I.
koukal jsem se na ten 2.8~4.2V 3-Mode Circuit Board for Flashlights za $3.
1/ můj názor, já bych vypustil ve tvém schématu diodu a stabilizátor 3.3V. Tj. risknul bych max. napětí 4.3V Lion k max. 4.2V blikače. Zamezení přepólování baterky bych řešil mechanicky. Na diodě se totiž zbytečně ztratí napětí cca. 0.5V. Anebo tu předřadnou diodu tam nechej (třeba schottky d.) a máš tak ošetřen případ pro max. napětí 4.3V Lion.
2/ předřadné odpory k diodám jsem ti nekontroloval, ty si spočteš sám dle: R=U/I a P=U*I.
3-mode circuit se používá u baterek s bílou ledkou, já bych ho použil trošku jinak. Napětí baterky by měl vydržet.
Takže kdybych dal pryč diodu (ta je opravdu zbytečná) + stabilizátor, měl bych na diodách 4,2V. Jaký odpor bych tam tedy měl hodit? (spíš bych řekl jaké max napětí k nim můžu bezpečně přivádět). Jde mi hlavně o ty 1W, přece jedna stojí 50kč a nerad bych si jí hned odpálil (i když by to šlo možná řešit částečně chlazením)
nebo neexistuje nějaký lepší druh stabilizátoru?
Takže kdybych dal pryč diodu (ta je opravdu zbytečná) + stabilizátor, měl bych na diodách 4,2V. Jaký odpor bych tam tedy měl hodit? (spíš bych řekl jaké max napětí k nim můžu bezpečně přivádět). Jde mi hlavně o ty 1W, přece jedna stojí 50kč a nerad bych si jí hned odpálil (i když by to šlo možná řešit částečně chlazením)
nebo neexistuje nějaký lepší druh stabilizátoru?
-
frantajetel11
- Příspěvky: 1922
- Registrován: 13 lis 2008, 00:00
- Bydliště: Kladno
Stabilizátor tam necpi, zbytečně bude cucat baterku
U LEDek neřeš napětí, ale proud - u těch 1W píšou 290-350mA, takže bych se kvůli životnosti radši držel při zemi a made in korea samo o sobě tý životnosti nepřidá...
Těch 9Hz nevim jestli vyřešíš odporem - pochybuju.
Nevim teda, ale když si spočítáš, že kdybys tam měl jenom dvě 1Wattovky, tak ti plně nabitá baterka vydrží 4 hoďky (možná ani to ne), to mi přijde docela málo. I když při těch 9Hz vydrží asi dýl...
U LEDek neřeš napětí, ale proud - u těch 1W píšou 290-350mA, takže bych se kvůli životnosti radši držel při zemi a made in korea samo o sobě tý životnosti nepřidá...
Těch 9Hz nevim jestli vyřešíš odporem - pochybuju.
Nevim teda, ale když si spočítáš, že kdybys tam měl jenom dvě 1Wattovky, tak ti plně nabitá baterka vydrží 4 hoďky (možná ani to ne), to mi přijde docela málo. I když při těch 9Hz vydrží asi dýl...
rezistorem? (jak zapojeným). Koukám že mám velké mezery ve vzdělání (nechápu proč nás na škole neučili tyhle základní věcky)
-
Jirka
- Příspěvky: 2034
- Registrován: 01 črc 2005, 00:00
- Bydliště: zbídačený kraj
- Kontaktovat uživatele:
Vyber si 1W LEDku s chladící podložkou pro lepší přenos tepla na chladič.
Význam těch obyč LED je jaký, když jsou řízený ze stejného výstupu, takže blikají stejně jako výkonové?
Driver bude řízený procesorem, takže těch 9Hz rezistorem určitě nezměníš.
Neznám celou nabídku DX, ale driver bych zkusil nějaký jako tento:
http://www.dealextreme.com/p/5-mode-100 ... tters-6190
Podobných mají víc, tady je 16 mode ve 3 skupinách
http://www.dealextreme.com/p/16-mode-3w ... utput-7612
Zapojení toho prvního je http://www.dealextreme.com/customerphot ... 8e2613.jpg .
Výstupy z 7135 bych rozpojil a vyvedl samostatně. Jeden AMC7135 (L7135, HD7135, ...) omezuje proud zhruba na 350mA, což je tak akorát pro 1W LED.
Takže zapojení by bylo následující: baterie 18650 - LED driver - na jeden 7135 první 1W LED, na další 7135 druhá 1W LED a na poslední 7135 přes rezistory obyč malé LEDky.
Na 1W LED bych zapojil 7135, co jsou nejdál od sebe, kvůli chlazení.
Tohle by mohlo fungovat.
Význam těch obyč LED je jaký, když jsou řízený ze stejného výstupu, takže blikají stejně jako výkonové?
Driver bude řízený procesorem, takže těch 9Hz rezistorem určitě nezměníš.
Neznám celou nabídku DX, ale driver bych zkusil nějaký jako tento:
http://www.dealextreme.com/p/5-mode-100 ... tters-6190
Podobných mají víc, tady je 16 mode ve 3 skupinách
http://www.dealextreme.com/p/16-mode-3w ... utput-7612
Zapojení toho prvního je http://www.dealextreme.com/customerphot ... 8e2613.jpg .
Výstupy z 7135 bych rozpojil a vyvedl samostatně. Jeden AMC7135 (L7135, HD7135, ...) omezuje proud zhruba na 350mA, což je tak akorát pro 1W LED.
Takže zapojení by bylo následující: baterie 18650 - LED driver - na jeden 7135 první 1W LED, na další 7135 druhá 1W LED a na poslední 7135 přes rezistory obyč malé LEDky.
Na 1W LED bych zapojil 7135, co jsou nejdál od sebe, kvůli chlazení.
Tohle by mohlo fungovat.
*****
