Odrušovací kond TSK27, zapojení

Zpráva

mhajek · #1 Příspěvek od **mhajek** » 01 pro 2011, 06:38

Zdravím do fora,
nevěděl by někdo rozmístění vývodů na odrušovacím kondezátoru TSK27.
Vygooglil jsem sice datasheet, tam je ale pouze schéma, ale jak jsou označeny vývody na pouzdru tam není. Díky moc.

Míla

procesor · #2 Příspěvek od **procesor** » 01 pro 2011, 06:53

Podľa farieb vodičov nestačí?

mhajek · #3 Příspěvek od **mhajek** » 01 pro 2011, 06:56

A jak poznáš, které jsou vstup a které zátěž? je to 5vodičový kondík, 2červené, 2černé a čirý, ten je jasný

dj_Paul · #4 Příspěvek od **dj_Paul** » 01 pro 2011, 06:57

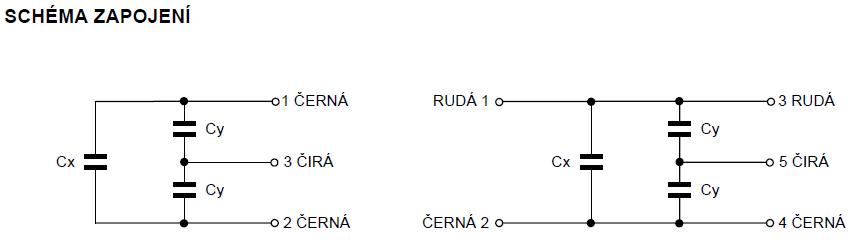

no když se podíváš na schéma,tak to bude asi jedno

procesor · #5 Příspěvek od **procesor** » 01 pro 2011, 07:04

Je to totálne jedno. Fáza vstup výstup na jednu farbu, nulak vstup výstup na druhú farbu. Jeden v strede na kostru (PE).

BOBOBO · #6 Příspěvek od **BOBOBO** » 01 pro 2011, 07:07

No ty dva černé nacpeš přímo na vypínač společně s vývody motoru (jedno jak) , no a ten s čirou izolací spojíš s tím vodičem od statoru motoru , u jiných zařízení s kovovými vnitřnostmi .

mhajek · #7 Příspěvek od **mhajek** » 01 pro 2011, 07:42

No jo,to je fakt, to je tak,když člověk moc přemýšlí.Omlouvám se a díky.

BOBOBO · #8 Příspěvek od **BOBOBO** » 01 pro 2011, 07:50

Nemáš se zač omlouvat .
