Hodnoty ESR

Zpráva

MirrA1 · #31 Příspěvek od **MirrA1** » 12 říj 2011, 21:06

Koukněte na stránky AVX http://avx.com/SpiApps/default.asp a stáhněte si SpiTan III 1.1 (Tantalum and Niobium Oxide Capacitors). Jedná se o databázi typických hodnot TA kondenzátorů - pro každý kód je v grafu median z měřených 10ks.

(frekvenční char. + další)

#32 Příspěvek od **Bernard** » 12 říj 2011, 21:22

AmarikCZ: Z toho činitele ztrát 0,15 to vyjde těch 200 Ω, otázkou ale zůstává, co způsobuje ty ztráty při 120 Hz. Kdyby to byl jen svod, tak ten 1µ/250V by ho měl okolo 9 kΩ, což nemůže být pravda. Podle svodového proudu z toho datalistu vychází svodový odpor 5,2 MΩ.

#33 Příspěvek od **jjilek** » 12 říj 2011, 21:39

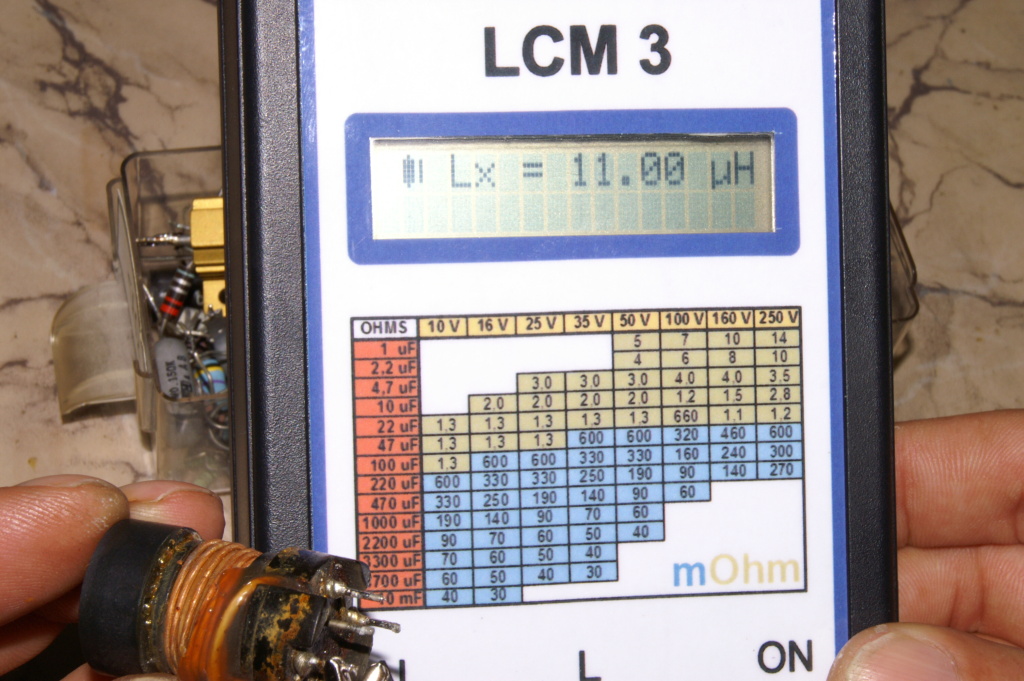

Něco z praxe, bez teorie: Používám několik týdnu LCM3 k testování nových i vypájených elytů převážně kapacity nad 1mF pro 6,3 - 16V, tedy např. ty vypájené ze základových desek, zdrojů pro PC apod. Řídím se tabulkou uvedenou autory pro LCM3 a zdá se, že jim to vychází. Spolehlivě jsem odlišil funkční a nefunkční elyty v závislosti na ESR (u tohoto měřáku při cca 90 kHz) a to i tehdy, když nebyly "nafouknuté". Tím LCM3 nechci propagovat, uvádím tyhle zkušenosti jen protože je v téhle diskuzi zmíňován.

AmarokCZ · #34 Příspěvek od **AmarokCZ** » 12 říj 2011, 21:55

jjilek: ty čísla vypadají (až na jedno) dobře. Já se řídím něčím podobným, akorát to mám tak nějak v hlavě a upravuji to podle toho, kam ten elyt dávám (tzn. spínaný zdroj vs. RC filtr).

Lukar · #35 Příspěvek od **Lukar** » 12 říj 2011, 22:20

Můj názor je, že hodnoty ESR někdo ( může být výborný IT odborník s jazykovým nadáním,ale v elektronice plave, nebo sekretářka )
zkopíroval možná z oficiálních stránek Jamicronu, a přiřadil je k datashetům stažených z jiných stránek.Jinak si
to neumím vysvětlit.
Fero7 napsal - Tabulky od Lukara su sice velmi pekne, ale nanic. No moc jsem se s tím nepáral - ze stránek fa
jsem to předělal aby to bylo přehlednější. Pokud by měl někdo přímý odkaz na datashety elytů výrobců, kde uvádějí
konkrétní hodnoty, např při 100Hz, nebyl by už problém s přepočtem na 100 kHz. Na této frekvenci +- 10kHz měří
tester LCM3.Autor testeru sice uvedl doporučené hodnoty, ale neuvedl odkud je čerpal. Jistě, je to třeba brát s
rezervou, ale mě to tak trochu teoreticky zajímá.

Lukar · #36 Příspěvek od **Lukar** » 12 říj 2011, 22:29

Amarok napsal - Když jsem dodělal přesný měřák ESR,-- prosím tě podle čeho jsi to porovnával? Nic ve zlém, jenom mě to zajímá.

AmarokCZ · #37 Příspěvek od **AmarokCZ** » 12 říj 2011, 22:37

Lukar: podle čeho jsem co porovnával? ... nechápu dotaz :angel:

Davidus · #38 Příspěvek od **Davidus** » 12 říj 2011, 22:45

taky si něco změřím,

Nippon SMG 10uF 50V

100Hz 9,343uF D 0,065 Q 15,31 ESR 11,2 uhel -86,2
1K 8,694uF D 0,151 Q 6,65 ESR 2,76 uhel -81,4
10k 7,955uF D 1,033 Q 0,971 ESR 2,06 uhel -44,1
100k 4,748uF D 5,61 Q 0,178 ESR 1,87 uhel -10,1

AmarokCZ@ asi to myslel tak že když píšeš že je přesný, tak podle čeho jsi určil že je přesný

Lukar · #39 Příspěvek od **Lukar** » 13 říj 2011, 20:05

Davidus - Amarok - přesně tak jsem to myslel

AmarokCZ · #40 Příspěvek od **AmarokCZ** » 13 říj 2011, 20:28

Jo takhle

S ničím jsem to nesrovnával, pouze jsem to kalibroval na sadě sériovo-pararelně zapojených odporů a kondenzátorů.

Lukar · #41 Příspěvek od **Lukar** » 13 říj 2011, 20:55

Dík

jopo166 · #42 Příspěvek od **jopo166** » 06 pro 2011, 23:26

schemy všelijakych esr testerov http://forum.cxem.net/index.php?showtopic=42955&st=780
