Fujitsu Siemens Myrica P50-2, zdroj

Zpráva

dannyhavlicek · #1 Příspěvek od **dannyhavlicek** » 13 led 2012, 11:13

Dobrý den, pokouším se sehnat schéma napájecího zdroje pro tuto televizi.

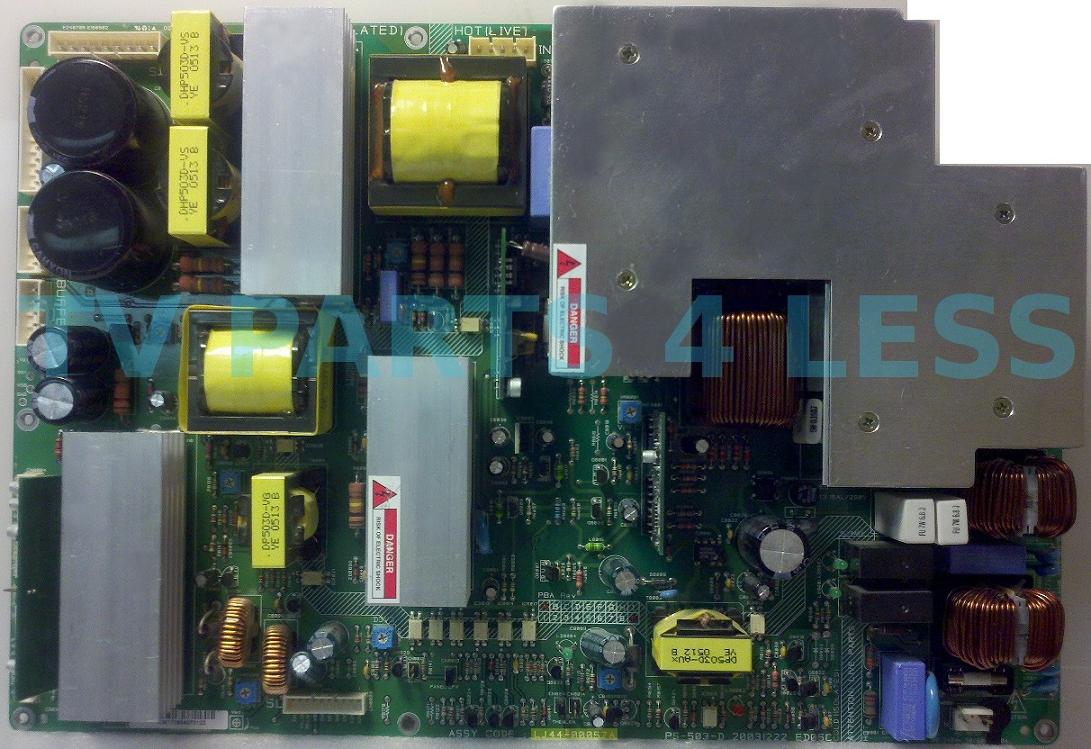

ASSY CODE zdroje: LJ44-00057A PS-503-D 20031222 ED05C
Prosím o radu nebo odkaz. Děkuji předem za pomoc.

xxxe · #2 Příspěvek od **xxxe** » 13 led 2012, 11:27

Krásné kvalitní foto,to sen raději nedávej žádnou a dej ji třeba na uložto,stáhneme si ji tam ale z tefonu fotku nemá cenu dávat nikam.

dannyhavlicek · #3 Příspěvek od **dannyhavlicek** » 13 led 2012, 11:39

Nic proti ale tato fotografie měla být pouze orientační. Vzhledem k tomu že jsem našel hned několik zdrojových desek s assy codem lj44-00057a. Prosím o pomoc u vyhledání schemata. Děkuji

xxxe · #4 Příspěvek od **xxxe** » 13 led 2012, 11:44

Jenže na ni nikdo nic nevidí

Když už nemám čím to vyfotit kloudně tak najdu třeba na netu.
Schéma jsem hledal i já ale nenašel volně ke stažení nikde.

Trošku se rozepiš jak se TV chová co kde naměříš atd.Třeba někdo už tohle opravoval se stejnou závadou a bude ochotný ti poradit.

Habesan · #5 Příspěvek od **Habesan** » 13 led 2012, 11:45

Mobil by po sobě nechal EXIF. Už podle 🤐 názvu souboru odhaduju, že je to fotka z nějakého internetového obchodu, který ji možná někdy prodával.

Někdo s pořádně velkou křišťálovou koulí by to možná překreslil.
Vidím dobře, že je laminátová oboustraná deska s prokovenými otvory???

Tak to máme další chybu v kódu Bastlírny: Když je přiložený obrázek menší než běžná velikost náhledu, je vygenerovaný náhled větší než samotný soubor na který odkazuje.

dannyhavlicek · #6 Příspěvek od **dannyhavlicek** » 15 led 2012, 01:29

Zdravím vás, tak problém se zdrojem jsem částečně vyřešil. Televize teď perfektně naběhne a nevypíná se sama od sebe. Ale nastal tu ještě jeden nový problém. Obrazovka již při startu není černá nýbrž červená což se projevuje i v horním a spodním černém pruhu v obraze při sledování TV programů. Diagnostické vývody jsou všechny aš na desetinu správně nastaveny (VS: 160-180V/2,5A|VA: 60-75V/1,2A|VSB: 5,2V/2,5A|D3V3: 3,3V/2,5A|Vg: 15V/1,0A|D5V: 5,1V/1,0A Nemám pojem kde hledat chybu, prosím o pomoc má-li někdo zkušenosti s plasma televizemi a tento problém již řešil. Za každý příspěvek budu velice vděčný :?:

schrost · #7 Příspěvek od **schrost** » 15 led 2012, 08:21

koukni kde máš poškubnutý pásek mezi zesilovačema a videoopocesorem. též mezi videoprocesorem a I/O deskou (tunerovou). Mezi zesilovačema a PDPéčkem to asi nebude, to by svítil jen určítý pás. Ale i to je možné. Potom napiš výsledek, co bylo vadné, ne jak u zdroje...

dannyhavlicek · #8 Příspěvek od **dannyhavlicek** » 16 led 2012, 14:58

zdravým vás, na zdroji to byla malá kapacita elitu, při zahřátí zdroje fénem se televize bezproblémově spustila proto jsem došel k závěru že se jedná na 99% o elit. Pak už jen stačilo chladícím sprejem zjistit ten pravý. Po výměně se televize rozběhla jako nová teda až na místo černého obrazu červeně. Chybu jsem našel ve špatném propojení tuneru s I/O deskou. Děkuji za pomoc a příště napíši více o zjištěných výsledcích.
