Mascom MC5568S M3, obraz černobíle

Zpráva

prdlous · #1 Příspěvek od **prdlous** » 13 úno 2011, 12:13

dobry den chci se zeptat po pripojeni satelitniho resivru do scartu nebo pres cinche mi jde obraz cernobile nevite cim by to mohlo byt???predem dekuji

KUBO · #2 Příspěvek od **KUBO** » 13 úno 2011, 12:32

v menu receiveru skus prepnut normu pre vystup AV,asi tam mas NTSC

Kaca · #3 Příspěvek od **Kaca** » 17 led 2012, 18:06

Zdravím! Nebudu rozjíždět nové vlákno a zkusím se přilepit sem. Kamarád přivezl tuhle telku (Mascom MC 5568S M3). Štítek s šáskem už taky nikde není. Na tuner ukazuje normálně. Ovšem na scart připojení a po přepnutí na AV se objeví velice tmavý obraz který je vertikálně labilní a ještě ke všemu zkosený doprava. V pravém rohu nahoře je logo RGB a to je v klidu a čitelné. Scart kabel je v pořádku. Na jinou televizi jde. Půjde s tím něco udělat v domácích podmínkách a nebo mu to mám vrátit ať se obrátí na někoho povolanějšího? Prosím o radu.
Díky! Kaca

otakarv · #4 Příspěvek od **otakarv** » 17 led 2012, 20:26

Mělo by to jít opravit,podle mých zkušeností budou studenti na scart konektoru vlivem častého zapojování a odpojování scartu.Otevři TV a mrkni na ten konektor.

Kaca · #5 Příspěvek od **Kaca** » 17 led 2012, 20:33

Jojo. To bylo první co jsem prověřoval. Ještě mrknu zítra jestli není někde nějakej jinej student. Zatím jsem ale na žádný nenarazil.

Kaca · #6 Příspěvek od **Kaca** » 18 led 2012, 17:10

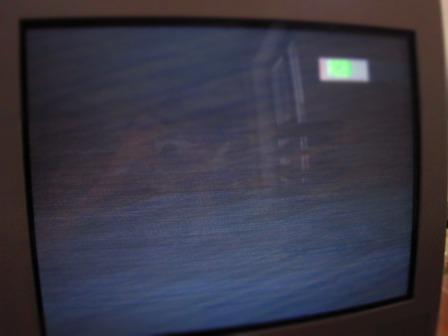

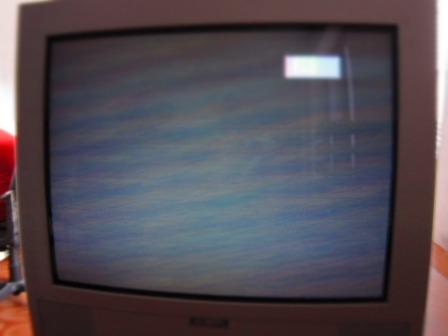

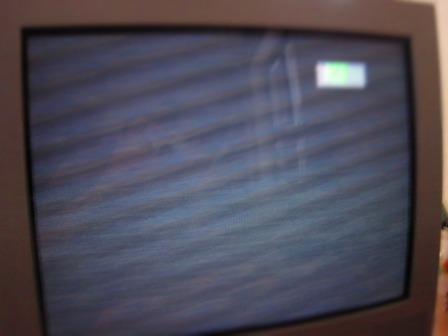

Tak jsem to zkusil nafotit ale je to tmavé a málo kvalitní ale je zde zřejmý sklon obrazu a logo RGB vpravo nahoře. Obraz se také pohybuje odspoda nahoru v intervalu asi jeden za sekundu. Zapoměl jsem dodat že logo je stále na místě a ani se nehne. Zvuk jde normálně.

A šásko je psané na desce: PT90+

#7 Příspěvek od **masar** » 18 led 2012, 19:11

Zdá se že v režimu RGB obraz nedostává synchronizační a jasovou složku. Zkus změnit typ videosignálu ze satelitu z RGB na CVBS. Pak kontrolovat osciloskopem. :wink:

Kaca · #8 Příspěvek od **Kaca** » 18 led 2012, 19:19

Díky moc! Zkusím. Změní se to v TV v režimu "MENU" nebo v "SM"? Myslím že jsem tam tuto možnost nenašel. No, ještě to zkusím. Asi se k tomu dostanu až zítra, tak potom dám vědět jak to dopadlo.

otakarv · #9 Příspěvek od **otakarv** » 18 led 2012, 19:40

Z čeho tam pouštíš signál přez ten scart?Když ze satelitního přijímače,tak v tom sat. přijímači v menu nastav to co Ti radil masar.

Kaca · #10 Příspěvek od **Kaca** » 18 led 2012, 19:55

Pouštím ho tam ze SET-TOP boxu, z toho KONIGa co se dává přímo do scart konektoru v TV. Osciloskop mám ale nevím jestli na to bude stačit. Je to stařičký BM510. Nemám s tím měřením moc zkušeností. Zatím jsem měřil pouze výkony elektronkových NF zesilovačů vlastní výroby. Jak má prosím vypadat ten signál a kde měřit? Děkuji!!
Schéma jsem stáhl tady: http://www.electronica-pt.com/index.php ... ct/id,147/ ale to číslo ještě za tímhle označením je na telce PT90+ 05TA050B a v tom schématu které jsem stahoval je na konci písmenko A

#11 Příspěvek od **masar** » 18 led 2012, 23:22

Kaca píše:... Jak má prosím vypadat ten signál a kde měřit? Děkuji!!...

Signál CVBS by měl vypadat nějak takto (svislé barevné pruhy):
Obrázek

Měřit od pinu 20 SCARTu až k procesoru. :wink:

Důležitá je úroveň synchronizačních impulzů (nejspodnější část průběhu), která nesmí být omezována při dalším zpracování.

Mysteri · #12 Příspěvek od **Mysteri** » 21 led 2012, 12:56

Skúšal si k TV pripojiť DVD, alebo video? TV totiž nemusí byť zlá...
P.S. A ten SCART kábel máš tzv. ,,plný", alebo lacné ,,šidítko" signálu...?

Mysteri · #13 Příspěvek od **Mysteri** » 21 led 2012, 12:58

Kaca píše:Díky moc! Zkusím. Změní se to v TV v režimu "MENU" nebo v "SM"? Myslím že jsem tam tuto možnost nenašel. No, ještě to zkusím. Asi se k tomu dostanu až zítra, tak potom dám vědět jak to dopadlo.

Toto sa nastavuje na ZROJI signálu v bežnom Menu. Nie v TV! :wink:

Kaca · #14 Příspěvek od **Kaca** » 21 led 2012, 13:08

Ano. Děkuji za reakce! Od pinu 20 na konektoru scart do procesoru je osazen pouze odpor RV48 (75ohm) a CV15 (1mikro). Cesta je volná a signál nenarušen. Přesto se chová stále stejně. Kamarád na ni spěchal a tak si ji včera odvezl s tím že si buď koupí SET TOP s modulátorem a pojede přez tuner a nebo ji dá do opravny ale to už je na něm.
Moc Vám všem děkuji za pomoc!!! Tentokrát to nevyšlo ale příště to třeba bude zase lepší. Zdravím a ještě jednou díky! Kaca

Jo, ještě k tomu kabelu - používám jen plné. Ty s několika vodiči mě nesmí do domu. Jsou s nimi jen problémy.
