Čip na kazetě do inkjetu

Zpráva

Crifodo · #1 Příspěvek od **Crifodo** » 20 bře 2012, 09:35

Nevíte někdo, co je zač čip sledující hladinu v cartridgích Canon Pixma 4xxxx? SMD 6 pinů a vedle indikační SMD ledka. K refillu existuje náhradní čip s normální sériovou eeprom (ten zas nefunguje v tiskárně), original čip se mi zase nijak nepodařilo přivést k funkci jako eeprom.

pigeonit · #2 Příspěvek od **pigeonit** » 20 bře 2012, 10:57

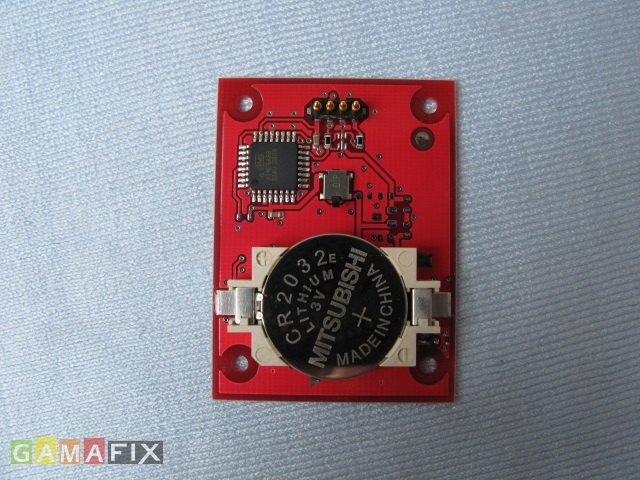

Třeba ti napoví obrázek reseteru, alespoň by z něj možná šlo okoukat co je na jakém pinu.

EDIT: Jinak jsem někde našel, že se jedná o 1-wire EEPROM, něco jako DS2430A. Piny na tišťáku (inkoustu): Vcc, shielding, data a GND

Crifodo · #3 Příspěvek od **Crifodo** » 21 bře 2012, 08:45

Odpájel jsem ten čip z destičky, na jeden z šesti jeho pinů vede přes odpor ta indikační LEDka, takže to nebude jen standardní eeprom, která má zapojeny jen dva ze šesti pinů.

Crifodo · #4 Příspěvek od **Crifodo** » 21 bře 2012, 20:43

Pročetl jsem diskusi na http://www.nifty-stuff.com/forum/viewtopic.php?id=1506& kde do zblbnutí řeší otázku jak resetovat náplně pro dalš použití a přitom se zabývají tímhle čipem. Došli k odhadu, že to je nějaký druh zákaznického µP s vnitřní eeprom a s šifrovaným obsahem, nic přesnějšího. Může i nemusí to být 1wire, a vzhledem k tomu, že indikační LED má trvale svítit nebo blikat, tam bude napájecí napětí trvale. Funkce vývodů dál nejasná.

Mard · #5 Příspěvek od **Mard** » 05 dub 2012, 23:51

Crifodo píše:Došli k odhadu, že to je nějaký druh zákaznického µP s vnitřní eeprom a s šifrovaným obsahem, nic přesnějšího.

Výrobce by byl blbec, kdyby to řešil jinak. Inkoustová kazeta je dolarová položka a když jí chce prodat za 15 USD tak se musí snažit. Dnes nabízí malé mcu v soic8 pouzdru kdekdo a když odběratel požaduje pár milionů kusů, tak se můžou přetrhnout. Prodejní cena takového čipu je centů - obecně je na mcu nejdražší plocha křemíku a pouzdro. Takže malý jednoduchý čip s trochou eeprom a pár bajty sram + natvrdo nastaveným obsahem rom je za pakatel.
