Přenos signálů

[Atlan]

nechapem co sa vam na mojom rieseni nepaci...by som povedal ze skor dokonale.... neustale citat stav a posielat ho na 4094 a potom zobrazovat ... jednoduche bez uP , navyse kompaktibilne s pouzitou logikou... Ale ked sa niekomu nechce rozmyslat a spekuluje ta kje to jendno...

[Hill]

Mi sa páči, ale pořád to vypadá, jako když někomu z ostatních ne. Nebo jim nedochází, cos tím myslel.
Tak jsem zkusil něco z doby, kdy TTL ještě občas posloužily (i když na deset metrů vedení zbytečně komplikované), ale každé řešení zřejmě naráží na strach z napíchnutí výstupů BCD z té původní lokomotivy (rušňa). A Paveltl čeká snad na geniální nápad, jak se tomu připojování drátů na fungující desku vyhnout.

[paveltl]

Ale prd velebnosti, já tomu prostě vůbec nerozumím.

Je tam generátor hodin složený z CD4060BE, dvou 74HC00 a CD4013BE.
Pak jsou tam dekadický čítače 74LS90.
A za nimi rovnou CD4056 - ale budí LED, zatímco datasheet tvrdí že jsou určeny pro LCD.
Celý to připomíná nějaký bastl z amára. Je to napájeno přes stabilizátor 7805 z autobaterie.
Myslel jsem že by se signály BCD z původní lokomotivy oddělili třeba invertorem aby nedošlo k zarušení. Ale tím končím a zbytek si vůbec nedokážu představit jak poslat do dalšího displeje. Tuhle logiku řeší kamarád co tomu trochhu rozumí, ale ani on nemá představu co dál.

Z mýho pohledu je celá konstrukce docela fušeřina, zásahu se nebráním, co můžeme zkazit vyvedením několika signálů na extra desku. I kdyby sme něco odpráskli, tak výměna pár švábů nebude problém.

[Atlan]

Zajtra to nasimulujem.. a ak to pojde hodim to sem... Ale bude to orloj teda... Min 17 IO

[Atlan]

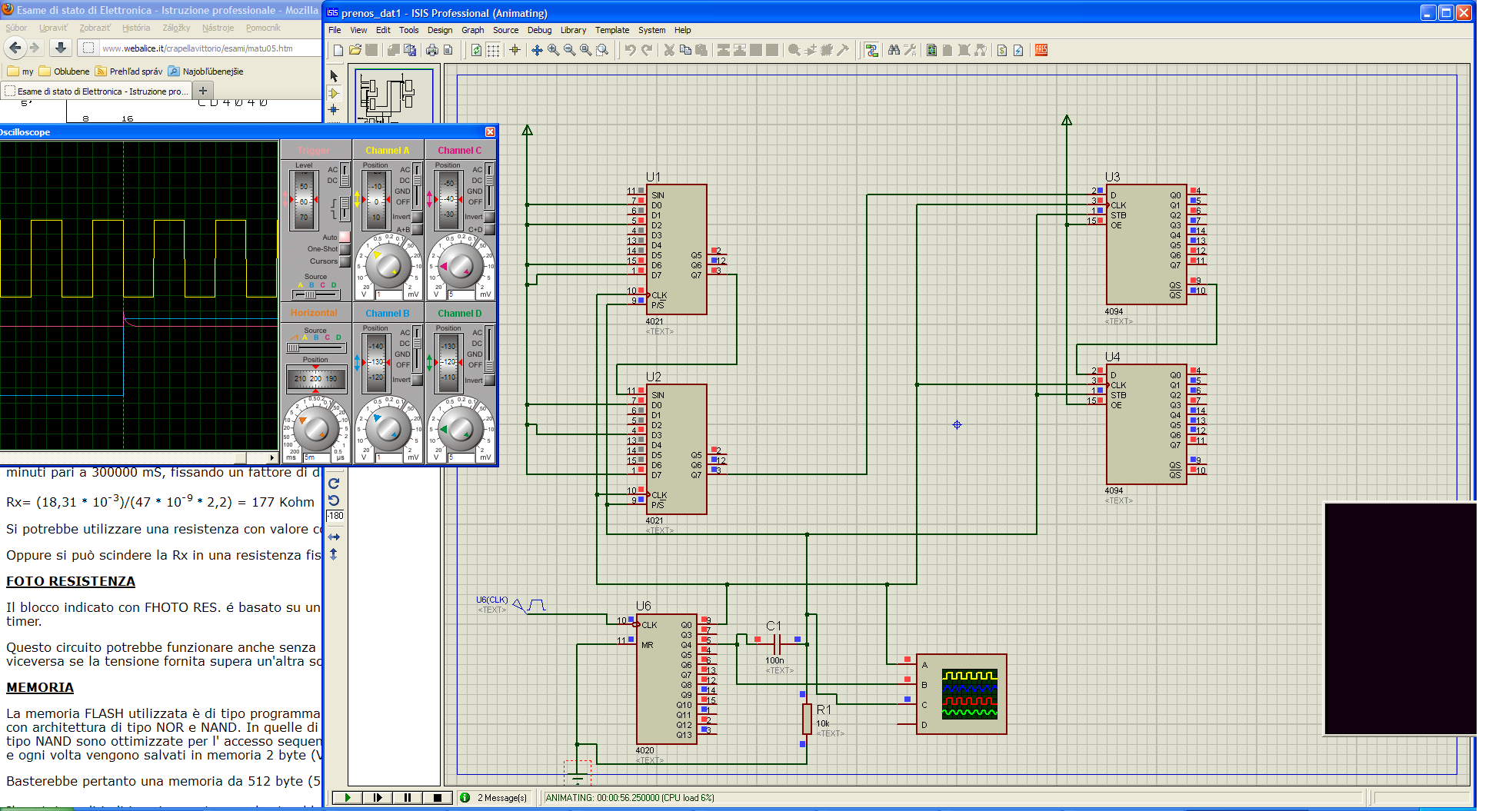

tak ideova shcema na 16 vstupov.... ale niej problem rozsirit.... na schemn nieje generator hodin...ale signal predpokladam odniekial vytiahneš.... Trvalo to torska dlhsie
