Schéma diferenčního OZ, snímání teploty - dotaz

[cerntom]

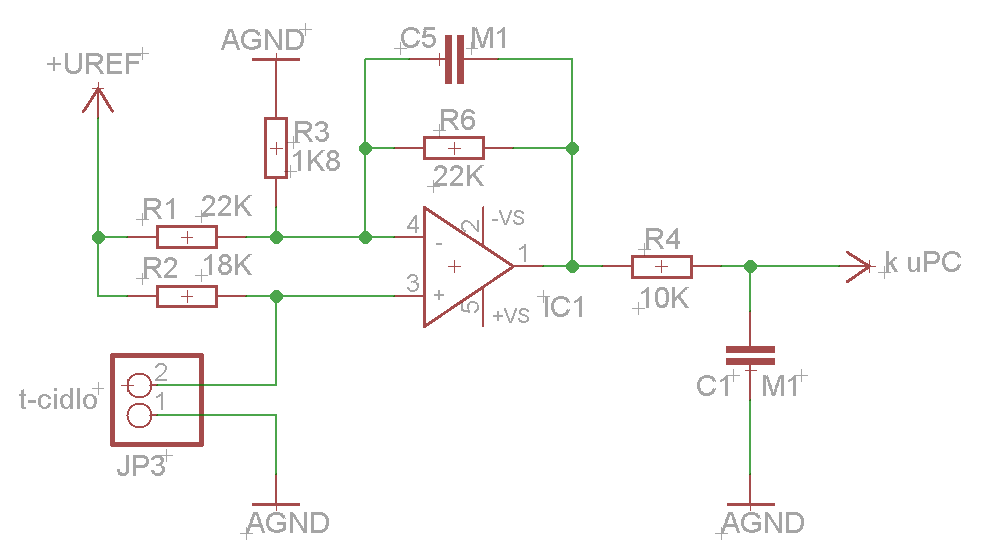

Ahoj, potřeboval bych poradit s jedním zapojením. Je to diferenční operační zesilovač, nejsem v teorii OZ zase tak zběhlý. Přikládám schéma, kde by měl být diferenční operační zesilovač zapojený tak, aby snímal změnu odporu na teplotním čidle (asi termistor). Je mi jasný že při změnách teploty termistor ,,hýbe" s úbytkovým napětím do kladného vstupu OZ a tím pádem s napěťovým rozdílem na vstupu OZ. Ale nejsou mi jasný ty kondíky C5 a C1? K čemu tam jsou, kvůli nějakýmu šumu? A taky mi neni jasný proč je připojen přes odpor R3 ten záporný vstup do země. Jen pro informaci výstup z OZ vede přes R4 do A/D převodníku mikropočítače...je to vstup na snímání teploty. Děkuji za každou radu, uplně nejvíc bych byl vděčný za nějaký článek o tomto zapojení, potřebuju to popsat do zprávy a na googlu jsem nic vhodnýho nenašel...

[Bernard]

Odpory R1,R2,R3 a T-čidlo tvoří můstek. Jedna uhlopříčka je napájená z Uref oproti AGND, druhou snímá OZ. Při teplotě, pro kterou je můstek vyvážen, je na výstupu OZ nula. Citlivost je potom určena velikostí R6. C5 a C1 jsou součástmi DP filtru, asi pro případ odstranění rušení, pokud čidlo je nějak vzdálené.

[cerntom]

No jo, on je to můstek, tak to jsem vůbec neprokouknul . Díky za upozornění! Jj taky si myslim že ty kondíky budou nějaká DP...
