Zapojení UI modulu pro Nokii E51

#1 Příspěvek od Michal22 »

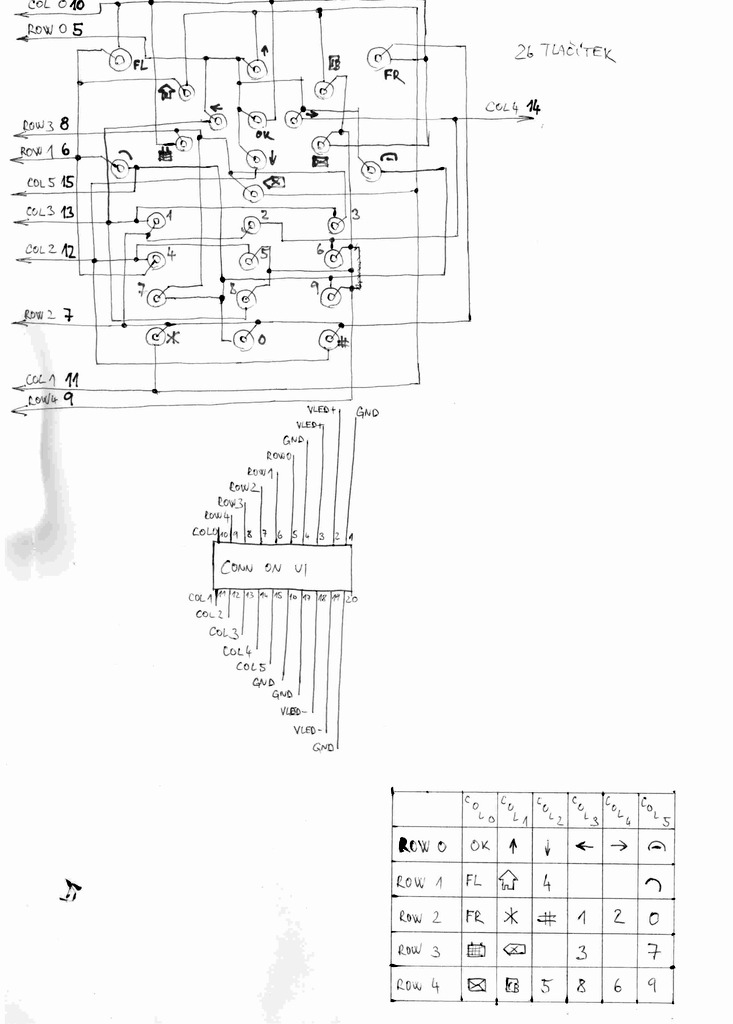

Dnes jsem potřeboval zjistit která lajna tlačítek nefunguje u Nokie E51. Sice jsem nakonec došel až k procesoru (což z opravy činí rázem nerentabilní záležitost), ale pokud by někdo potřeboval řešit podobné, bude se mu přiložený soubor hodit (v servisním manuálu schéma UI modulu není):
Přílohy
(100.54 KiB) Staženo 163 x
