Rozdvojka z Jack 6,3 na 2x jack 6,3

Zpráva

karelvana19 · #1 Příspěvek od **karelvana19** » 28 čer 2012, 15:12

Dobrý den moc se v elektronice nevyznám tak jdu k vám pro radu.

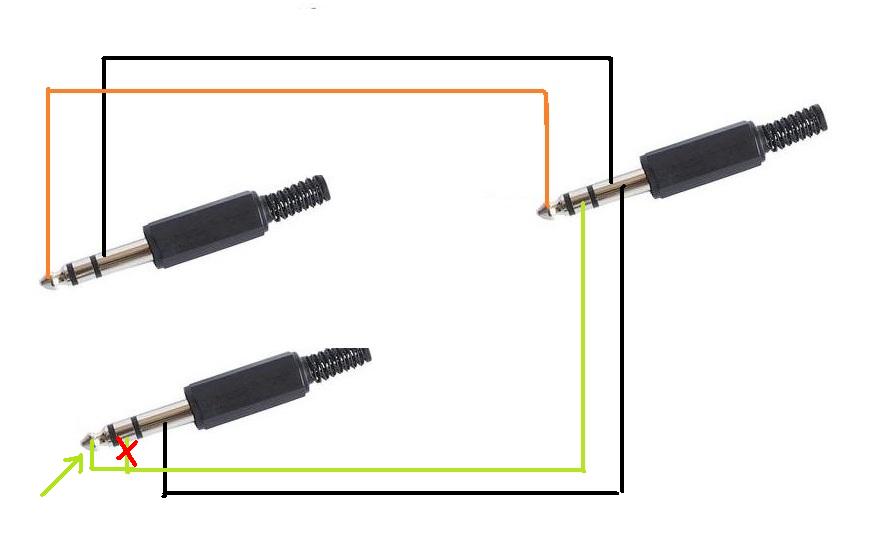

Mám letecká sluchátka s mikrofonem s 6,3 stereo jackem a v letadle mam intercom s 2 zástrčkami 6,3 jedna pro sluchátka a druhá pro mikrofon potřeboval bych poradit jestli to mam správně zapojený mam to jako je to na obrázku ale nefunguje mi to. Nejde mi o kvalitu zvuku mam to jen kuli vysílačce a interkomu hudbu si na tom pouštět nebudu.
Dík za odpovědi Karel

#2 Příspěvek od **Michal22** » 28 čer 2012, 15:17

Karelvana19- pokud ty sluchátka mají mikrofon, tak by měly mít buď dva konektory nebo se jedná o specifické zapojení, které se bez měření a zkoušení (nebo alespoň specifikování typu sluchátek) nedá na dálku určit.
Klasický stereojack od sluchátek má na špičce levé sluchátko, na prostředním kontakt pravé sluchátko a společná zem je na tom největším kontaktu u konektoru.
Ty sluchátka jsou určitě funkční (i mikrofon)?

karelvana19 · #3 Příspěvek od **karelvana19** » 28 čer 2012, 15:21

Ano vše je funkční ale asi maš pravdu že mají specifické zapojení.

ZVUK2000 · #4 Příspěvek od **ZVUK2000** » 28 čer 2012, 15:25

Třeba ten interkom funguje s dynamickým mikrofonem a v kombinovaných sluchátkách je elektret. Také bych ten mikrof zapojil jako mono JACK.

#5 Příspěvek od **ok1hga** » 28 čer 2012, 15:40

ZVUK2000 píše:Také bych ten mikrof zapojil jako mono JACK.

a potom zkusit na panelu interkomu který je který . . .

#6 Příspěvek od **Michal22** » 28 čer 2012, 15:54

Jednoduchá zkouška:
Je potřeba multimetr a ona sluchátka- dát na uši- jeden hrot multimetru (přepnutý na diodový test) dát na společnou zem, druhým se zkusit dotknout jednotlivých kontaktů- pokud je na onen kontakt připojeno sluchátko, ozve se z něj slabé chrastění. Nebo třeba z obou, pokud jsou paralelně. Takhle zjistit, jak jsou zapojena a podle toho určit i kam je mikrofon. Elektretový mikrofon neukáže žádnou hodnotu přechodu (pokud bude -pól měřáku na GND a +pól na výstupu. Dynamický ukáže nějakou hodnotu (má relativně malý odpor- často 600 Ohm).

karelvana19 · #7 Příspěvek od **karelvana19** » 28 čer 2012, 22:29

chlapi diky za odpovedi všechno zkusím a potom napisu jak to dopadlo
