Zdravím, potřeboval bych radu. Mým úkolem je udělat to, že musím pomocí p-Mosfetu spínat proud do stabilizátoru napětí.
Zapojení: Zdroj +5V - > p-Mosfet - > 3V3 stabilizátor
Vypnuto : 5V na Gate
Zapnuto 0V na Gate.
Pokoušel jsem se sehnat nějaké P-MOS ale problém je ten že vetšina p-Mos potřebuje záporné napětí. Byl bych tedy moc rád za radu jaký tranzistor použít (SMD), či jak upravit zapojení na použití IRF9540,IRF9014 apod.
Tranzistor IRF9014 jsem zkoušel na nepájivém poli, při VG = 5V tak RDS je cca 20MOhmu ale napětí na Source - zem je 4.5V, při VG = 0V je odpor cca 0 Ohmu, avšak napětí Source - zem je 4.9V. Proud teče - dioda svítí.
Díky za radu.
Spínání pomcí p-Mosfetu
Moderátor: Moderátoři
Spínání pomcí p-Mosfetu
- Přílohy
-

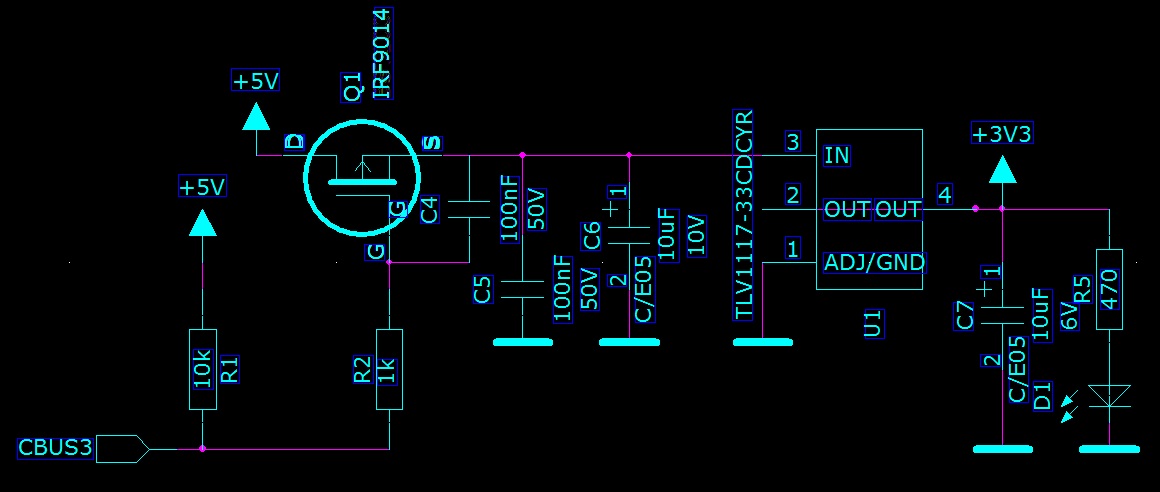

Napájecí část.jpg- Mnou navržené schéma zapojení. CBUS3 ovládá sepnutí napájení +5V z USB - logické úrovně 0 a +5V.
- (95.22 KiB) Staženo 196 x
-
ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:
Nic na tom není. Dáš tam P-FET, kterýmu stačí 5V a gate uzemňuješ bipolárem proti zemi, to je to Tvoje záporný napětí.
- Přílohy
-
- spinani.png
- (10.49 KiB) Staženo 164 x
Naposledy upravil(a) ZdenekHQ dne 15 zář 2012, 14:53, celkem upraveno 1 x.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
ZdenekHQ píše:Nic na tom není. Dáš tam P-FET, kterýmu stačí 5V a gate uzemňuješ bipolárem proti zemi, to je to Tvoje záporný napětí.
Bipolárem vůči zemi? Tak tam stačí normálně výstup od mikráče ne? .. nevíš třeba nějakej model z hlavy co spíná při 5V?... četl sem že jsou tzv Logic-Fet ale najít nějakej typ to je jako hledat jehlu v kupce sena... Většinou sem jel přes bipoláry a Mosfety sem nad ani nepoužíval..
