Kontrola zapojení FET tranzistoru

Zpráva

Andrea · #16 Příspěvek od **Andrea** » 02 říj 2011, 22:32

Asi aby ho to nezabilo, kdyby procesoru hráblo.

#17 Příspěvek od **masar** » 02 říj 2011, 22:39

Jenže na tom prvním schématu výkonový obvod neodpojoval a tvrdil, že

scorpions-cz píše:...spínač,LED a R3 slouží pouze pro kontrolu správnosti zapojení palníku...

a jo...už to vidím, dostal strach, že mu to bouchne pod rukou... :wink:

Andrea · #18 Příspěvek od **Andrea** » 02 říj 2011, 23:05

Napadá mě tohle řešení, spínač je nakreslený v poloze "kontrola", v poloze "odpal" navíc LED signalizují sepnutý tranzistor:

scorpions-cz

Andreo díky ,zkusím to poskládat na stole a dám vědět jak to šlape.

scorpions-cz

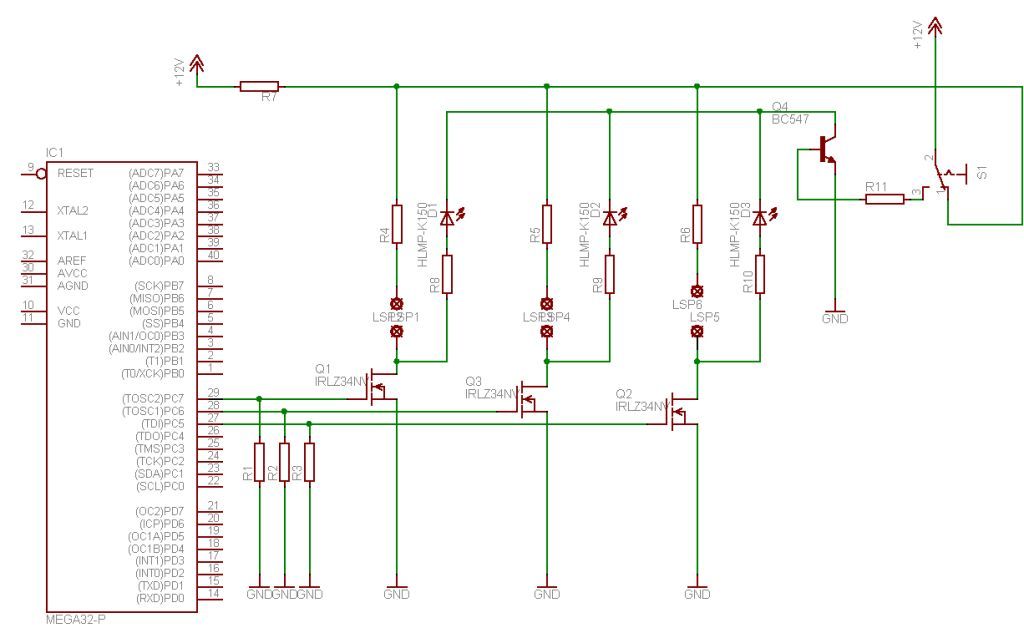

A tak se vracím po roce k tomuto tématu,neb to začíná být aktuální. Program pro procák už mám skoro hotovej tak bych rád dořešil tu výkonovou část.Napadlo mne následující zapojení. Tím bych vyloučil ,že zůstane nějaký vývod FETu krátkodobě nezapojen. Přepínač S1 je třípolohový(nechtěl se mi v databázi hledat).Pokud je v poloze 0 je sice na tranzistorech napětí,ale R7 omezí proud do palníku(pokud by zblbl procesor),aby nedošlo k odpalu. pokud bude v poloze 1 měly by svítit diody ve větvích kde je zapojen palník. V poloze 3 je vše připraveno pro odpal. Jde mi o to zde není moc velká blbost spínat kontrolní diody zapojené paralelně jedním tranzistorem.Za vaše názory předem děkuji.
