Začátečník - Připojení kondenzátoru

Zpráva

Earthworm · #1 Příspěvek od **Earthworm** » 07 lis 2012, 22:45

Ahoj, jsem totální začátečník a jen tak jsem si zkusil vytvořit tenhle FM vysílač
http://www.belza.cz/hf/bug.htm

Kupodivu co se nestalo - hned napoprvní to fungovalo, až mě to samého překvapilo

No a na té stránce se píše, že
"K zapojení štěnice bych doporučil přidat paralelně ke zdroji kondenzátor asi 100 pF pro zajištění malého vnitřního odporu zdroje na pracovním kmitočtu oscilátoru. Zlepší se výkon a hlavně stabilita oscilátoru."

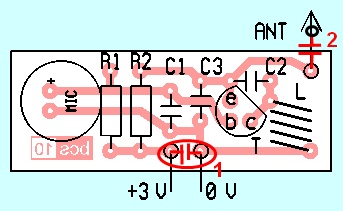

Jako úplný amatér, abych tedy něco nezblbnul, se chci zeptat - ten kondenzátor se dá/má připojit do místa, na obrázku označeném jako 1?

Potom je tam ještě zmínka o anténě.
"Jako anténa slouží 20 cm dlouhý kus drátu. Je-li třeba připojit delší anténu, bude třeba ji oddělit kondenzátorem s kapacitou několik pF."

To oddělit kondenzátorem znamená na pozici číslo 2?

Děkuji, snad nepíšu nějaké kraviny, ale zkouším jenom z dlouhé chvíle nějaké blbůstky a nic moc o tom nevím.

#2 Příspěvek od **EKKAR** » 07 lis 2012, 22:47

Ano, jak se říká, slepé kuře najde zrno. Obě Tvoje "hypotézy" jsou správně.

KUBO · #3 Příspěvek od **KUBO** » 07 lis 2012, 22:48

Presne tak ako to máš nakreslené.

Ups, EKKAR bol rýchlejší.

#4 Příspěvek od **ok1hga** » 07 lis 2012, 22:59

Earthworm píše:No a na té stránce se píše, že
"K zapojení štěnice bych doporučil přidat paralelně ke zdroji kondenzátor asi 100 pF pro zajištění malého vnitřního odporu zdroje na pracovním kmitočtu oscilátoru. Zlepší se výkon a hlavně stabilita oscilátoru."

pochopil jsi to velmi dobře, jen bych ti doporučil tu kapacitu poněkud zvětšit . . .
ta kapacita by měla být větší než je C1 v tomto zapojení . . .
když bude stejný (t.j. 1n5), taky to bude stačit . . .
. . . divím se, že ho tam belza sám nedává !

Earthworm · #5 Příspěvek od **Earthworm** » 08 lis 2012, 00:17

Díky, takže doporučujete tam dát min. 1,5 - 2 nF?

BOBOBO · #6 Příspěvek od **BOBOBO** » 08 lis 2012, 06:02

Myslím proto , že R2 bude taková hodnota , že ten kond to v praxi nijak podstatně neovlivní . Pochopitelně je to štěnice a přívody od článku budou v cm .

#7 Příspěvek od **ok1hga** » 08 lis 2012, 08:33

Earthworm píše:min. 1,5 - 2 nF?

ano

Earthworm · #8 Příspěvek od **Earthworm** » 08 lis 2012, 13:26

Ještě teda na závěr.
Našel jsem v domácích zásobách nejbližší konenzátory teda 1,5nF a 10nF. Může tam jít i ten 10nF, nebo bude lepší dát tam ten 1,5?

A Na oddělování té delší antény, viz
"Je-li třeba připojit delší anténu, bude třeba ji oddělit kondenzátorem s kapacitou několik pF."

jsem našel 33pF a 47pF, dá se to tam teda šupnout?

Díky

#9 Příspěvek od **ok1hga** » 08 lis 2012, 13:35

Earthworm píše:Ještě teda na závěr.
Našel jsem v domácích zásobách nejbližší konenzátory teda 1,5nF a 10nF. Může tam jít i ten 10nF, nebo bude lepší dát tam ten 1,5?

Ano!

Earthworm píše:A Na oddělování té delší antény, viz
"Je-li třeba připojit delší anténu, bude třeba ji oddělit kondenzátorem s kapacitou několik pF."jsem našel 33pF a 47pF, dá se to tam teda šupnout

né, to je moc . . .
. . . několik pF, je skutečně "několik", tak 2pF, nebo 5 až 10pF max . . .
jinak to oddělení postrádá smysl

Earthworm · #10 Příspěvek od **Earthworm** » 08 lis 2012, 14:05

Díky, ale ještě detail - ta první otázka zněla buď a nebo, na to nejde odpovědět Ano

Takže pořád nevím, jestli je lepší 1,5, nebo těch 10

#11 Příspěvek od **ok1hga** » 08 lis 2012, 15:20

Earthworm píše:bude lepší dát tam ten 1,5?

ano

Earthworm · #12 Příspěvek od **Earthworm** » 08 lis 2012, 15:25

Děkuji nastotisíckrát :wink:
