Logické konstrukce s použitím NAND
Moderátor: Moderátoři
Tak nevím kde mám chybu mám tuhle funkci f=inv(x2)*x1+x2*inv(x1)+x2*inv(x0)+x3, ale logická 1 se mi zobrazí až od posloupnosti 1000
- Přílohy
-

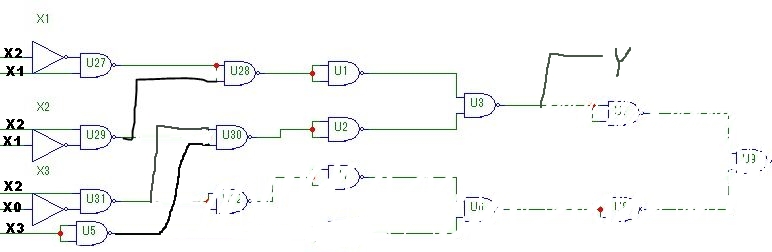

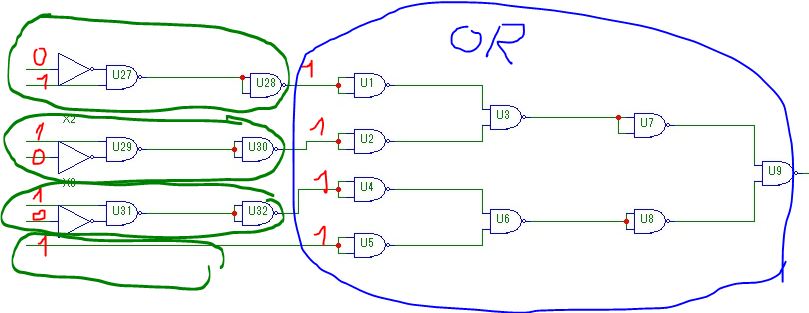

funkce.jpg- (59.7 KiB) Staženo 76 x

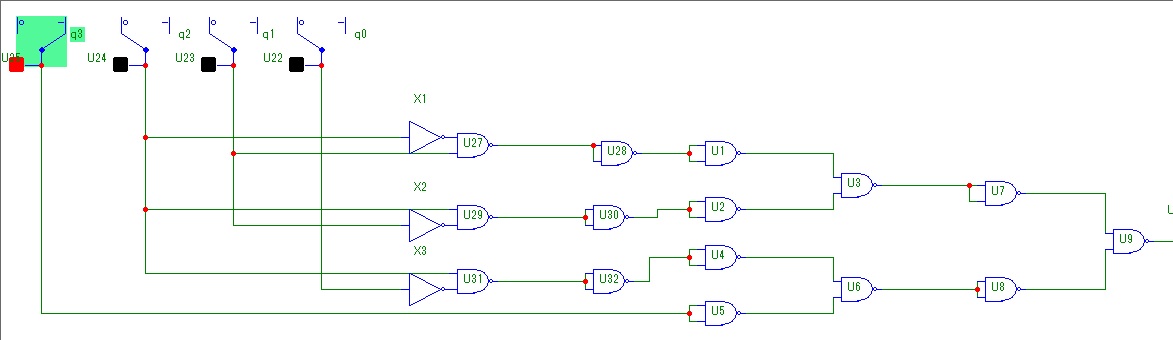

Testuju to v Microcapu
Mě by se logická 1 měla zobrazit u posloupností 0010,0011,0100,0101,0110 a pak od 1000 do 1111. Ale logická 1 se mi právě zobrazí až od 1000 a výš.
pravdivostní tabulku mám takhle
q3 q2 q1 q0 y
0 0 0 0 0
0 0 0 1 0
0 0 1 0 1
0 0 1 1 1
0 1 0 0 1
0 1 0 1 1
0 1 1 0 1
0 1 1 1 0
1 0 0 0 1
1 0 0 1 1
1 0 1 0 1
1 0 1 1 1
1 1 0 0 1
1 1 0 1 1
1 1 1 0 1
1 1 1 1 1
Mě by se logická 1 měla zobrazit u posloupností 0010,0011,0100,0101,0110 a pak od 1000 do 1111. Ale logická 1 se mi právě zobrazí až od 1000 a výš.
pravdivostní tabulku mám takhle
q3 q2 q1 q0 y
0 0 0 0 0
0 0 0 1 0
0 0 1 0 1
0 0 1 1 1
0 1 0 0 1
0 1 0 1 1
0 1 1 0 1
0 1 1 1 0
1 0 0 0 1
1 0 0 1 1
1 0 1 0 1
1 0 1 1 1
1 1 0 0 1
1 1 0 1 1
1 1 1 0 1
1 1 1 1 1
