vícepolohový přepínač

Zpráva

jurajs84 · #1 Příspěvek od **jurajs84** » 21 lis 2012, 20:53

Potřeboval bych přepínač, který by dokázal přepínat min. mezi dvaceti měřícími místy. Nemáte někdo typ?

#2 Příspěvek od **PavelFF** » 21 lis 2012, 22:15

Má to být novinka nebo může být starší konstrukce (asi tak 40-50let)?

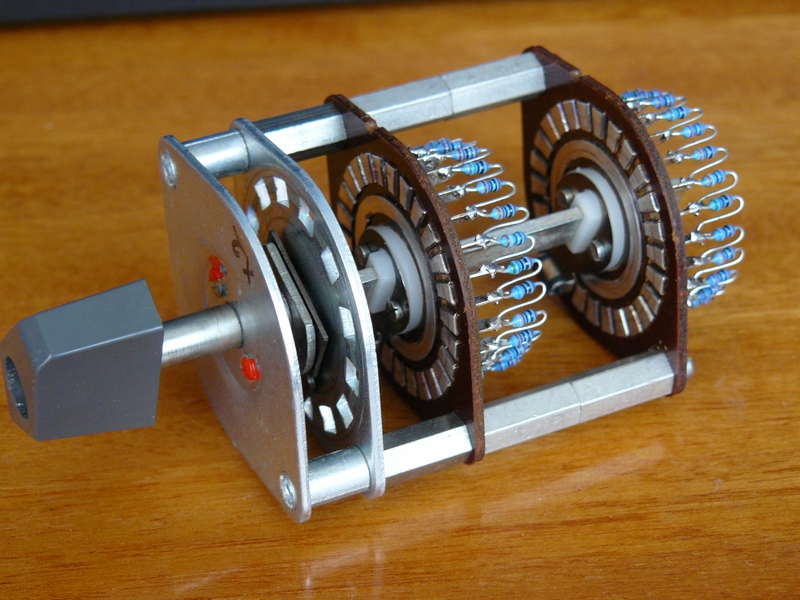

Běžně se vyráběly přepínače na 24poloh. Byly dosti rozměrné.

Nevím, co se dneska prodává ale běžná produkce má poloh sotva polovinu. Neběžná produkce je dost drahá.

Obojí můžeš spatřit v tomto vlákně:

http://www.audioweb.cz/viewtopic.php?id=13610

Panda38 · #3 Příspěvek od **Panda38** » 21 lis 2012, 22:40

V GM jsem viděl nejvíc 12 poloh. ... To už snad raději přepínat digitálně tlačítky a buď relátka, analog. multiplex, fet nebo diodový přepínač.

dj_Paul · #4 Příspěvek od **dj_Paul** » 22 lis 2012, 06:00

nebo poskládat řadu isostatů

helios · #5 Příspěvek od **helios** » 22 lis 2012, 08:17

Nebude to síce in a cool riešenie, ale čo tak použiť krokový volič zo starej telefónnej ústredne?

http://www.elida.cz/cze/elida/scripts/d ... 0500000060

Panda38 · #6 Příspěvek od **Panda38** » 22 lis 2012, 10:10

dj_Paul píše:nebo poskládat řadu isostatů

Ony se isostaty ještě prodávají? V prodeji jsem je neviděl, možná tedy jestli nějaké výprodeje. Tam se ale závislost řeší posuvnou kulisou, ta by se musela vyrobit pro ten počet poloh. Ale myslím že pro 20 přepínačů by to už neutáhla, šla by moc těžce. Ve starých rádiích se dělala závislost spínačů zaskakovací lištou, ta by zvládla i takový počet, ale asi to je už hodně zastaralé řešení.

Ještě jiné řešení problému - je-li potřeba 20 měřících míst, tak mít 2 otočné přepínače s 12 polohami a mezi nimi přepínat jiným přepínačem (2 polohy). Nebo ještě lépe - 1. přepínač bude mít poslední polohu "kaskáda", kdy přepne vstup na 2. přepínač a ten pokračuje dalšími 12 pozicemi. Takže dva 12polohové přepínače tak stačí na 23 vstupů.

Případně je-li potřeba více pinů, mohou se kaskádovat vícepinové přepínače s méně polohami. Např. 6-polohový 2-kontaktní, 4 přepínače, první z nich má poslední 3 polohy "sekce1".."sekce3" kdy přepne kaskádově na další (nebo vždy poslední poloha každého přepínače přepne na následující přepínač), tím se získá 21 vstupů se 2 kontakty.

JPL · #7 Příspěvek od **JPL** » 22 lis 2012, 10:22

jurajs84 píše:Potřeboval bych přepínač, který by dokázal přepínat min. mezi dvaceti měřícími místy. Nemáte někdo typ?

Jaké bude napětí a proud přes kontaty a přepínaný výkon? Bude se přepínat stejnosměrný nebo střídavý proud? To je dost podstatné.

JPL · #8 Příspěvek od **JPL** » 22 lis 2012, 10:27

helios píše:Nebude to síce in a cool riešenie, ale čo tak použiť krokový volič zo starej telefónnej ústredne?

http://www.elida.cz/cze/elida/scripts/d ... 0500000060

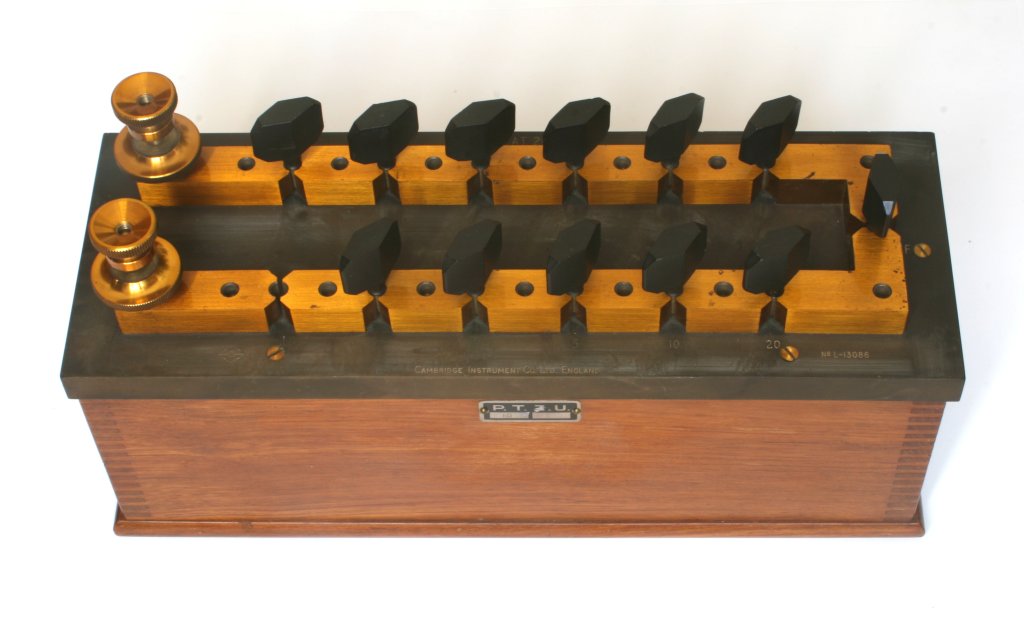

také se do dá vyřešit zasouváním broušených kolíků do dírek. Takhle to mají udělané na historickém odporovém normálu. Viz foto. (Normál není můj, foto jsem našel kdesi na internetu před nějakou dobou).

jurajs84 · #9 Příspěvek od **jurajs84** » 22 lis 2012, 14:01

JPL píše:
jurajs84 píše:Potřeboval bych přepínač, který by dokázal přepínat min. mezi dvaceti měřícími místy. Nemáte někdo typ?

Jaké bude napětí a proud přes kontaty a přepínaný výkon? Bude se přepínat stejnosměrný nebo střídavý proud? To je dost podstatné.

Na měřeném obvodu je síť rezistorů a mezi jednotlivýma rezistory potřebuji přepínat na vstup ohm metru. Takže čím menší odpor na přepínači, tím lepší. Nebo stačí když bude hodnota odporu přepínače známá.
Napadlo mě použít multiplexer ADG732BSU. Bylo by to ale složitější řešení a nikde v eshopu jsem ho nenašel.

jurajs84 · #10 Příspěvek od **jurajs84** » 22 lis 2012, 14:03

helios píše:Nebude to síce in a cool riešenie, ale čo tak použiť krokový volič zo starej telefónnej ústredne?

http://www.elida.cz/cze/elida/scripts/d ... 0500000060

krokový volič taky nevypadá jako špatné řešení, chtělo by to ale nižší ovládací napětí.

Panda38 · #11 Příspěvek od **Panda38** » 22 lis 2012, 15:13

Za dob socialistického trosečnictví by se vzal tahový potenciometr, odporová dráha nahradila cuprextitem s vyleptaným póly a příp. ještě vypilovat aretační zoubky. Příp. to samé udělat z otočného potenciometru rozměrnější konstrukce, na aretaci ozubené kolečko s pérkem.

Nebo - analogový multiplexer jako třeba 4051, ten má sice dost velkou resistanci (uvádějí 70 ohm), ale mohl by se změřit zkrat a pak odečítat od měření. Hezky by se to všechno dalo automatizovat s jednočipem. Např. 3 x 4051, ATmega8 a LCD displej je veškerý potřebný hardware.

Olchor · #12 Příspěvek od **Olchor** » 22 lis 2012, 16:02

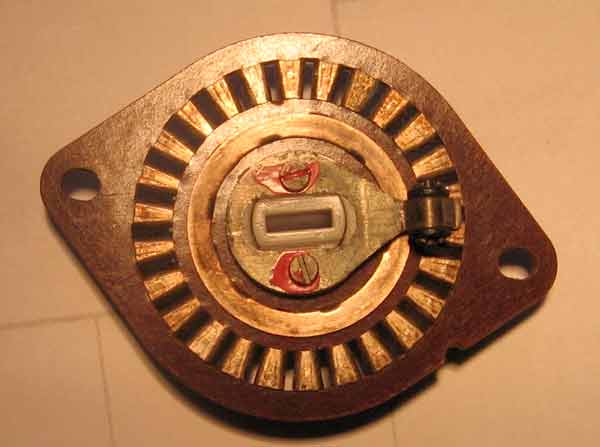

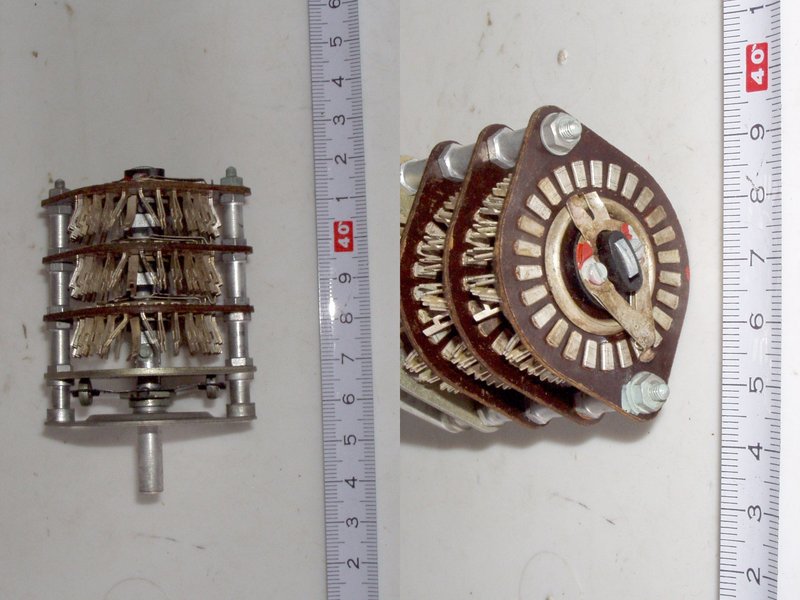

Kdysi byl celkem běžný tento přepinač, 26 poloh, pakety se daly vrstvit nad sebe. Neznám jeho název, ale snad by se ještě dal někde vyšťourat.

Panda38 · #13 Příspěvek od **Panda38** » 22 lis 2012, 16:07

Olchor píše:Kdysi byl celkem běžný tento přepinač, 26 poloh, pakety se daly vrstvit nad sebe. Neznám jeho název, ale snad by se ještě dal někde vyšťourat.

Někdo ho nabízel, ale je to už přes rok, bude to asi neaktuální: http://hifi.slovanet.sk/bb/viewtopic.php?t=11098 nebo http://www.hifinazory.cz/forum/viewtopi ... =24&t=7235

Vícepolohové přepínače se řešily ještě tady na fóru: http://www.ebastlirna.cz/modules.php?na ... ight=poloh

stasek · #14 Příspěvek od **stasek** » 22 lis 2012, 16:40

Kolik by měl mít paket?

#15 Příspěvek od **kokun** » 22 lis 2012, 16:59

Olchor píše:Kdysi byl celkem běžný tento přepinač, 26 poloh, pakety se daly vrstvit nad sebe. Neznám jeho název, ale snad by se ještě dal někde vyšťourat.

Tomu přepínači se říkalo "řadič" a bylo možno řadit více paketů za sebou.
Vyráběla ho snad TESLA Jihlava (už si nepamatuju) :?:
