Zdravím. Mám problém s návrhem kodéru BCD na Aiken. Je to seminární práce do školy a dal jsem si s tím práci. Informace jsem si musel shánět sám. Zkoušel jsem obvod simulovat v multisimu, ale tam nefunguje, tak jak by měl. Jsem nemocný a proto se nemůžu zeptat ve škole a datum odevzdání se blíží. Pro vás to bude triviální, ale řekněte mi prosím, kde jsem udělal chybu. Snad to není špatně celé.
Přikládám odkazy na pravdivostní tabulku, Karnaughovu mapu, schéma v Eaglu a schéma v Multisimu.
Díky
https://docs.google.com/open?id=0BwkIdj ... jBtdmJ0Z0k
https://docs.google.com/file/d/0BwkIdjZ ... YzTjg/edit
https://docs.google.com/file/d/0BwkIdjZ ... JxNjQ/edit
https://docs.google.com/file/d/0BwkIdjZ ... 1vd0U/edit
Kodér v simulaci nefunguje
Moderátor: Moderátoři
-
psychosalam
- Zablokován
- Příspěvky: 156
- Registrován: 03 dub 2012, 00:00
- Bydliště: v domě na Dobytčím trhu v Praze
tady to máš vyřešený budto z hradel nebo s 283 obvodem.
- Přílohy
-

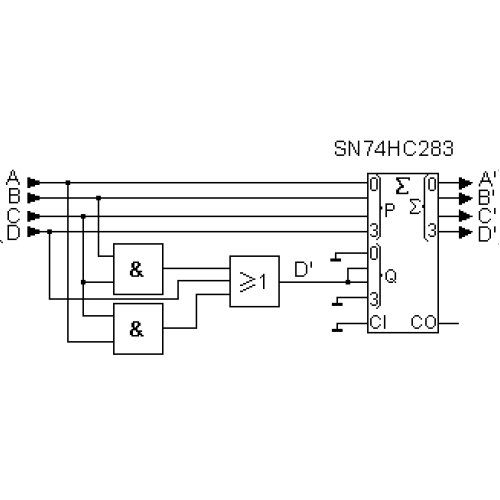

bcd-aiken-2.jpg- bcd -> aiken s obvodem 74283
- (19.39 KiB) Staženo 125 x
-

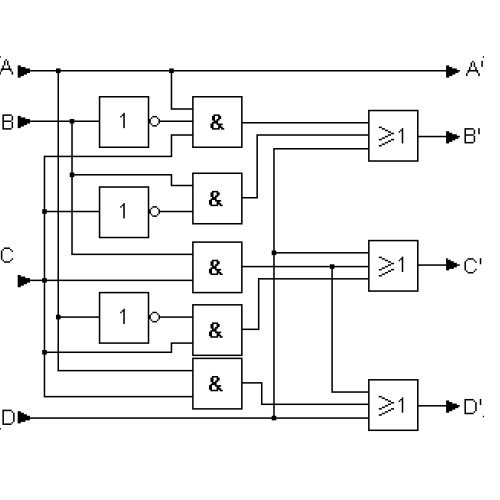

- bcd-aiken.jpg
- bcd -> aiken
- (21.02 KiB) Staženo 120 x
