Čítání impulzů od 1 do 7

Zpráva

procesor · #16 Příspěvek od **procesor** » 01 led 2013, 15:02

Aspoň 47k odpor by si zaslúžil ten obvod z anód na +15V(to by nemalo ohroziť finančne tvoj relé projekt).

plavec11 · #17 Příspěvek od **plavec11** » 01 led 2013, 15:23

Dobře, dám ho tam, ale jakmile díky němu dojde k ohrožení mého projektu, odpor demontuji a prodám ho.

plavec11 · #18 Příspěvek od **plavec11** » 04 led 2013, 16:22

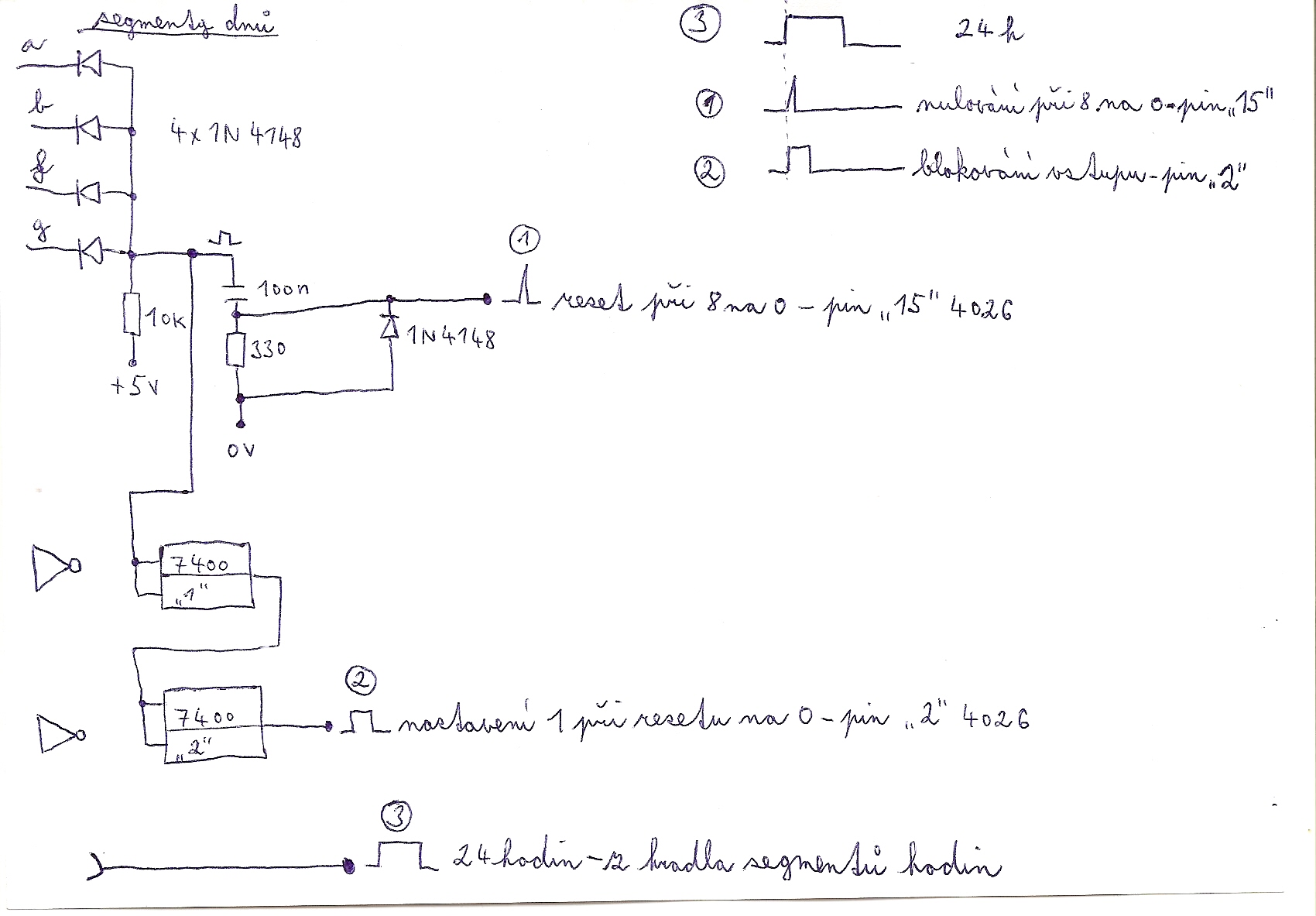

Vzhledem k tomu, že má předešlá schémata se v provozu ukázala jako nevyhovující (občas to nechtělo načíst 1), tak jsem vylaboroval nové zapojení, které už funguje jak má. V původním schématu byl resetovací a blokovací impulz téměř se stejnou šířkou a šli současně, proto se to občas hádalo. Na osciloskopu to bylo krásně vidět.

V novém zapojení jsem resetovací a blokovací impulz z hradla segmentů dnů oddělil invertorem a resetovací impulz jsem zúžil, aby odešel dříve než impulz blokovací a aby se vše stihlo během trvání impulzu 24 hodin, přesně jak uvedl uživatel PROCESOR. Viz schéma v příloze.
