#1 Příspěvek od **rnbw** » 08 led 2013, 14:04

Skusali ste niekto tento jednoduchy open-source logicky analyzator?
TFLA-01 - The Fabulous Logic Analyzer #1
http://tfla-01.berlios.de/

Vlastne to len cita z paralelneho portu cez 74HC245. Chcem to pouzit na odchyt a analyzu I2C komunikacie (na TV karte) - ten SW to vraj vie. RS232 cast nepotrebujem, takze ju vynecham.

Atlan · #2 Příspěvek od **Atlan** » 08 led 2013, 14:15

Nemas moznost pozicat pickit2 ten ma dva knaly ktore by sa na to dali pouzit...

#3 Příspěvek od **rnbw** » 10 led 2013, 19:12

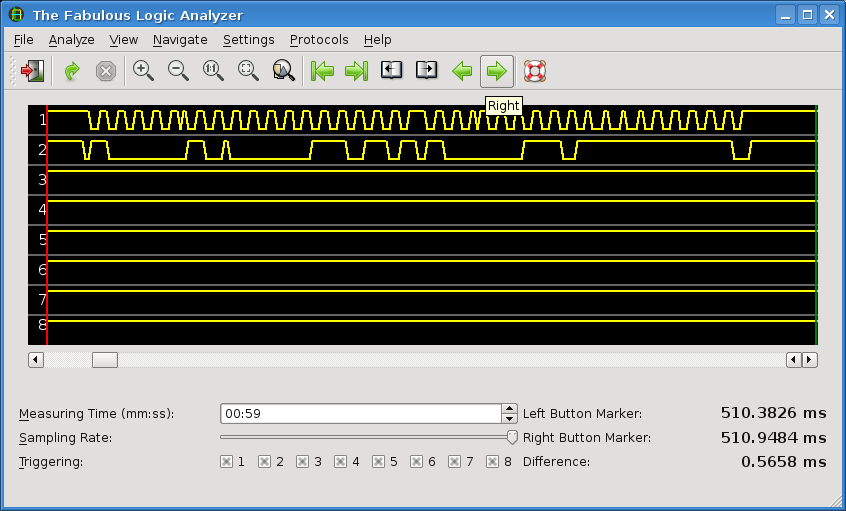

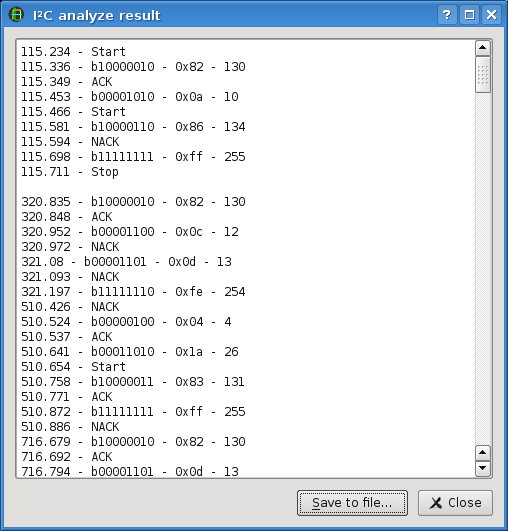

Takze to funguje. Z nejakeho vraku som zobral 74F245 (zial v SMD), prispajkoval priamo na konektor (za dva datove piny a tri zeme), VCC pripojil na gameport a I2C analyzator je hotovy
