Sháním schema ke stavebnici GenFunk (vyřešeno)

[jirka89]

Hojte bastlíři a bastlířky.
Chtěl bych se zeptat, jestli někdo nemáte schema ke stavebnici GenFunk. Jako malý jsem si ji rozestavěl a schema někam založil, možná i vyhodil.

Dnes jsem tu stavebnici našel a řekl jsem si, že je načase ji dokončit.

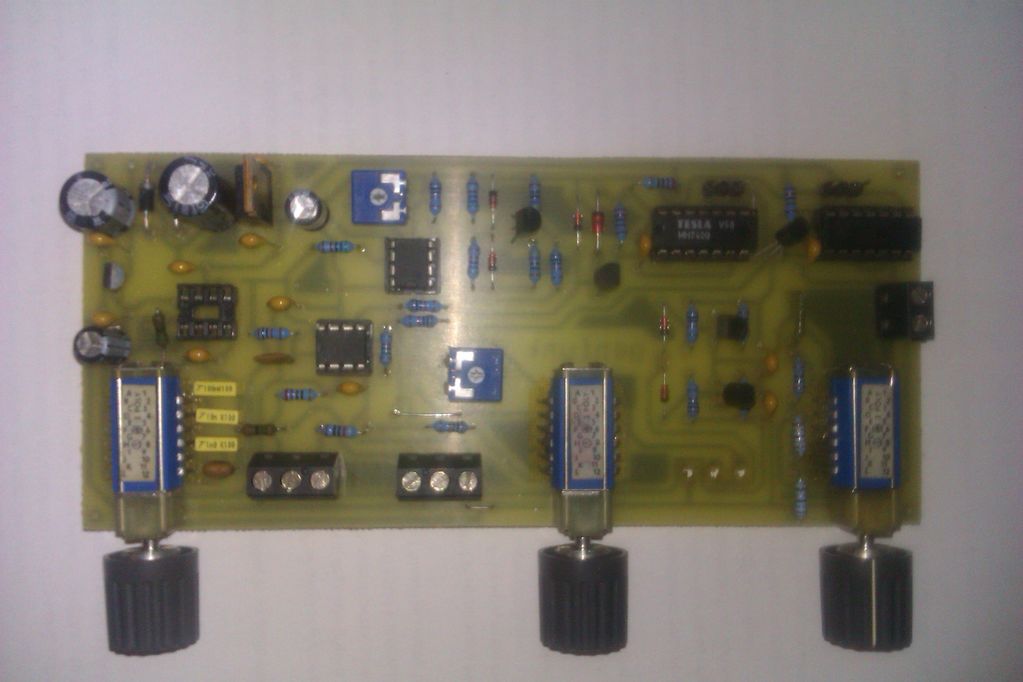

Však obrázek prozradí více. Chybí mi tam jeden IO vlevo nahoře. A ty černé svorkovnice by měly být k připojení potenciometrů a jedna svorkovnice na potenciometr chybí.

[forbidden]

Vypadá to jak z KTE. Možná by pomohlo, kdybys napsal na jakým obvodu je to založený, třeba XR2206?

[Hydrawerk]

Tak asi nezbyde, než se prohrabat všemi KTE tady: http://www.gmelectronic.eu/index.php/cz ... o-plus-kte Jsou tam v PDF.

[jirka89]

Můžu ti vypsat ty IO které tam jsou, ale XR žádné. A ty 3 součástky s těma knoflíkama jsou tří pólové přepínače.

Jsou tam použité: TL081, TL082, MH7400, HEF4011, no a pak ten co mi tam chybí. Ten je neznámý.

[jirka89]

Tak přeci se trošku zadařilo:
STAVEBNICE GENERÁTOR FUNKCÍ H056

[jirka89]

Takže toto vlákno můžeme uzavřít.
schema i popis

A děkuji za pomoc všem zúčastněným. [/url]

[jezevec]

Podle prosvítajících spojů bych řekl, že tam chybí nějaký OZ, asi opět TL081 nebo TL082. Dá se to zjistit podle zapojení.

Tak pozdě.

[Hydrawerk]

Tohle jsem taky stavěl někdy v roce 2002, ale koupilo se to v gme. Zapojení bylo asi stejné, ale DPS vypadal jinak. Byly použity posuvné přepínače a jiné potenciometry. Slouží dodnes. http://youtu.be/xuGn2qqEQ2M?t=40s Jak jsi přišel na ten název GenFunk??? To mě zmátlo. Znělo to jako VF generátor...

[jirka89]

Na název jsem přišel jednoduše. Toto je jediný nápis na DPS (ze strany spojů).
