Bzučák na dva tóny

Zpráva

vojta2cz · #1 Příspěvek od **vojta2cz** » 20 dub 2013, 16:10

Ahoj všem,
chtěl bych se zeptat, jestli nevíte, jak zapojit bzučák tak, aby v jednu chvíli vydával jeden tón a v druhé chvíli druhý. Jde o bzučák, který by se zapojil k logické sondě, tak aby při přiložené nule pípal a při log. jedničce bzučel.

Předem děkuju za pomoc.

jasin · #2 Příspěvek od **jasin** » 20 dub 2013, 16:50

To by byl vlastně bzučák na tři tóny. Nebo jak by měl bzučet když nebude připojená ani HI ani LO? Měl by být zticha? To pak vyjde o dost složitější :idea:

workhard · #3 Příspěvek od **workhard** » 20 dub 2013, 16:52

Použij dva bzučáky, pak to bude jednoduché.

vojta2cz · #4 Příspěvek od **vojta2cz** » 20 dub 2013, 17:02

byl bych nejradši, kdyby při žádné úrovni mlčel, lae použít dva vyjde asi nejjednodušeji., ale spokojil bych se i se třetím toném.

#5 Příspěvek od **masar** » 20 dub 2013, 19:05

Záleží na té sondě, jak vyhodnocuje stav mezi L a H a jak třetí stav. Jedině z toho se dá vycházet při návrhu bzučáku. :wink:

vojta2cz · #6 Příspěvek od **vojta2cz** » 20 dub 2013, 20:35

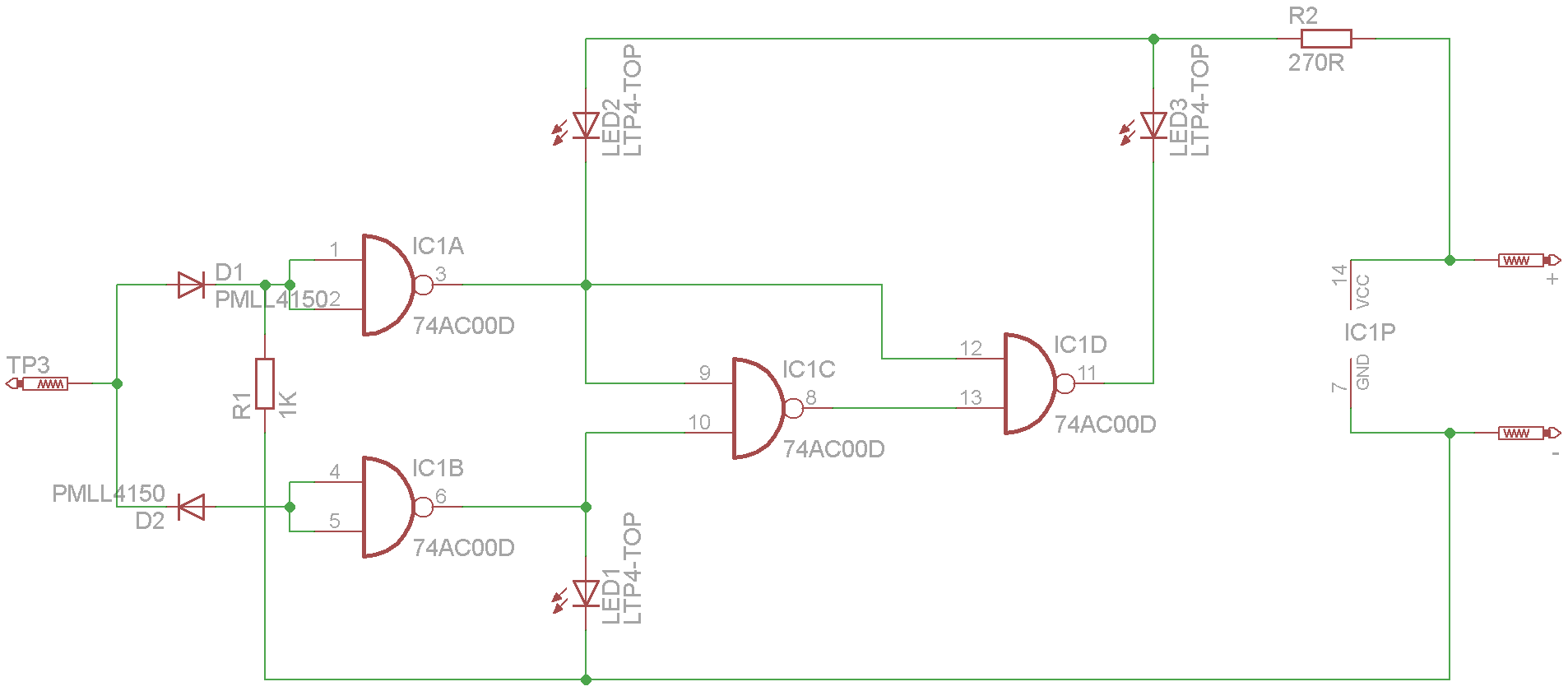

Tady je schema sondy - integráč je 7400

#7 Příspěvek od **masar** » 21 dub 2013, 00:00

No, tahle sonda , když není připojena, signalizuje úroveň L, tzn. že bude pořád "bzučet". Bylo by možné použít na vstupu odporový dělič, při kterém by sonda signalizovala třetí stav. Pak by šlo použít třeba takový bzučák, jako na schematu. :wink:

vojta2cz · #8 Příspěvek od **vojta2cz** » 21 dub 2013, 11:38

Promiň, asi jsem úplně blbej, ale tomu schématu nějak nerozumím. Říkáš, že je to celá sonda? Mně to přijde, že je to rozšíření už nějaké sondy, jinak totiž nevím, k čemu tam je to K-LED2 a A-LED1.

asi jsem úplně blbej

#9 Příspěvek od **masar** » 21 dub 2013, 11:50

Je to rozšíření o zvukovou signalizaci k té sondě, jejíž schema jsi sem dal. :wink:

p.s. K-LED2 přijde připojit ke katodě LED2 a A-LED1 k anodě LED1. Napájení společné se sondou.
Jinak zapojení sondy není podle mého názoru příliš "košer". Chybí tam omezení proudu pro LED1, a spoléhá se na závěrný proud D2 atd.

#10 Příspěvek od **EKKAR** » 21 dub 2013, 13:32

Existujou i přímo akustický logický sondy, kde je různým tónem signalizovaná úroveň log.0, hazard i log.1. Minimálně jedno takový zapojení vyšlo v 80.letech v Amáru, po zadání "akustická logická sonda" se Google trochu zdržel, ale myslím že třeba tohle zapojení:

http://www.barts.cz/index.php/elektroni ... kce/67-ls2

by mohlo být rovnou to pravý ořechový,
další, jednodušší zapojení je třeba toto:

http://www.amapro.cz/datove_zdroje/ar/k ... _2/294.jpg ...
