Výkonové spínanie MOSFETom

Zpráva

HiGhLaNdEr · #31 Příspěvek od **HiGhLaNdEr** » 30 črc 2013, 17:15

to je offtopic,...

Standa33 · #32 Příspěvek od **Standa33** » 30 črc 2013, 17:58

Při spínání ss napětí pomocí relé nebo stykače je potřeba paralelně ke kontaktům připojit RC článek pro omezení jiskření. Podobný článek(RC + D) je vhodné připojit paralelně k tranzistoru pro omezení přepětí vznikajícího na indukčnosti přívodních vodičů.

Jenda_KL · #33 Příspěvek od **Jenda_KL** » 30 črc 2013, 18:49

Pokud se bavíme o mosfetu, tak diodu má integrovanou a při vypnutí na toto místě toho stejně moc nezachrání, musela by být přes přívody a zátěž.
Ochrana proti proražením přepěťovou špicí se používá D - transil 300V - G - zenerka 18V - S.

Last_HighLander

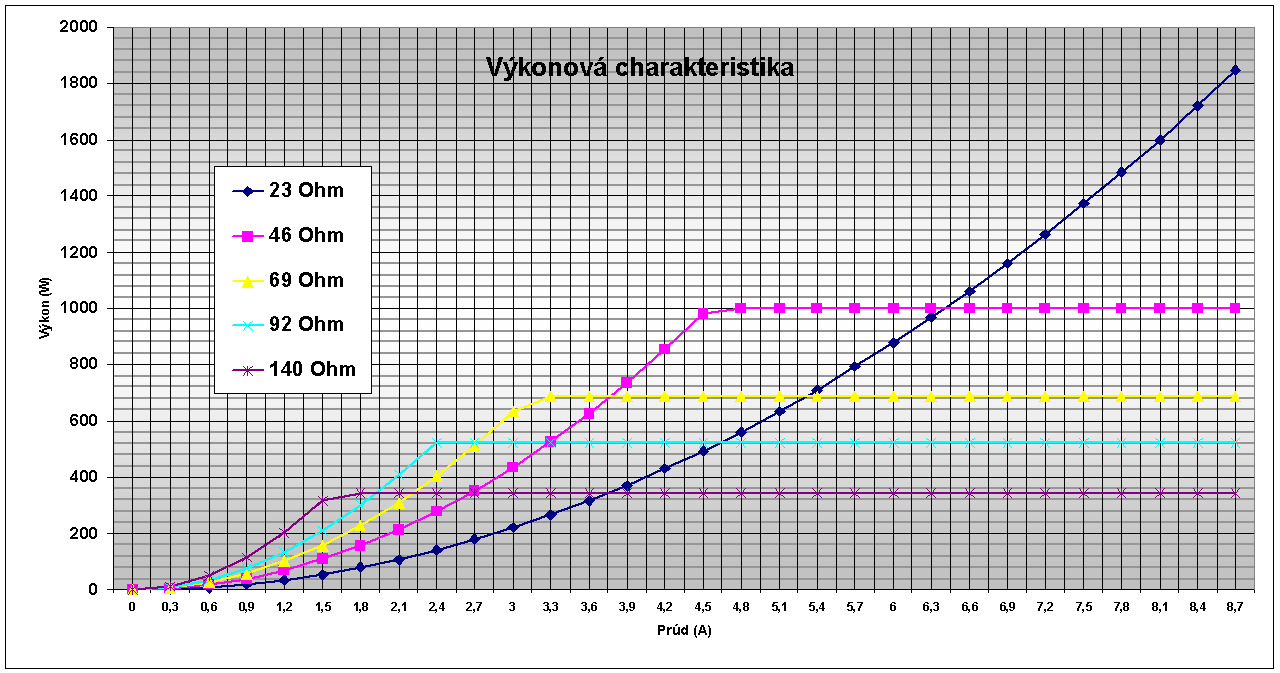

... tým bypasom FETu ste mi pridali do zapojenia jedno relé, pretože podľa pôvodného obr.1 RE1 vlastne neexistuje - je to sústava 4 relátiek, ktoré mixujú odpory troch špirál v bojleri. Solárne články majú svoje saturačné napätie a výkon závisí od správnej kombinácie odporu zopnutých špirál viď obr.2. O správnom mixe odporu rozhodne Arduino, mení sa to podľa svitu slnka.
Mal som jedno rezervné relé (v poli 8 relátiek), ale to zadymilo, ostatné majú na starosti dobíjanie batérii a veternú elektráreň. Preto ostanem zatiaľ pri pôvodnom návrhu a bojlér zopnú FETy. Zdá sa mi to čistejšie riešenie, len nesmú kmitať.

stres3d · #35 Příspěvek od **stres3d** » 30 črc 2013, 20:27

proc tam proste nekoupis stykac? nechas to porad pripojeny na zem a budes pripinat + - relatko ti sepne 14v na stykac, stykac sepne a hotovak. pripadne vykonove bistabilní relé.

kolega v praci by to urcite nejak vyresil tyristorem, na to jsem ja ale kratkej, nevim jak by se vypinal

proc se tavilo relatko (se stalo az pri rozepnuti)? tomu 14v(srazis jednoduse pres 2 diody v serii na cca 12v) zdroji nevadi kdyz mu tam proleti pres gate nejakej ten proudik pri destrukci toho tvyho trandu?

http://eskutr.cz/cs/jistice-kontaktory- ... -100a.html

Bistabilní relé / stykač 12V 100A 352kč
100A DC @ 48VDC nebo 120A @ 250V AC, cívka 12V DC

Last_HighLander

So stykačom som pravdupovediac nepočítal v návrhu zapojenia. Možno to bude jedna z možností. 14V je auto akumulátor a RE2 spína mikroprocesor cez optočlen, po deštrukcii MOSfetu si to odnieslo iba Re1, lebo tam vznikol pri vypínaní oblúk. (200V DC a 9A DC).

Victronix · #37 Příspěvek od **Victronix** » 31 črc 2013, 08:43

Mohl by sem někdo, prosím, nahodit funkční schéma zapojení MOSFETu nebo IGBT s tím stykačem v paralelu? I s RC článkem - prostě komplet?

Standa33 · #38 Příspěvek od **Standa33** » 31 črc 2013, 10:00

Já bych to řešil nějak takhle(případně i relé ovládané přes optočlen), při prozažení tranzistorů dojde jen ke zničení budiče.
Arduino nebo jiný uProcesor jsou galvanicky odděleny, dioda D5 je pro ochranu aku před vysokým napětím.

Pro spolehlivost bych volil nějaký průmyslový typ relé.

Kondy C1+D1 a C2+D2 slouží pro ochranu před přepětovými špičkami, které vzniknou na indukčnosti vodičů a zátěže, R3 a R4 omezují vybíjecí proud kondů.

Victronix · #39 Příspěvek od **Victronix** » 31 črc 2013, 10:11

Ještě bych tam doplnil jedno relé s kontaktem paralelně k těm tranzistorům a bylo by to ideální. Sice trošku složité, ale bezpečné a tranzistory by nebyly trvale zatížené.
Díky.

ZdenekHQ · #40 Příspěvek od **ZdenekHQ** » 31 črc 2013, 12:13

To řízení fetů viz obrázek výše je vhodný pro nějakej spínanej měnič řízenej z "měkkého" budiče, pro aplikaci zapni/vypni jednou za hodinu je to nevhodný a navíc je to orloj.

Pořád mám pocit, že hledáte problém tam, kde není a jen přidáváte další.

Victronix · #41 Příspěvek od **Victronix** » 31 črc 2013, 12:15

tak se pochlap

ZdenekHQ · #42 Příspěvek od **ZdenekHQ** » 31 črc 2013, 12:18

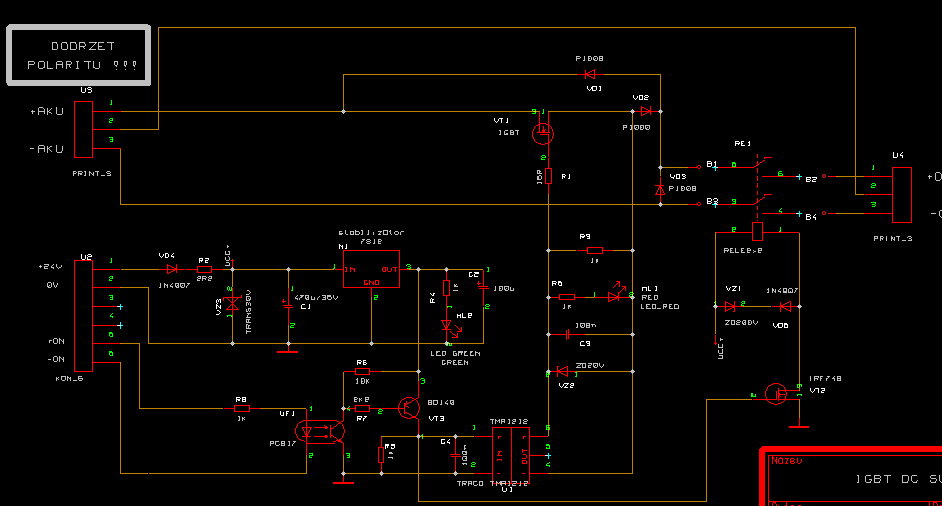

Tohle je testovaný přímotopem na 10A, relé je SCHRACK 25A AC, galvanicky oddělený.

Victronix · #43 Příspěvek od **Victronix** » 31 črc 2013, 12:32

Jaký je ztrátový výkon na tom IGBT?

ZdenekHQ · #44 Příspěvek od **ZdenekHQ** » 31 črc 2013, 12:48

My jsme tam nakonec osadili IRF460 s malým chladičem, protože to většinou spínalo menší výkony. A protože IRF460 má povolenej trvalej proud 13A při 100°C, dál jsme se s tím netrápili.

Ty si tam osaď třeba IRFP4868 z TME.

Victronix · #45 Příspěvek od **Victronix** » 31 črc 2013, 14:28

Dobrej tip na typ :wink:

Proč ne. Dlouhodobé použití polovodičů závisí zejména na provozní teplotě.
A překlenout to Kontaktem relé to bude ještě víc v pohodě.
