Sháním schéma Samsung SyncMaster920N

Zpráva

Photomaniak · #1 Příspěvek od **Photomaniak** » 29 říj 2011, 22:27

Zdravím nemáte někdo schéma k tomuto monitoru?? Děkuji..

cikan · #2 Příspěvek od **cikan** » 30 říj 2011, 01:45

zkus si stáhnout toto:

http://www.edisk.cz/stahni/98098/samsun ... .54MB.html

http://www.edisk.cz/stahni/87233/samsun ... .82MB.html

#3 Příspěvek od **jjilek** » 06 srp 2013, 17:59

S odstupem času sháním schema zdroje a invertoru. Zadaný odkaz již ale není platný. Děkuji za radu. J.

KUBO · #4 Příspěvek od **KUBO** » 06 srp 2013, 18:05

Skús stiahnuť
http://elektrotanya.com/samsung_syncmas ... nload.html

#5 Příspěvek od **jjilek** » 06 srp 2013, 18:12

Ale tam se nemohu přihlásit, nejsem tam registrovaný. Pokud by to někdo mohl stáhnout a přeposlat, předem díky. Zatím jsem bez dokumentace našel odpálený dvojitý fet SP8M3. Už jsem 5ks objednal z Číny, do 14 dnů budou doma, ale zatím bych chtěl vyměřit okolí.
J.

KUBO · #6 Příspěvek od **KUBO** » 06 srp 2013, 18:21

Pod obrázkom tretí riadok je nápis:

This file is downloadable free of charge from the site... processing (please wait)

A po chvíli sa zmení na:

This file is downloadable free of charge from the site: Get Manual

Kliknete na Get Manual a sťahujete.

Môžeš len 2 manuály denne.

#7 Příspěvek od **jjilek** » 06 srp 2013, 18:23

Díky, už se mi to v mezičase podařilo, už nad tím přemýšlím.
Zatím jsem objevil, že to není ten můj případ. MOSFETY AP9971GM, já mám SP8M3 a jsou jinak zapojené, řídící obvod není 9938G ale BIT3105 atd. Mám totiž model 920N (LS19MJAKSZ/EDC).

p32 · #8 Příspěvek od **p32** » 06 srp 2013, 21:57

http://elektrotanya.com/samsung_920n_sm ... nload.html

http://elektrotanya.com/samsung_920n_ha ... nload.html

Jak se stahuje, už víš, ale jen 2x denně !

#9 Příspěvek od **jjilek** » 06 srp 2013, 22:19

Jsi hodný, ale ten první odkaz je na jinou odlišnou verzi (viz poznámku výše) a ten druhý je jen návod pro uživatele v maďarštině. Přesto dík.

p32 · #10 Příspěvek od **p32** » 06 srp 2013, 23:56

Já to nemohl stáhnout, protože mám dnes vybráno už všech 8 stahování, tak se to nedalo zkontrolovat.

#11 Příspěvek od **jjilek** » 07 srp 2013, 07:11

Najít správné schema asi bude větší potíž než to hledat v reálu na desce. Na asi 15 stránce v Googlu jsem našel seznam všech? verzí 920N. Bylo jich snad 20 nebo i víc, každý manuál po cca 18 US$. Komě toho jsou ještě další typy 920N RW, 920 SM, 920N (R).

pepik9 · #12 Příspěvek od **pepik9** » 07 srp 2013, 10:57

Tady je mimo jiné nadepsáno 920N, ale nevím, jestli to k něčemu bude.

#13 Příspěvek od **rnbw** » 07 srp 2013, 11:11

Ake je oznacenie na doske zdroja/invertora?

#14 Příspěvek od **jjilek** » 07 srp 2013, 12:13

To pepik09: žel tam není zdroj ani invertor. Přesto díky.

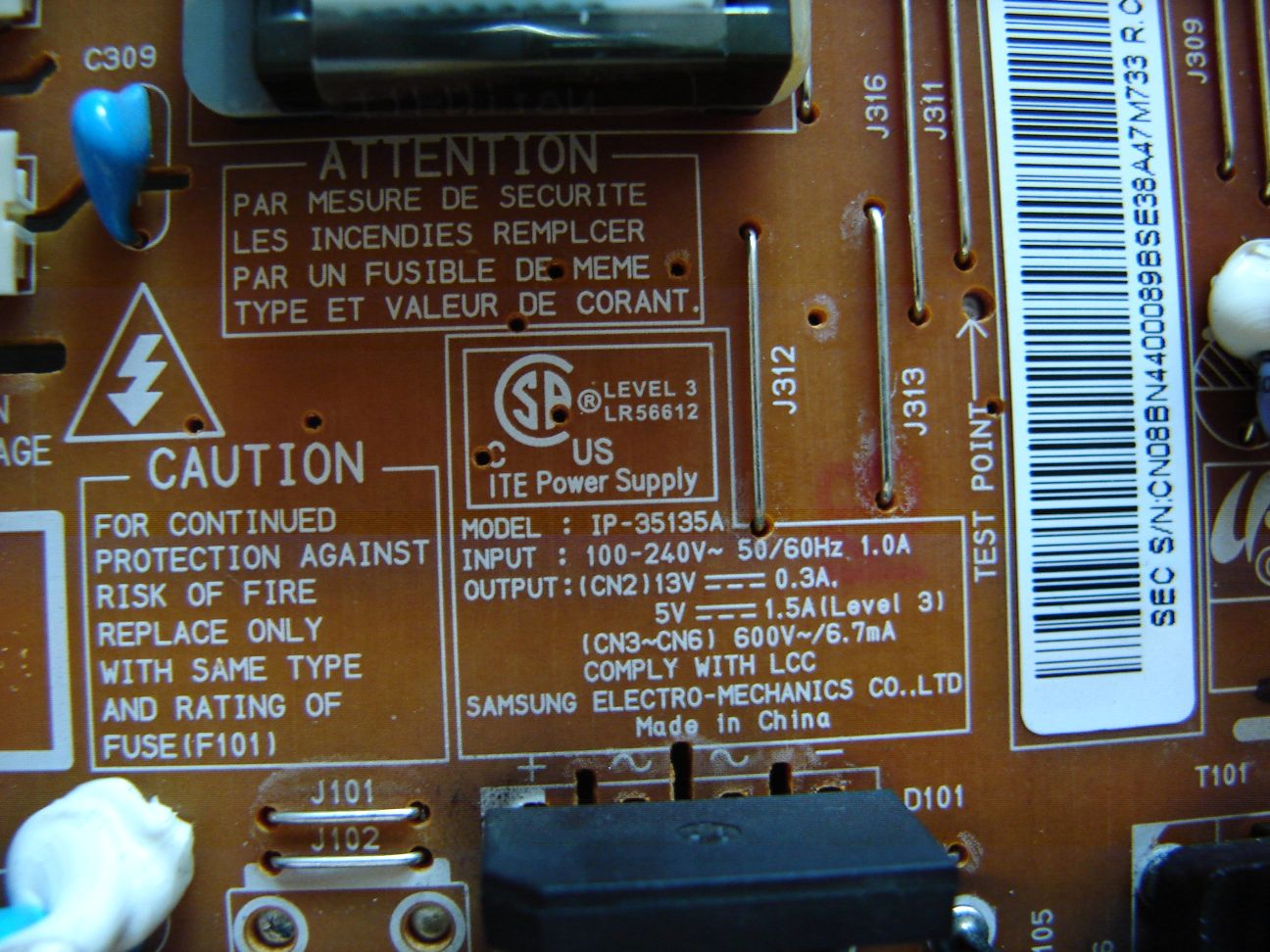

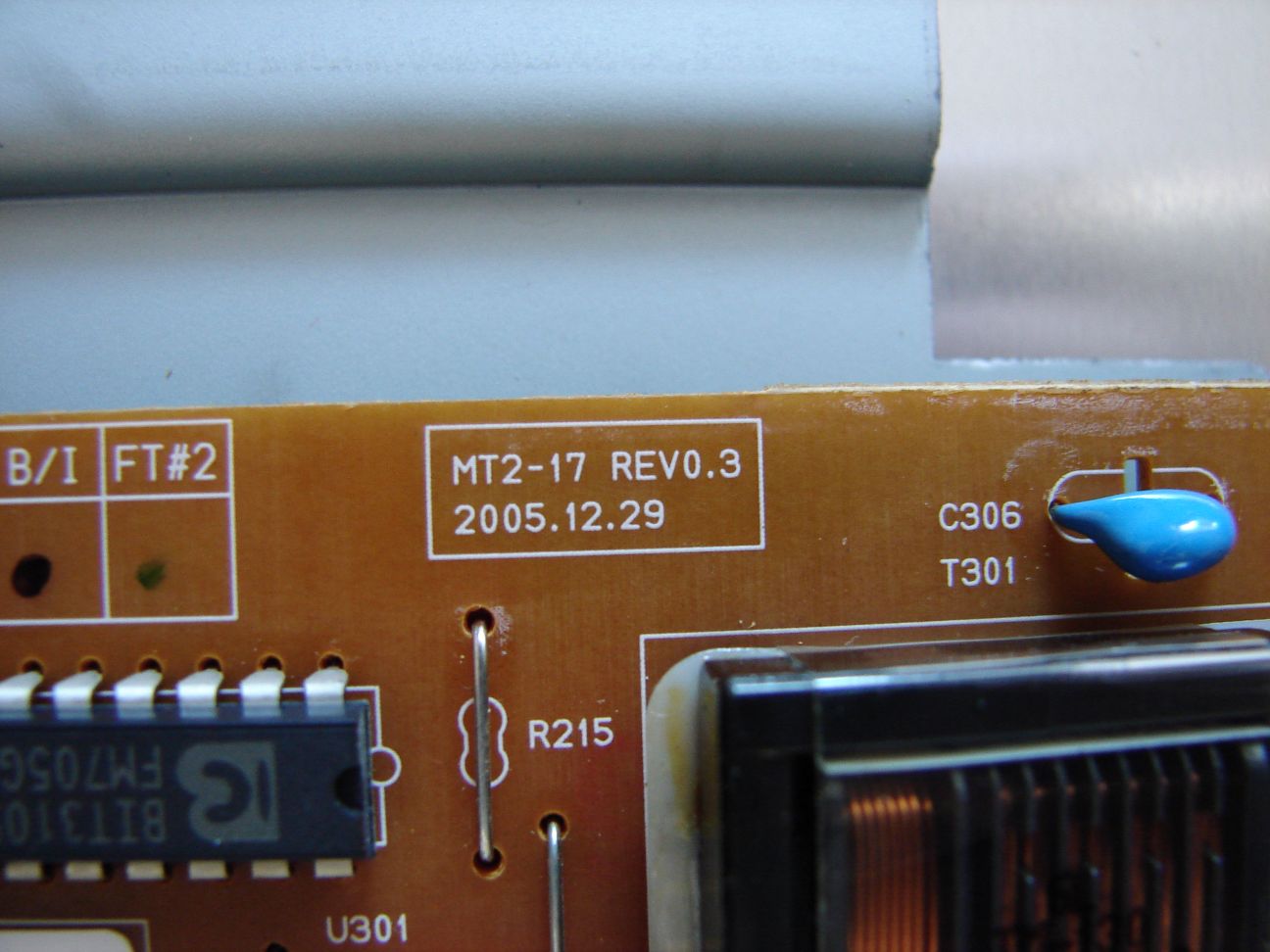

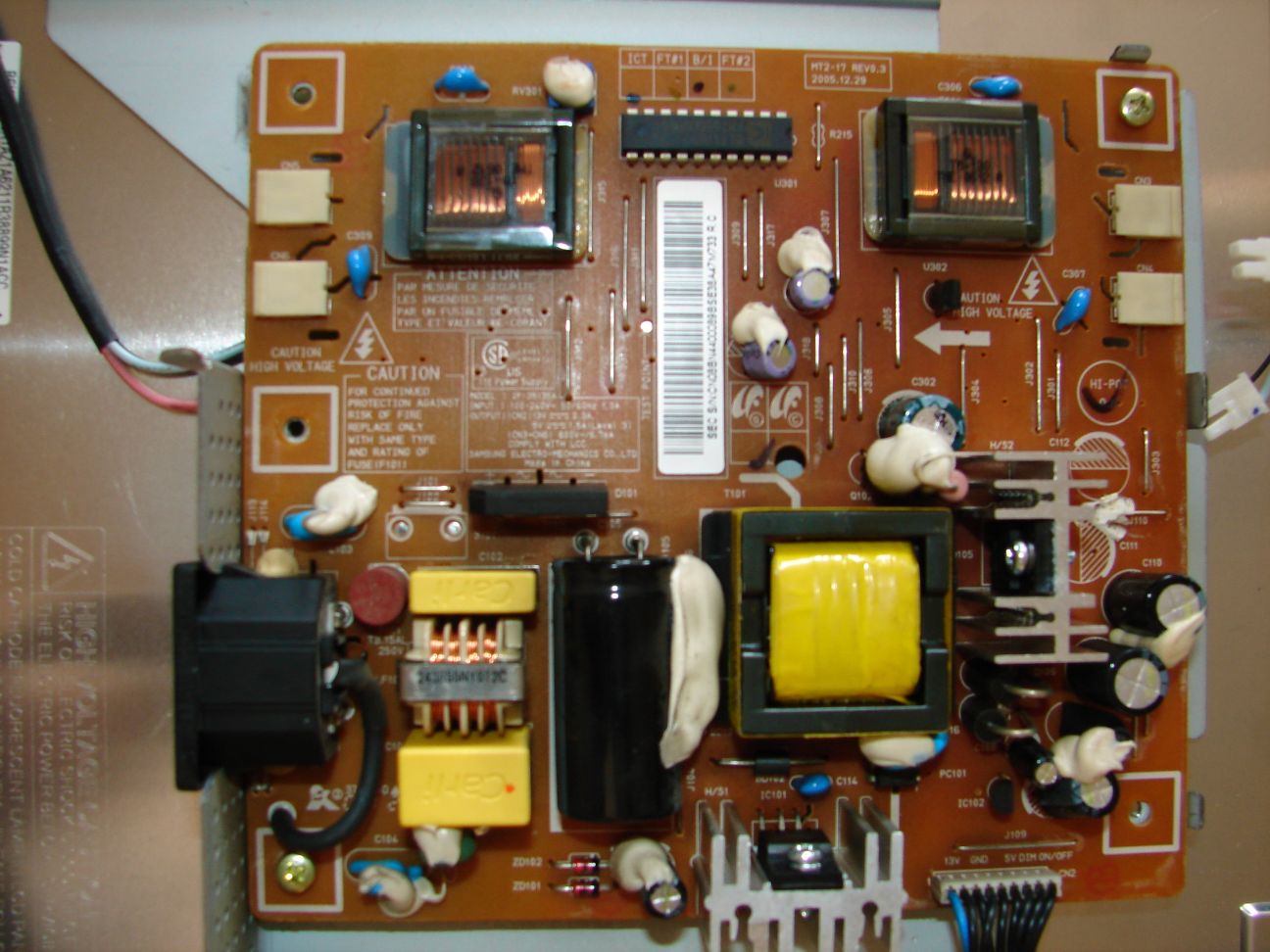

To rnbw: označení na obrázku:

pepik9 · #15 Příspěvek od **pepik9** » 07 srp 2013, 13:52

Něco málo. ( A něco úplně jiného ).
