Grundig Vivance 32 LXW 82-6710 REF - zdroj BEKO Z1J194-07

Zpráva

Duvsan · #1 Příspěvek od **Duvsan** » 07 srp 2013, 00:10

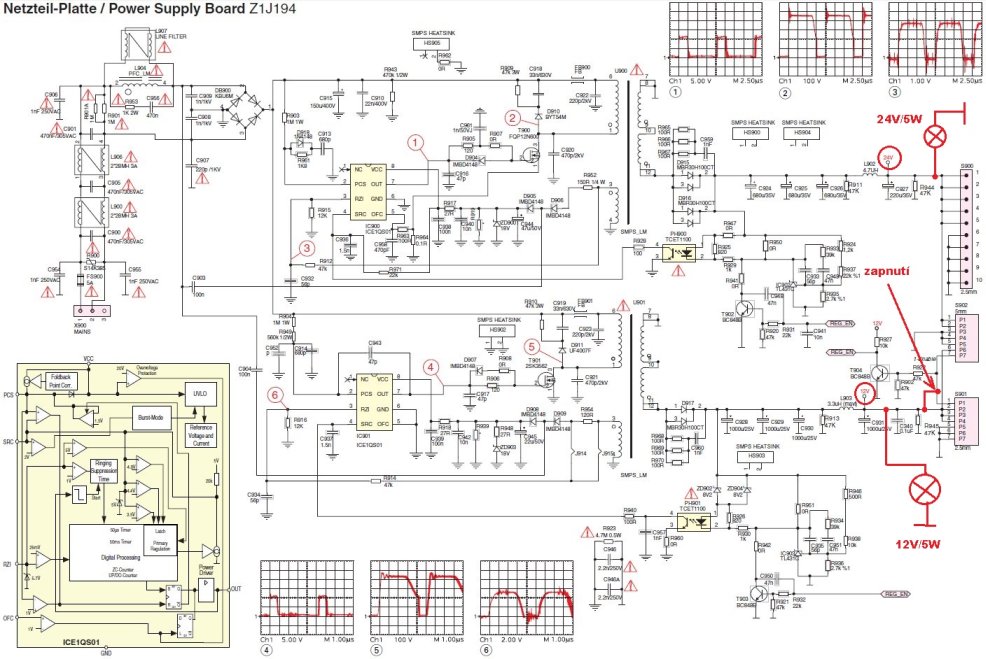

Tu by mala byť približná schéma. Na sekundáre boli nafúknuté elyty 3x680µ/35V a jeden 220µ/35V. Po výmene a po zapojení z toho začali liezť hrozné zvuky. Začal som preverovať primár. Nenašiel som nič. Vymenil som dva elyty - napájania tých IO, nemám také, tak som dal vyššie hodnoty a to 100µ/50V. Dúfam, že to nevadí. Zvuk zjemnel a rozlíšil som periodické štarty. V stand-by sú optrony "na doraz", zdroje po štarte okamžite vypínajú, budiž. Prepol som to do prevádzky a linuli sa z toho hrozné pazvuky ako vrkot + sypot + brum. Zajtra ešte vymením hlavný elyt (150µ/400V), ďalej neviem. Nerobím opravy často, nedokážem to posúdiť. Za prevádzky by to malo byť ticho, ako som zvyknutý u CRT, alebo je ten sipot normálny? Dík

#2 Příspěvek od **ok1hga** » 07 srp 2013, 10:34

Duvsan píše: alebo je ten sipot normálny? Dík

není normální . . .

Duvsan · #3 Příspěvek od **Duvsan** » 07 srp 2013, 11:26

Zatiaľ keď som sa stretol so sypotom v zdroji, vyriešila to výmena elytu na IO. Tu nepomohla. SMD diódy sú podľa merania v poriadku. Neporadíš?

#4 Příspěvek od **ok1hga** » 07 srp 2013, 12:38

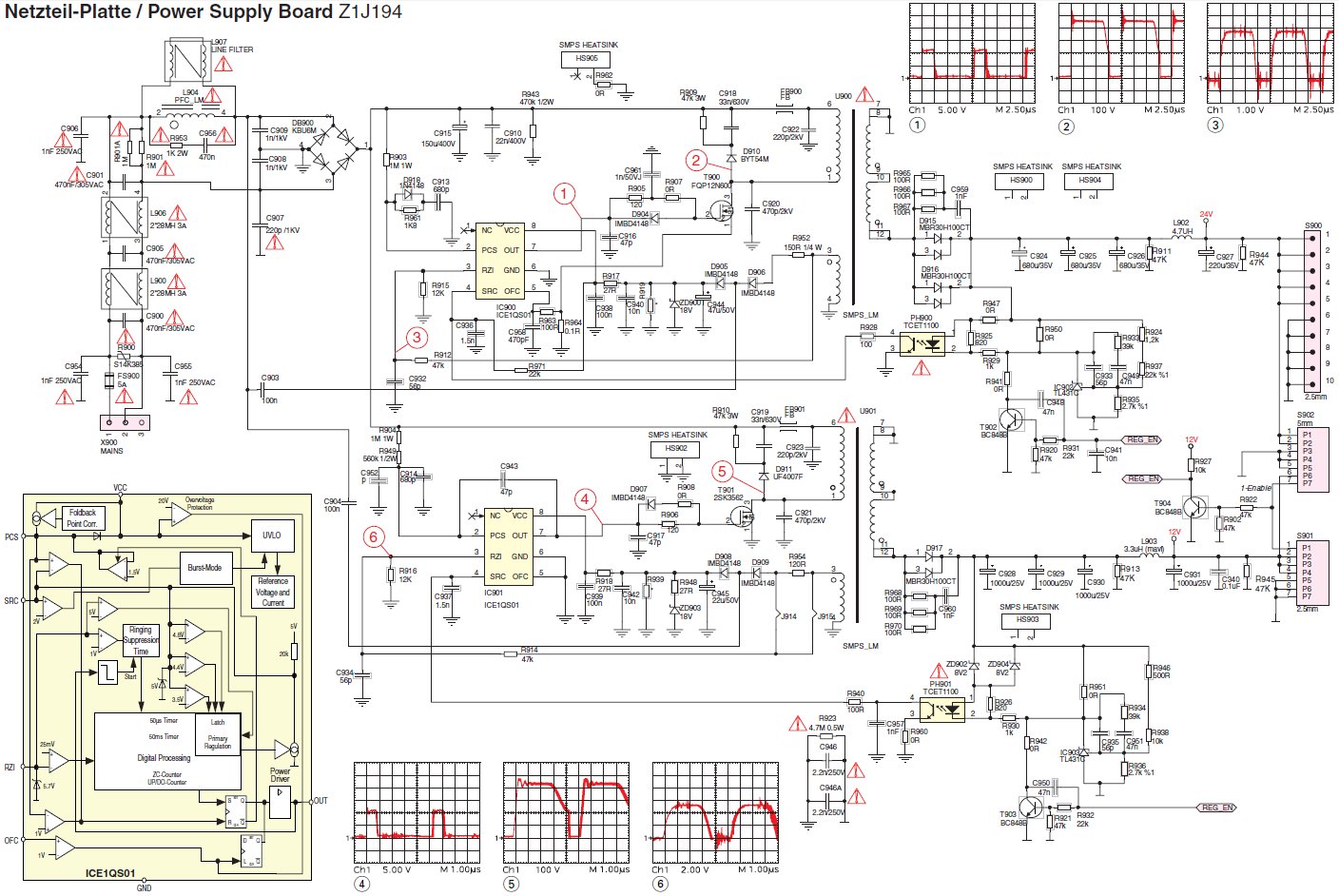

trošku čitelnější schéma . . .

zkoušel jsi odpojit výstupní konektor a pak měřit ?

Duvsan · #5 Příspěvek od **Duvsan** » 07 srp 2013, 13:14

To som si nedovolil. Netreba dať žiarovky (náhradné záťaže)?

#6 Příspěvek od **ok1hga** » 07 srp 2013, 13:21

jo něco tam dej
na oba zdroje a pak měř !

Duvsan · #7 Příspěvek od **Duvsan** » 07 srp 2013, 14:20

Čiže autožiarovky do blinkrov, obrysoviek alebo tak. Snáď nebude vadiť trochu viac W.
Keď som sa dotkol osciloskopom pinu 3 (za prevádzky), vysadilo to do standby. Na elytoch (tých v primári) sú nejaké pulzy, ale o nízkej frekvencii - akoby odpoveď na reguláciu (stabilizácia).
Skúsim s tými žiarovkami.

#8 Příspěvek od **ok1hga** » 07 srp 2013, 14:30

Duvsan píše:Keď som sa dotkol osciloskopom pinu 3 (za prevádzky), vysadilo to do standby

. . . ?
který pin ? kde ?

Duvsan · #9 Příspěvek od **Duvsan** » 07 srp 2013, 16:59

Pardon. Pin 3 IO ICE1QS01. Jeden vyhodil do standby, druhý začal klepať, akoby do skratu. Osciloskopom na ne nemôžem.
Jo, napätia na výstupoch (12V, 24V) sú za ostrej prevádzky v poriadku.

Tak som uvažoval... Oddeľovacie trafo mám improvizované z dvoch rovnakých trafákov sekundármi proti sebe. Telkáč neutiahnu, tak som cez to dal osciloskop, tomu to stačí. A ten teraz asi pôsobí ako rádiová rušička. Môže byť?
