Schema pro gramorádio Tesla Moderato 1037A

[vasekpetr1]

Zdravím všechny a mám prosbu, zda mě nemůžete poradit zdroj, kde sehnat schema zapojení gramorádia Tesla Moderato 1037A, výrobcem byla Tesla Bratislava. Nemůžu se domluvit s korekcemi a bez papírů to nejde. Děkuji předem za radu.

[mety]

myslim že to je ta ista schéma ako na sextet,najdeš to v suboroch tu na tomto webe v schémach stolnych radioprijmačov

[Miradim]

Koplet dokumentace je na http://www.sweb.cz/servisdok/servisnidokumentace.doc

[Sandokan]

Na http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&t=13896&postdays=0&postorder=asc&start=45 jsem psal:

Ahoj, našel jsem tady obrázky moderato1 až 8, ale moderato1a2.jpg je jen pravá plovina schematu - druhá půlka chybí, nebo je přemazaná propojovacím schematem
Nevíte někdo, kde by se to dalo najít? + případně něco dalšího užitečného - osazovací schema, DPSka atp.

http://www.sweb.cz/servisdok/servisnidokumentace.doc se už taky asi někam odstěhovala
A na http://www.radiohistoria.sk jsem stáhl jeden soubor a od té doby mi hlásí, že přístup je zamítnutý nevíte co s tím?
Dík.

[vaclavpe]

Nevím, jestli to někdo ještě potřebuje, ale schéma jsem našel na jednom maďarském serveru, GIF má 700kB, takže ho tu nepřiložím.

[Habesan]

Tak nám, prosím, napiš adresu na které se nachází.

[vaclavpe]

Tak nám, prosím, napiš adresu na které se nachází.

To je dobrý nápad. Je to tady: https://www.hobbielektronika.hu/forum/g ... p?id=36038
Ale netuším, jak dlouho to tam vydrží.

[barnodaj]

elektrotáňa

https://elektrotanya.com/tesla_moderato ... ad.html#dl

[EKKAR]

"Tesla 1037A "Moderato" ... Rok výroby/ Production: 1981 - 1984 (Tesla Bratislava, n.p.)
Cena: 5420,- Kčs
Polovodiče/ Semiconductors: 3 IO, 35 tranzistorů, 31 diod.
Popis: Stolní stereofonní gramorádio s oddělenými reproduktory s napájením ze střídavé sítě 220V/50Hz. Vlnové rozsahy KV, SV, DV, VKV (66-73, 87,5-104 MHz) Tlačítkové přepínání vlnových rozsahů, feritová anténa, 4 předvolby pro VKV, ovládání hlasitosti, basů, výšek a vyvážení otočnými potenciometry. Výstup na magnetofon a sluchátka, přepínač MONO/STEREO, přípojka pro externí antény. Výstupní výkon 2x 10W. Dvourychlostní gramochassis HC15.04 s piezoelektrickou vložkou pod průhledným odklopným víkem. Dřevěná skříň, černá plastová maska, stupnice z plexiskla. Dvě dřevěné reprobedny 1PF 067 62 s plastovou děrovanou maskou, obsahující basový a výškový reproduktor. Přijímač je typu 637A "Sextet".

Schéma tudíž musí bejt shodný se schématem samostatnýho rádia TESLA 637A Sextet, lišit se maximálně bude zapojení přepínačů vstupů.

[lubos1961]

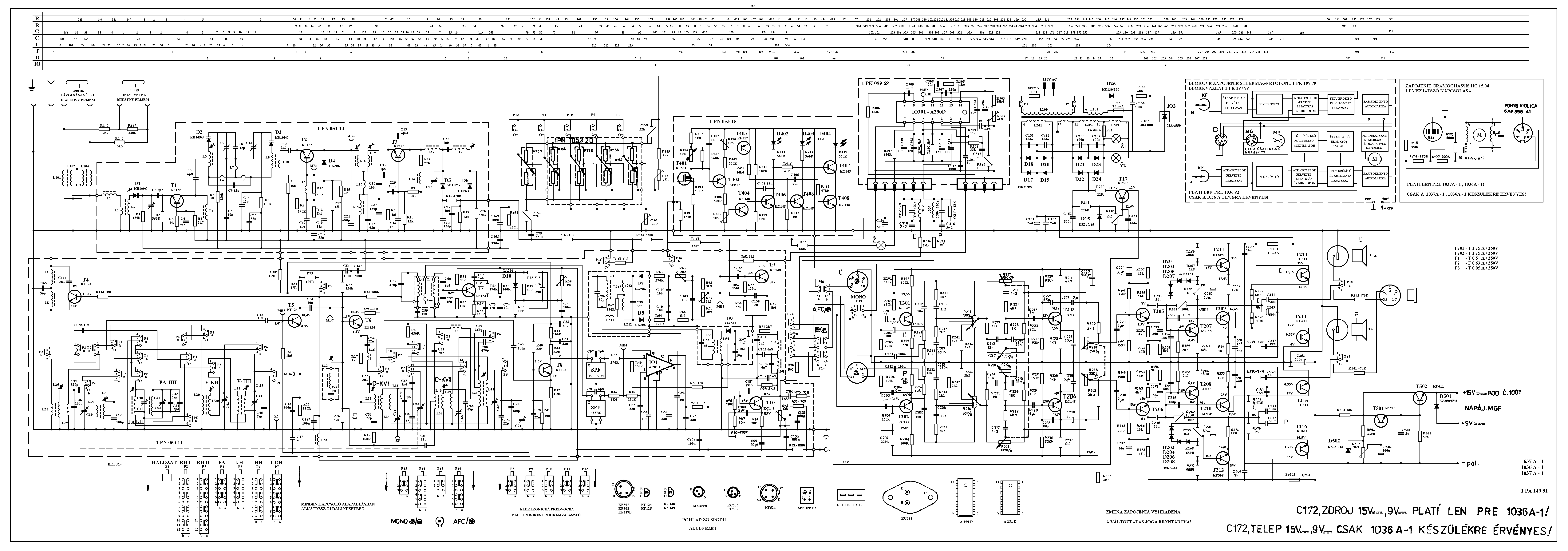

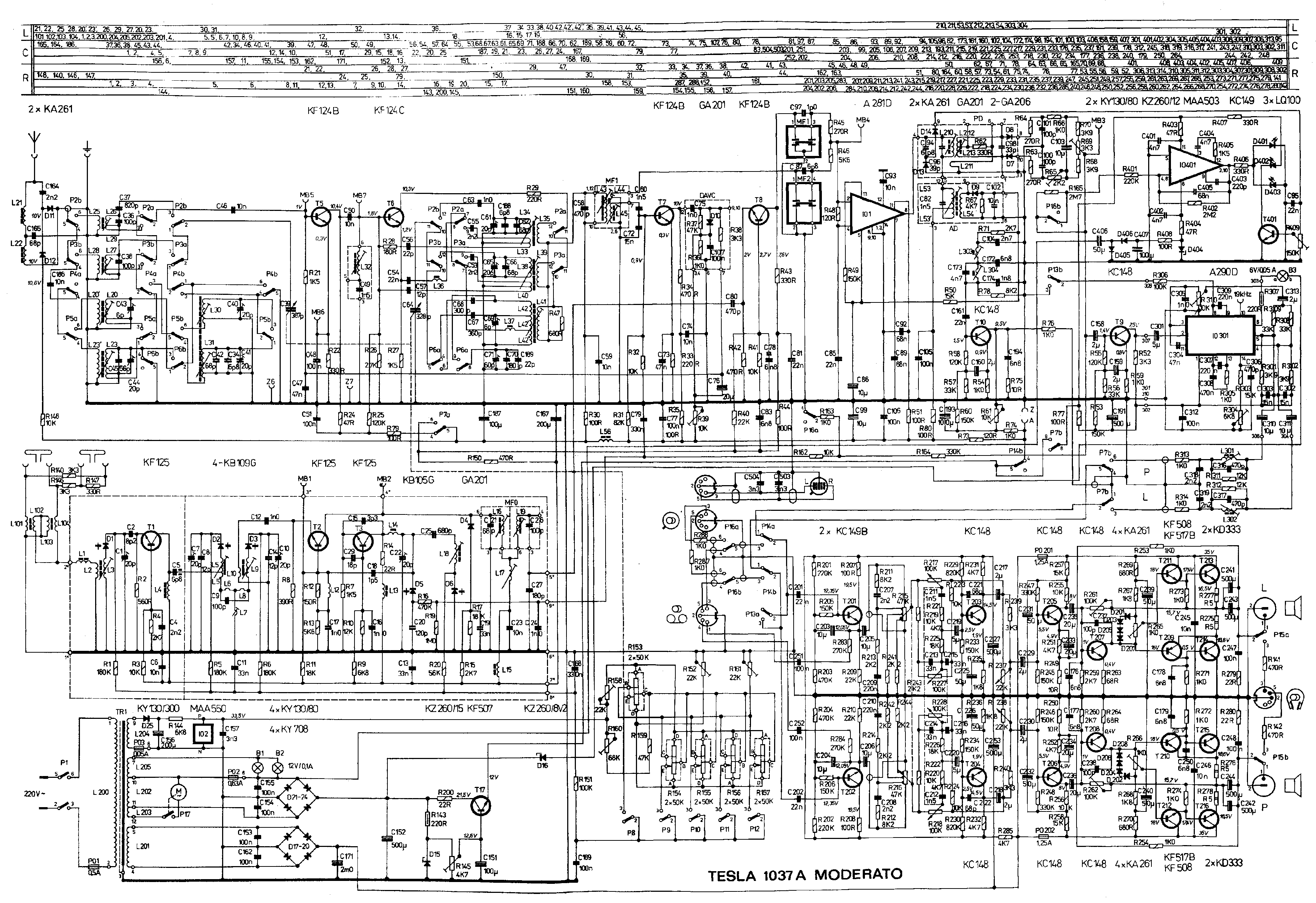

Schéma Moderato 1037A
Na elektrotanya není celé.

[lubos1961]

A to je to co tu prý nejde vložit.

[ok1hga]

známá poučka:
nikdy neříkej, že to nejde . . .
. . . vždy se najde někdo, kdo to neví a udělá to.

[ronoda]

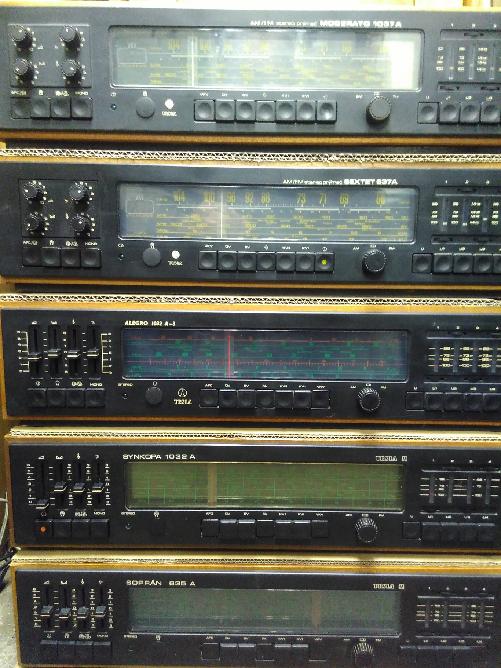

Taky jich mám "zopár" ve sbírce a to nejsou na fotce všechny

[xsc]

Tak se ke mně taky dostalo jedno Moderato se zajímavou vadou. Vypadalo vcelku zachovale, kromě prasklého plexiskla gramce bylo jen mírně zaprášené, jak bylo poslední dobou odložené, protože "nejelo". Z repráků nebylo slyšet skoro nic, v obou kanálech. Všechny tranzistory v budičích - KF507/KF517, které jsou do plošáku připevněny přes umělohmotné podstavce, měly právě v těch podstavcích uhnilé přívody. Některé ještě existovaly, zbytky jiných už tam ani nebyly. Nad podstavci byly přívody OK. Žádné jiné součástky napadeny nebyly, v rádiu jinak nejsou stopy po korozi. Že by se ta umělá hmota rozkládala a byla po čase agresivní?

[nixdorf]

@xsc: možné to je - mám tu IBM PCjr s cartridge (s rovným zbernicovým konektorom), kde použili molitanovú penu, aby nepadal prach dnu. V mieste kontaktu s touto penou boli všetky pozlátené vývody už skorodované dozelena; tie, ktoré trčali von boli naďalej zlaté.
Ešte síce nevykazoval známky rozkladu či zvýšenej lepivosti, ale išlo to preč razom...
