Jak zapojit reverzační spínač?

Zpráva

Selda_ruza · #1 Příspěvek od **Selda_ruza** » 07 zář 2013, 18:28

Ahoj,
mohl by jste mi poradit, jak zapojit reverzační spínač k 3f motoru? Jde mi o změnu otáčení.
Nikde jsem nenašel žádné schéma.

Děkuji za pomoc

vasilceral · #2 Příspěvek od **vasilceral** » 07 zář 2013, 18:42

Přívod na přívod a vývod už na motor,reverzační přepínač je už tak stavěný.1-0-2. Normální má pouze 0-1, a rozběhový 0-1-2.Hlavně si nedej fázi na kostru, nebudeš první, už jsem toho viděl po více a to i od vyučených a i maturantů elektro.Ahoj.

ok1xgi · #3 Příspěvek od **ok1xgi** » 07 zář 2013, 18:46

Prostě prohodíš dvě fáze. Pokud to budeš řešit otočným přepínačem, tak jsou přesně k tomu účelu konstruované.

Např tady i se schémátkem

http://www.eatonelektrotechnika.cz/prir ... ry004.html

Selda_ruza · #4 Příspěvek od **Selda_ruza** » 07 zář 2013, 19:09

já mám takovýto přepínač

a teď potřebuji vědět, kam co připojit

vicious · #5 Příspěvek od **vicious** » 07 zář 2013, 19:52

niečo takéto sa dá nájsť pri hľadaní "reverz prepínač schema" a prepnutí na obrázky
Obrázek

#6 Příspěvek od **PavelFF** » 07 zář 2013, 20:01

To jsou sice hezké obrázky, ale jak to naroubovat na ten přepínač?

Selda_ruza · #7 Příspěvek od **Selda_ruza** » 07 zář 2013, 20:08

Já bych potřeboval vědět na jaký ty čísla na tom přepínači připojit jaký vodiče.

vicious · #8 Příspěvek od **vicious** » 07 zář 2013, 20:11

ja by som to riešil tak, že by som premeral skúšačkou ktoré kontakty sú pospájané v jednotlivých polohách a z podľa toho vymysel zapojenie. Prípadne keby som poznal označenie prepínača, tak by som k nemu skúsil vygugliť nejaké info o zapojení
EDIT: po zväčšení vidím nejakú tabuľku hore, nesi tam označené zopnuté kontakty v jednotlivých polohách :?:

Selda_ruza · #9 Příspěvek od **Selda_ruza** » 07 zář 2013, 20:14

označení přepínače je S16JPD9151C6

V té tabulce nahoře nic o zapojení není

vicious · #10 Příspěvek od **vicious** » 07 zář 2013, 20:27

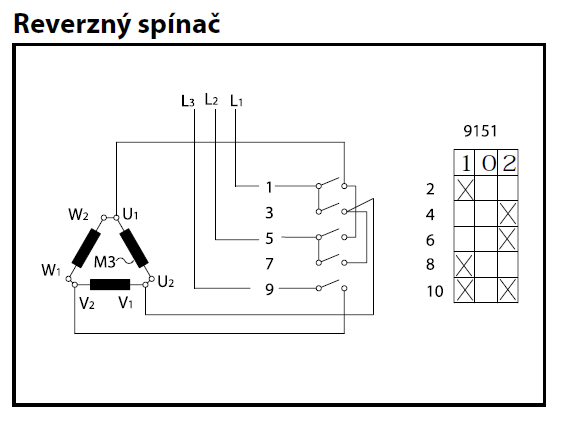

asi to bude takto: EDIT: obrázok je z pdf katalogu výrobcu prepínača

jura · #11 Příspěvek od **jura** » 07 zář 2013, 20:34

Na těchto stránkách je zapojení tohoto přepínače www.sez-krompachy.sk
Je to schéma zapojení č. 9151

jura · #12 Příspěvek od **jura** » 07 zář 2013, 20:37

Ano "Vicius" toto je ono.Nešlo mé to zkopírovat.

Selda_ruza · #13 Příspěvek od **Selda_ruza** » 07 zář 2013, 20:41

bude to stejně i pro motor zapojený do hvězdy?

Já ho mám zapojený takto:

Eleman · #14 Příspěvek od **Eleman** » 07 zář 2013, 20:48

Jistě.

Selda_ruza · #15 Příspěvek od **Selda_ruza** » 07 zář 2013, 20:54

Děkuji za pomoc, tak teď už to snad zapojím
