Identifikace obvodu

[ohryzek36]

Nazdar, neznáte někdo obvod UT001?

Má označení "UCHI UT001 V2B" + 4-místné výrobní číslo (vychází tak od roku 2003 dále)

Je to zákaznický obvod vyrobený (asi) firmou Altera v pouzdře QFP48 - používá se v řídících jednotkách kávovarů zn. Jura od firmy Top-Tronic AG - bývá usazený na subdesce na vlastním programátoru společně s HD643364H (MCU od Hitachi / Renesas) a 93LC66B (EEPROM).

Vypadá to na nějaký programovatelný log. obvod (CPLD, FPGA) - MCU přes něho ovládá hodně věcí (přes P6.0 a výš) a on zpracovává vstupní signály a řídí přerušení (přes IRQ1-3), prakticky to řídí celý kávovar.

Teď problém - chápu, že nějaký princip funkce a tak bez znalosti programu nezjistím, ale hodilo by se mi zapojení vývodů tohoto obvodu - vím, že u zákaznického obvodu se prakticky nic najít nedá, tak sháním aspoň katalogové listy původního IO, který se po naprogramování (asi u Altery) a označení stal obvodem "UT001" - já ho nemůžu nikde najít.

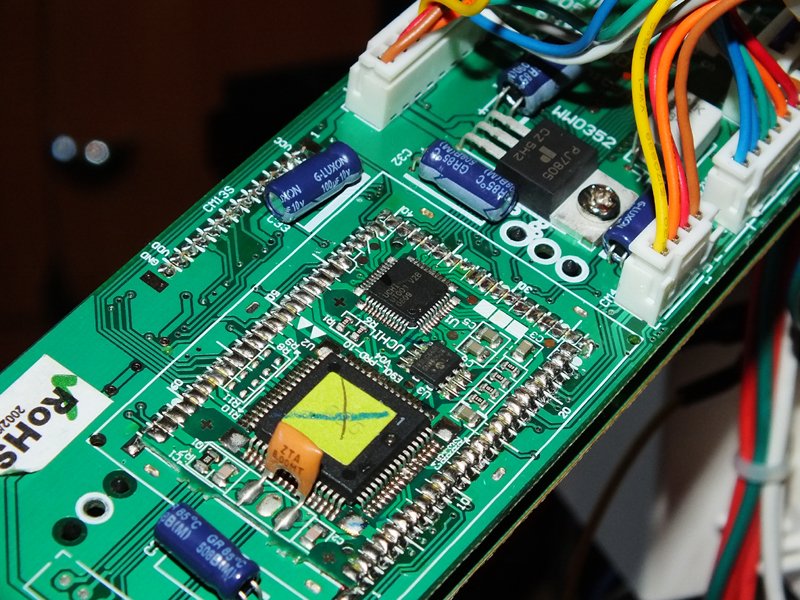

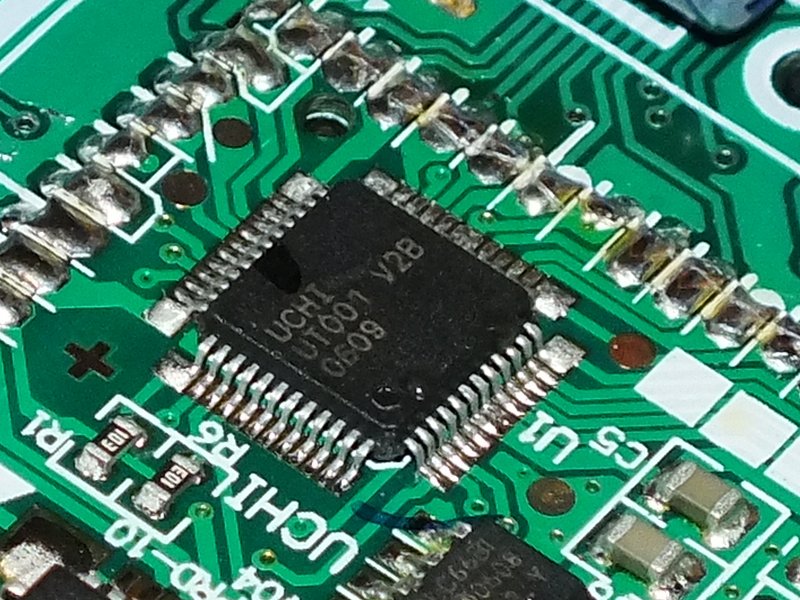

Přikládám pro představu zapojení pinů obvodu (NC - nezapojený, PINxx - jde na okraj desky, něco jiného - jde do MCU. Pin 41 není zapsaný - jde na GND, 42-48 jsou všechny NC) a pár fotek desky (nalezených na internetu). Napájecí napětí mezi piny VDD a GND je 5V.

Děkuju za všechny rady.
