Laboratorny zdroj, aky kupit?

Zpráva

nobis · #16 Příspěvek od **nobis** » 29 srp 2013, 22:09

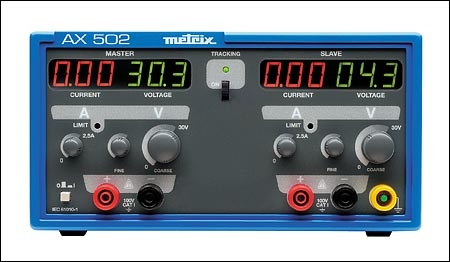

Nemám Metrix, ale Matrix. Při nastavení proud. omezení na nulu,ukazuje externí měřák 10 mA. Při nastavení omezení10mA na zdroji ukazuje 15mA. Hrubá regulace v této oblasti.Mám pouze poloviční verzi tj. jeden reg.zdroj +5V. Koupil jsem dle obrázku prodejce zdroj s velkým chladičem na zadní straně. Přišel bez chladiče (ten je uvnitř), a větrák běží i když je zdroj nezatížen. Myslel jsem, že když je vzadu velký chladič, že tam větrák nebude (zdroj 3A). Matrix jsem vybral proto, že byl ve slevě. Schema je na netu a zapojení je z běžných součástek. Nemá žádný procesor a dá se opravit doma (doufám). Nevím, jestli je lepší než ty ostatní. Zdroj Diametral P230R51D, má min. proud. omezení asi 82 mA (druhá sekce asi 75 mA). Regulaci otáček má.
Kdyby zdroje za pár tisíc byly kvalitní, kdo by koupil ty drahý?

Davidus · #17 Příspěvek od **Davidus** » 29 srp 2013, 22:28

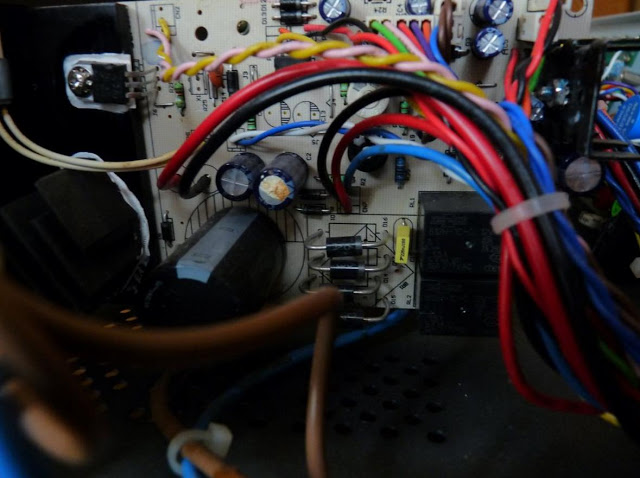

V příloze obrázek jak dopadají některé ty levné zdroje po pár letech vevnitř, prohlédněte elyty :roll:

nebyly nějak namáhané

Hydrawerk · #18 Příspěvek od **Hydrawerk** » 29 srp 2013, 22:46

MAtrix je čínský. http://www.szmatrix.com/en/product_list.asp
MEtrix je snad francouzská značka ze skupiny Chauvin Arnoux. http://www.chauvin-arnoux.com/produit/F ... 8&idPole=1

Hydrawerk · #19 Příspěvek od **Hydrawerk** » 29 srp 2013, 22:52

Koupil bych si asi Diametral, i když o jeho nevýhodách vím. http://www.ebastlirna.cz/modules.php?na ... =diametral
Je v něm prý použit mikrokontrolér, i když to tak zvenku nevypadá...
Celkově vypadají jako z konce 80. let.

Davidus píše:Andrea má pravdu, na Diametral bych dával bacha, zvenku se tváří jako kvalitní avšak zevnitř už ne. Jinak není 12V málo?
něco si připlať a http://cz.farnell.com/aim-tti-instrumen ... dp/1670775 vevnitř vypadaj dost pěkně vyrobeno v Anglii, žádné překmity, rychlý, a vydrží nejspíš dlouho, má dobře dimenzovaný koncový tranzistor
poměr kvalita výkon cena je lepší jak u noname rákosek co najdeš ve většině českých obchodů

Hele, je to možný. Hlavně se zdá, že v Diametralu naprosto kašlou na jakoukoliv inovaci.
http://www.ebastlirna.cz/modules.php?na ... =diametral
http://www.ebastlirna.cz/modules.php?na ... =diametral
http://www.ebastlirna.cz/modules.php?na ... =diametral
http://www.ebastlirna.cz/modules.php?na ... =diametral
Fotky zde
http://www.ebastlirna.cz/modules.php?na ... =diametral
Teda, vypadá to jako zbastlený chuchvalec drátů.
A víte co? Asi si žádnej laboratorní zdroj nikdy nekoupím. Nyní používám jakýsi průmyslový spínaný zdroj s dobastleným předním panelem. Vyskytuje se zde ve videu. (...)
https://www.youtube.com/watch?v=_9CB_W79SwM
Tady je ještě před vylepšením designu. http://www.stream.cz/profil/korytnacka7?video_id=516827

Davidus · #20 Příspěvek od **Davidus** » 29 srp 2013, 23:46

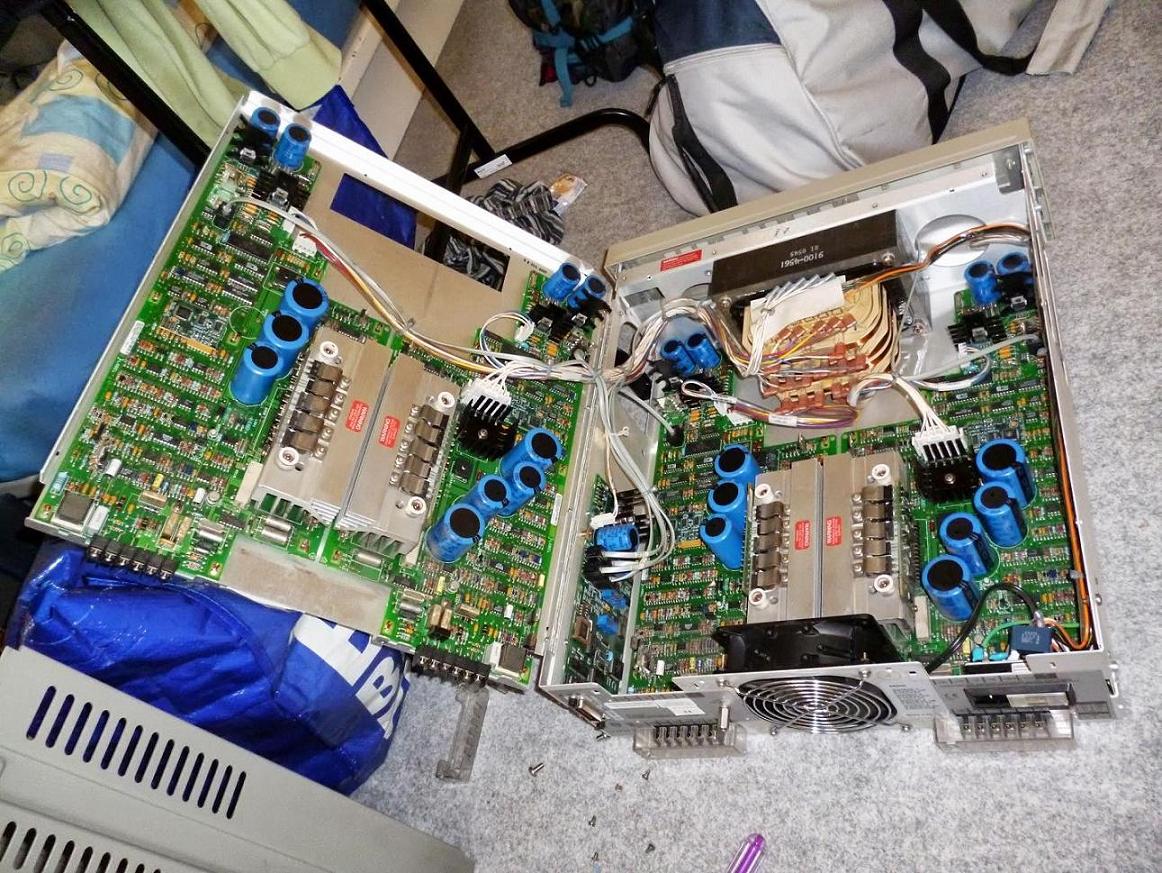

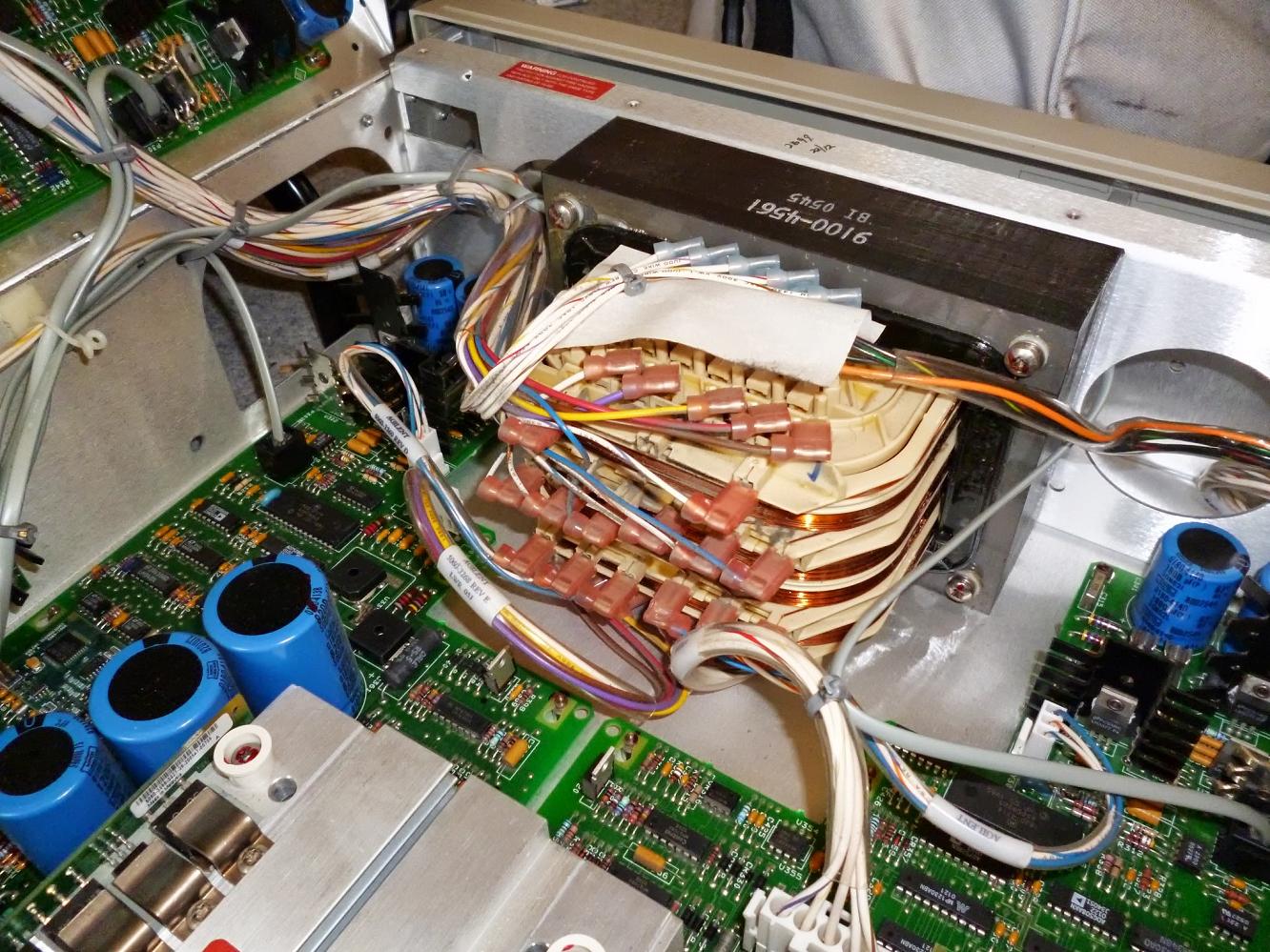

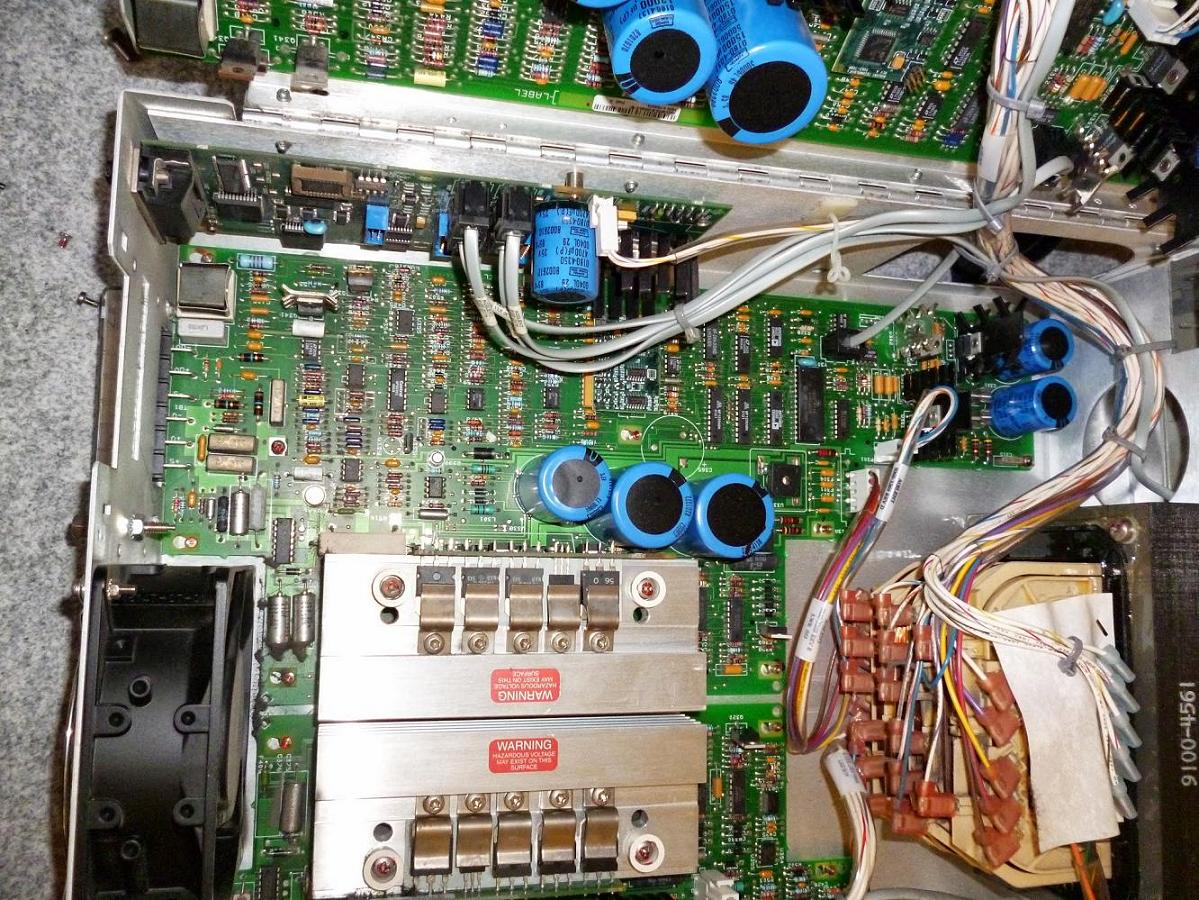

Pokud by to někoho zajímalo, tady jsou fotky vnitřku staršího HP zdroje, klobouk dolů těm co to navrhovali, tohle se jen tak nevidí

Hydrawerk · #21 Příspěvek od **Hydrawerk** » 30 srp 2013, 00:27

Je přehledný a neobsahuje tolik chuchvalců drátů, jako ten Diametral, kterej připomíná spíše výrobek průměrnýho bastlíře.
Jaký je to přesně typ HP zdroje? Přijde mi docela složitý...

Davidus · #22 Příspěvek od **Davidus** » 30 srp 2013, 06:50

http://www.home.agilent.com/en/pd-83678 ... =CZ&lc=eng

milous2 · #23 Příspěvek od **milous2** » 30 srp 2013, 07:59

Tenhle by možná stál taky za úvahu. No posuďte sami.
http://elwo.ru/publ/otlichnyj_blok_pitanija/1-1-0-8

#24 Příspěvek od **PavelFF** » 30 srp 2013, 14:28

Precizní a čistá práce. Na Rusa pochopitelně.

Zejména se mi líbí dva odlehčené multimetry řady 830 ve funkci měřidel. Kvůli nim už nezbylo na čelním panelu místo pro výstupní svorky.

#25 Příspěvek od **rnbw** » 30 srp 2013, 14:39

Podobna preciznost ako Diametral :lol:

miror · #26 Příspěvek od **miror** » 30 srp 2013, 16:21

Tu je video tej novej verzie toho Korad sice je to verzia s jednym vystupom ale creva to bude mat rovnake tak mozno by som zobral ten ked bol okolo toho taky rozruch snad to opravili poriadne

http://m.youtube.com/watch?v=uecvB4U1fps

Hydrawerk · #27 Příspěvek od **Hydrawerk** » 27 říj 2013, 14:43

V Amáru 7/2013 byly recenze tří super levných laboratorních zdrojů, které jsou ale poměrně nepovedené, takže by je asi neměl nikdo kupovat. Omluvte prosím sníženou kvalitu scanů.
MC Power NG-1620BL
Parametry dost slabé, ale celkem funguje tak, jak výrobce slíbil. Ještě by se dal koupit.
Zhaoxin PXN-1505D
Dvouvodičový přívod 230V, ochranný vodič chybí. Nepovedená "regulace" proudu, resp. proudová pojistka. Pro její resetování nutno vypnout a zapnout celý zdroj síťovým vypínačem. Blbé zdířky. Zdroj dorazil jako nefunkční, byl upadlý drátek.
Korad KA6002D
Největší komfort obsluhy, dokud funguje, tak je to dobrý zdroj. Jenže prý po 50 hodinách provozu odešel hlavní filtrační kondenzátor a tím došlo i ke zničení větší části řídicí elektroniky... Cože???
Mikroprocesorové řízení také způsobuje horší opravitelnost.
Viz také podobný zdroj. http://www.youtube.com/watch?v=Fya-4mjV4N4
