Ampérmetr z Voltmetru

[BaterieCZ]

Mam takovy maly dotaz ohledne meho prave konstruovaneho laboratorniho zdroje. Mam dva panelove voltmetry se zakladnim rozsahem 199,9mV. Jeden jsem pouzil s bocnikem pro mereni napeti a druhy potrebuju pouzit jako ampermetr. Myslim ze se na to take pouzival nejaky bocnik, ale uz nevim jak bylo schema. Poradite? Hledal jsem, ale nenasel jsem.

[buddyns]

Na měření napětí [voltmetr] se používá dělič napětí.
Na měření proudu[ampérmetr] se používá právě ten bočník.

SHUNT je bočník

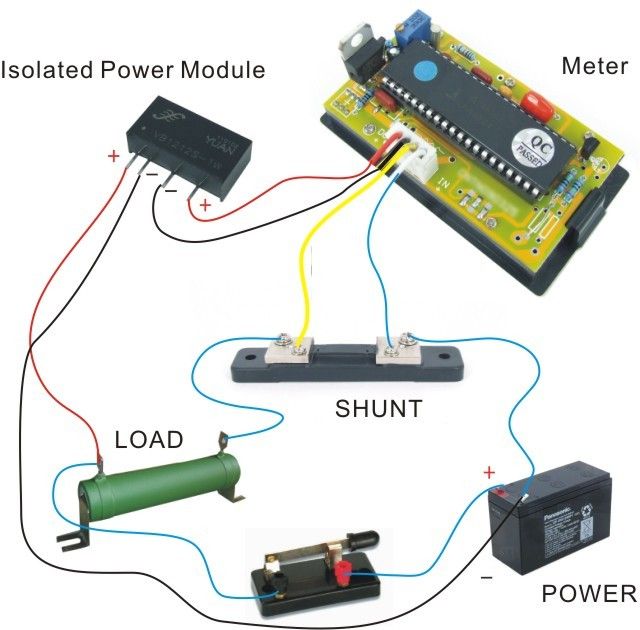

LOAD je zátěž, tedy výstupní svorky zdroje

[SDZ]

Pro výpočet bočníku použiješ Ohmův zákon.Jinak bych tam dával ocejchovanej ampérmetr s požadovanou přesnosti.

https://www.google.cz/?gws_rd=cr&ei=vzN ... 8Dn%C3%ADk

[BaterieCZ]

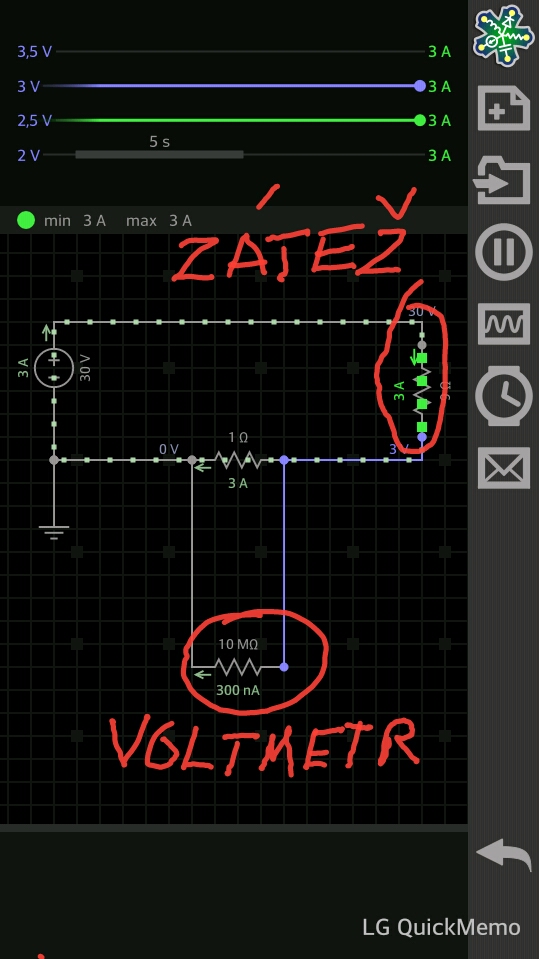

Super diky, takze by to melo fungovat stejne jako v emulatoru jo...
Jenze ja mam jeste problem s tim, ze bocnik ma v mem laboratornim zdroji 0,5ohm a tnz. napeti pri 3A bude 1,5V

[jezevec]

Pleteš si pojmy bočník a předřadník.
To, co máš na obrázku označeno jako voltmetr je ve skutečnosti ampérmetr.
I když ampérmetr je vlastně voltmetr co měří úbytek napětí na bočníku ocejchovaný v mA (A, ...).

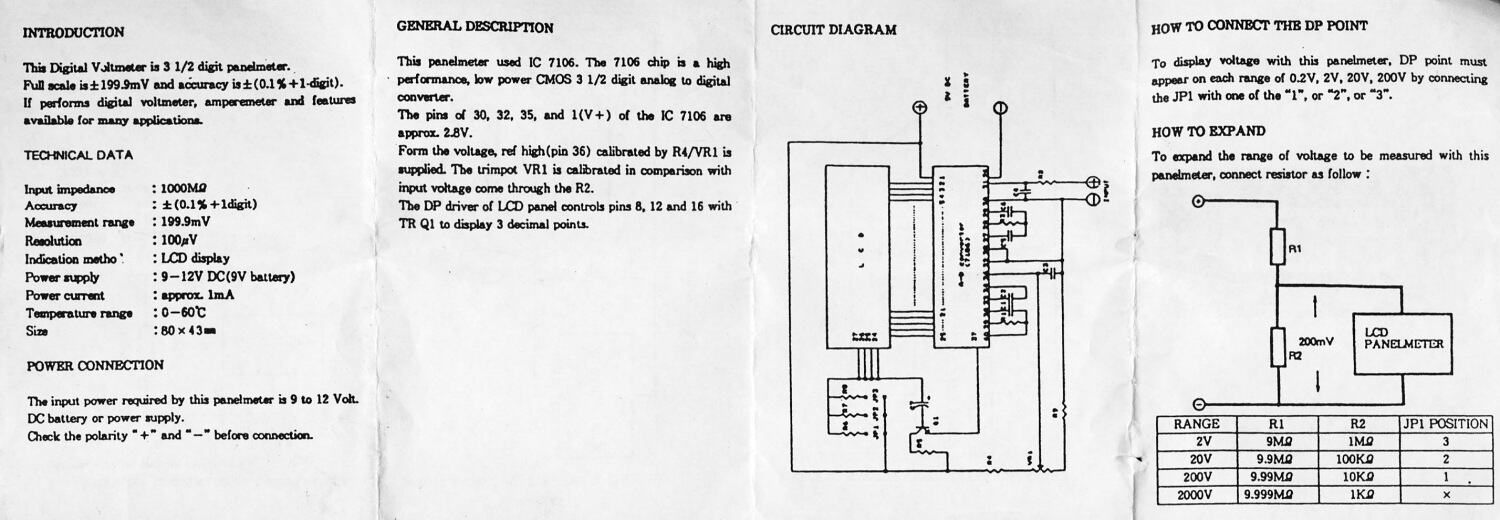

Takže vstup jednoho panelovýho měřidla připoj přes odporový dělič na výstup zdroje, to bude voltmetr.

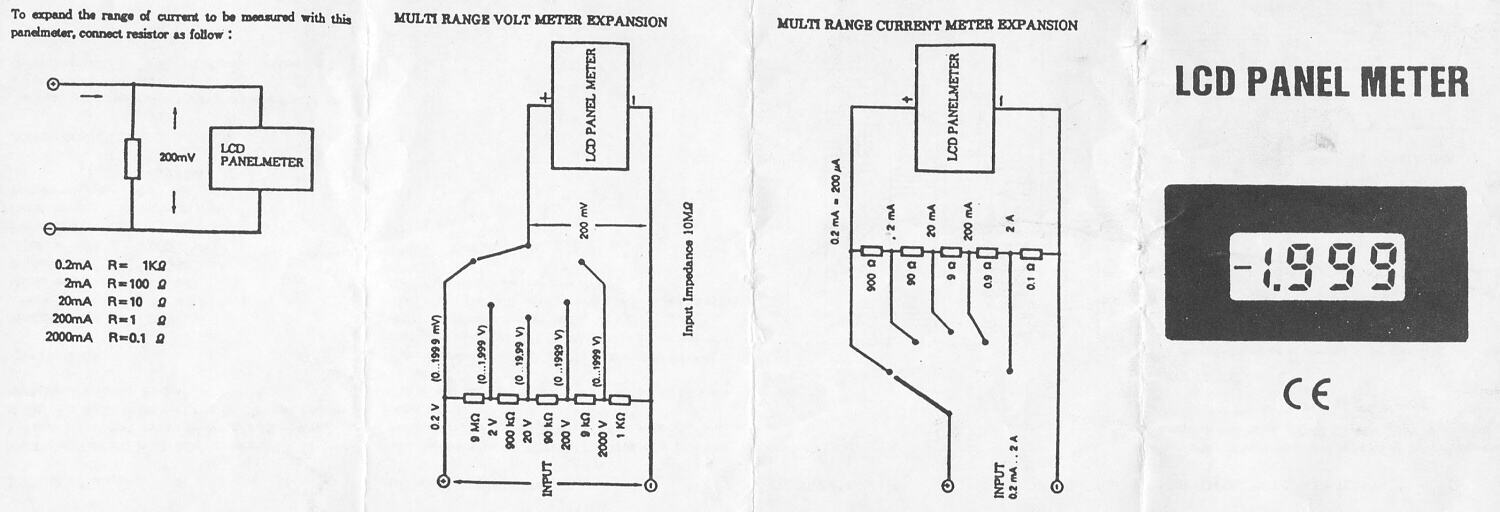

Druhý panelový budík použiješ jako ampérmetr. Paralelně ke snímacímu odporu proudu dej trimr 100k, jeho běžec půjde na vstup měřidla, druhý přívod dáš na zem před snímací odpor.
Nevím jakého typu jsou ty panelová měřidla, ale většinou vyžadují samostatné (plovoucí) napájení, kdy mínus není spojen s žádným potenciálem zdroje.

[BaterieCZ]

Jo diky moc, presne co jsem potreboval Galvanicky oddelene napajeni mam zarizeno to neni problem Diky za rady
