zdravím,
po dlhom čase som dostal na renováciu ďalší europhon, (preladenie VKV, spojazdnenie gramofónu) všetko sa podarilo ale je tu problém že AM časť prijímača je "hluchá" nešumí ani neladí ani na jednom AM rozsahu (KV,SV,DV)

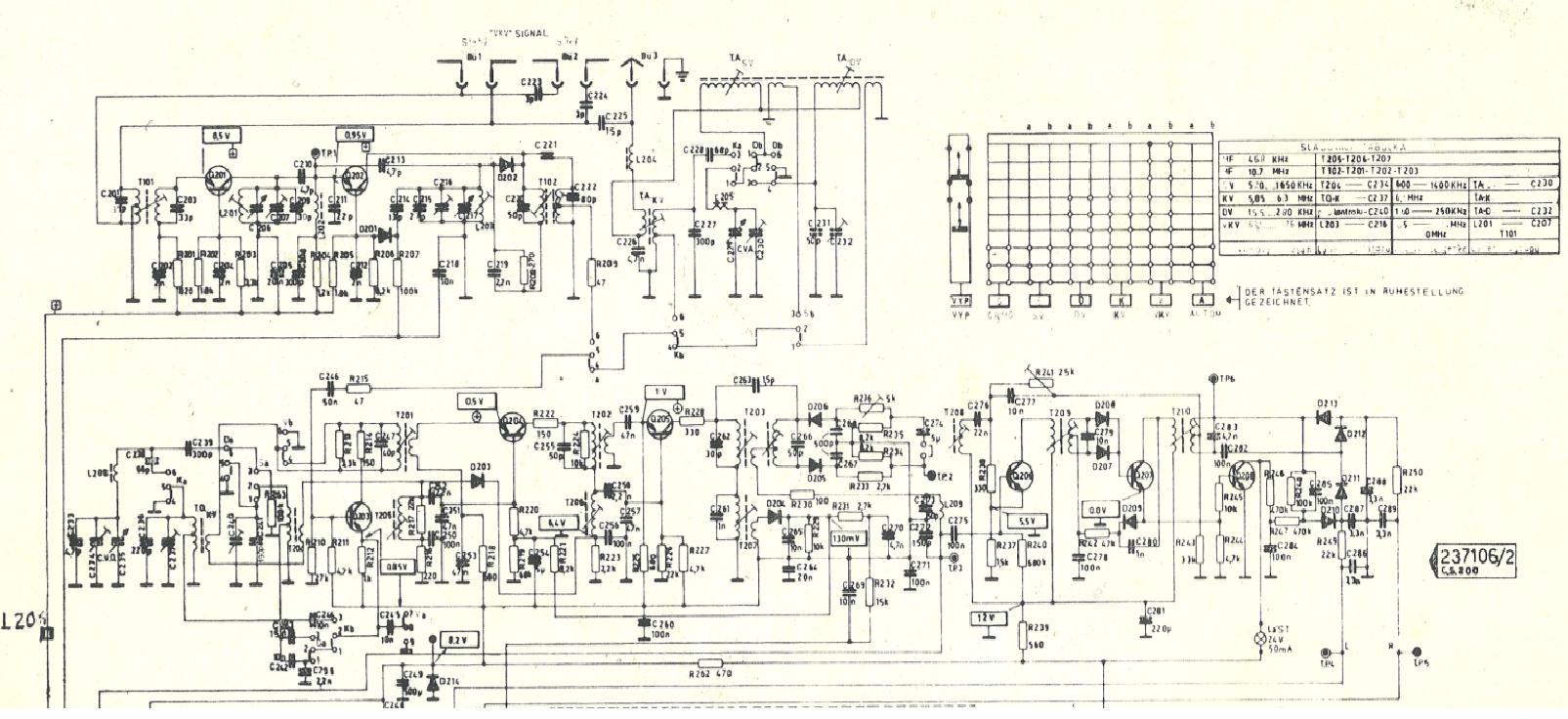

zhliadol som schému a premeral všetke vyznačené napätia na schéme , tie sedia a sú v poriadku. ďalej by to chcelo zrejme sledovač signálu ale ten nemám. ak zvolím akýkoľvek AM rozsah tak to len "vrní" ako keby to malo niekde zemnú slučku.

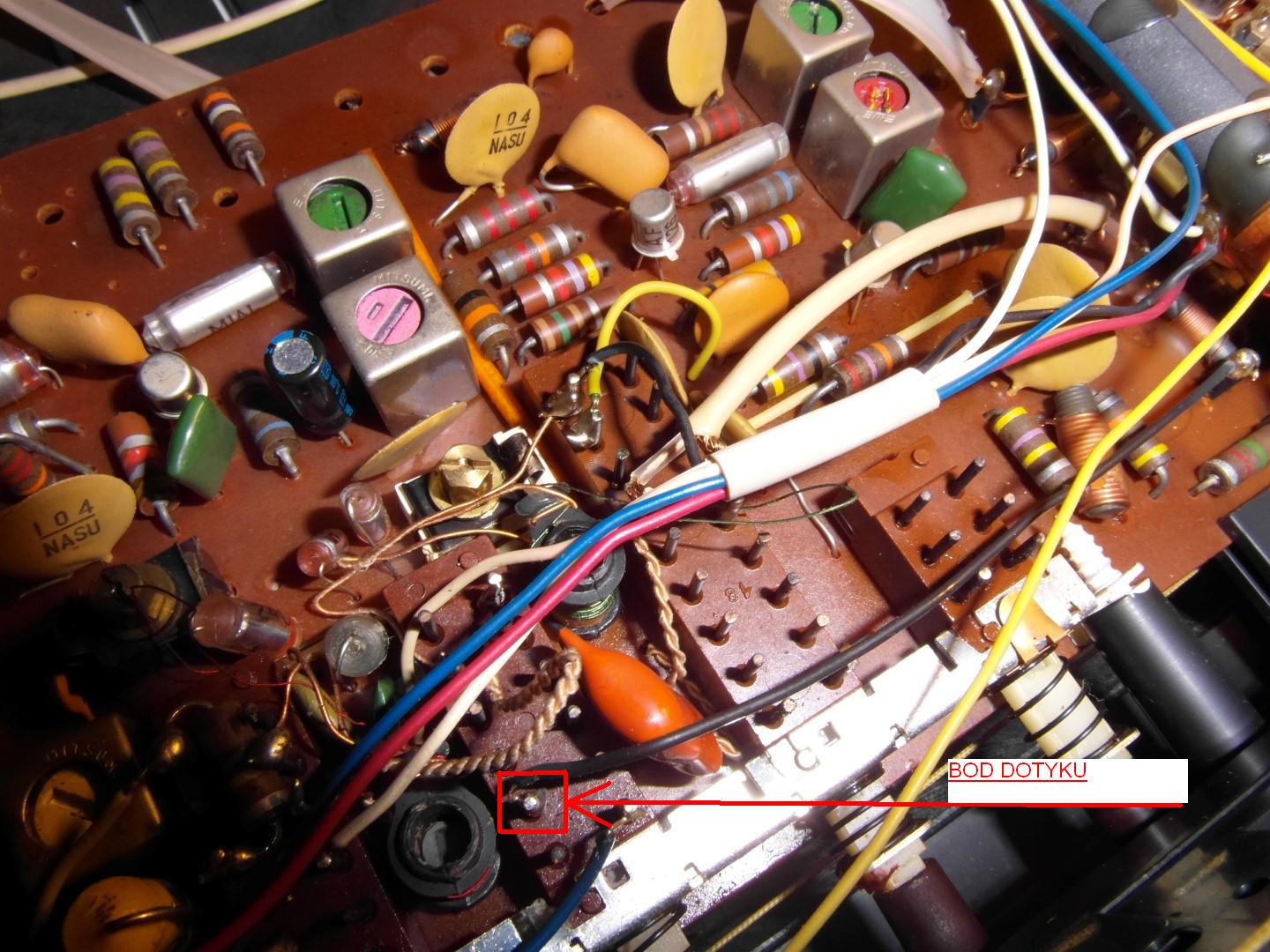

ak sa dotknem skrutkovačom pinu prepínača (KV) tak sa všetky AM rozsahy rozohrajú a ladí to úplne normálne a relatívne čisto.
podľa prejavu a chovania ma napadá nejaká ta keramika s veľkým zvodom.
nestretli ste sa niekto s podobnou vadou u rádioprijímačov ?
ďakujem za akúkoľvek radu na čo sa zamerať ako ďalšie.
Europhon RDG3000, neladí AM časť príjímača - VYRIEŠENÉ
Moderátor: Moderátoři
Europhon RDG3000, neladí AM časť príjímača - VYRIEŠENÉ
- Přílohy
-

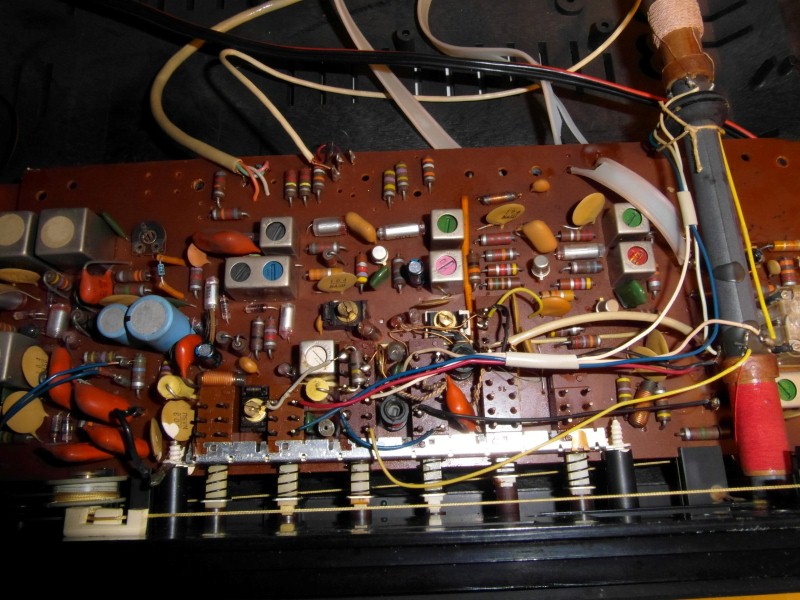

RDG3000-tuner_detail.JPG- (256.79 KiB) Staženo 119 x
-
- RDG3000 (Custom).JPG
- (169.68 KiB) Staženo 159 x
-
- RDG3000 - Tuner.JPG
- (184.32 KiB) Staženo 301 x
Naposledy upravil(a) durkovic dne 05 lis 2013, 14:50, celkem upraveno 1 x.
durkovic píše:nešumí ani neladí ani na jednom AM rozsahu (KV,SV,DV)
zhliadol som schému a premeral všetke vyznačené napätia na schéme , tie sedia a sú v poriadku. ďalej by to chcelo zrejme sledovač signálu ale ten nemám.
no . . . nejspíše jsi asi "nepremeral všetke vyznačené napätia na schéme"!
něco jsi určitě přehlédl . . .
. . . obecně poradit podle popisu závady nejde.
udělej si multivibrátor(jednodužšího snad už nic není) a postupuj od nf zesilovače, přes detekci dál do MF až ke vstupu AM . . .
pokud je tam chyba, někde to přestane "pískat" nebo se razantně sníží úroveň.
V tom místě pak hledej závadu.
dík za rady, čo sa týka studených spojov tak som prešiel odspodu, čo som našiel som odstránil, možno ale niekde na nejaký ešte natrafím, isostaty sú prestrieknuté sprejom Tuner 600 (čistí ale nezanecháva mastné stopy) s tým multivibrátorom je to dobrý nápad , zbastlím to a pôjdem po obvodoch ako si napísal, niekde sa to prejaviť musí.
-
Ivan_Ryger
- Příspěvky: 1368
- Registrován: 02 bře 2005, 00:00
- Bydliště: Jára Cimrman- "Uppsala, Uppsala,... tam jsem taky nebyl"
dosť často pri týchto prijímačoch bývajú potrhané spoje na pertinaxovej doske plošných spojov (či už v okolí izostatov alebo iných súčiastok). Zmerajte si diódovou sondouhttp://www.prismnet.com/~maddog/hampix/tr_switch_rf_detector_schematic.gif, či Vám kmitá vstupný oscilátor. Ak je ten v poriadku, tak to bude niekde v prívode na vstupný rezon. obvod. Ak nekmitá, hľadajte chybu v obvodoch oscilátorového okruhu a spätnej väzbe, ktorá vedie cez prepínače.
ďakujem chlapi za nasmerovanie pri hľadaní závady zbastlím ten multivibrátor aj RF detektor a vrhnem sa na to, verím že to bude "len" nejaká "prkotinka". prijímač sa zdá veľmi zachovalý, hmatníky isostatov nevymačkané (neošúchané) jedna bolesť bola tá že prijímač dlhé roky slúžil vo fajčiaskom prostredí a proste bol celý od nanosu dymového prach a sajrajtu, a to doslova takže aj na DPS prijímača a koncáku. premeriam tie isostaty možno sa niekde objaví nedokonalý kontakt v prepínacej lište isostatu. potom pôjdem postupne po obvodoch.
(gramorádio bude aj tak primárne využívané na príjem FM VKV ktoré hrá výborne a prehrávanie gramoplatní - ale aj tak mi to nedá aby nefachčila AM časť, ono to proste musí hrať
)
(gramorádio bude aj tak primárne využívané na príjem FM VKV ktoré hrá výborne a prehrávanie gramoplatní - ale aj tak mi to nedá aby nefachčila AM časť, ono to proste musí hrať
)zdravím páni,
tak a je hotovo,
prijímač je opravený. s tými isostatmi ste mali pravdu, aj keď sa hmatníky tvária že neboli veľmi prepínané tak pravdou je že sú už za zenitom svojej služby a funkčnosti, po výmene blokovacích kondíkov ktoré spomenul masar prijímač už prestal bručať, ale nehral, zameral som sa na Q203 (AF106) a po jeho výmene za BF423 sa prijímač rozohral na všetkých rozsahoch, kvalitu príjmu vo veľkej miere ovplyvňujú všetké isostaty pre AM časť (intenzita príjmu) a najmä isostat pre KV, stačí do neho len ťuknuť a stanice na SV hrajú krásne, niekedy ale stratí kontakt a už ide príjem do stratena prípadne uplne vypadne. takže verdikt je , prijímač funkčný až na tie isostaty.... ale hlavne že to hraje, najviac sa aj tak bude používať FM-VKV.
Ďakujem ešte raz za rady nasmerovania a pomoc.
tak a je hotovo,
prijímač je opravený. s tými isostatmi ste mali pravdu, aj keď sa hmatníky tvária že neboli veľmi prepínané tak pravdou je že sú už za zenitom svojej služby a funkčnosti, po výmene blokovacích kondíkov ktoré spomenul masar prijímač už prestal bručať, ale nehral, zameral som sa na Q203 (AF106) a po jeho výmene za BF423 sa prijímač rozohral na všetkých rozsahoch, kvalitu príjmu vo veľkej miere ovplyvňujú všetké isostaty pre AM časť (intenzita príjmu) a najmä isostat pre KV, stačí do neho len ťuknuť a stanice na SV hrajú krásne, niekedy ale stratí kontakt a už ide príjem do stratena prípadne uplne vypadne. takže verdikt je , prijímač funkčný až na tie isostaty.... ale hlavne že to hraje, najviac sa aj tak bude používať FM-VKV.
Ďakujem ešte raz za rady nasmerovania a pomoc.
prijímač si už prevzal majiteľ, s tým že som ho na tento fakt upozornil, keď som sa ho pýtal po pár dňoch ako to funguje tak povedal že je spokojný a že AM funguje bez problémov, tak možno sa tie isostaty nejak rozbehali a znova držia kontakt, ale že AM počúva len večer na SV ladí na tom ČRO II. cez deň FM-VKV + gramo.
stroj sa mi vrátil naspät, ale s inou požiadavkou
"či by sa nedalo niečo urobiť s gramofónom pretože od novoty to hrá dosť ticho a pokiaľ chce majiteľ počúvať aspoň trochu hlasnejšie je potrebné dať bežec potenciometru skoro do 3/4 jeho dráhy a celkovo je zvuk nemastný-neslaný) naviac pri takto vybudenom NFZ preniká do reprodukcie brum

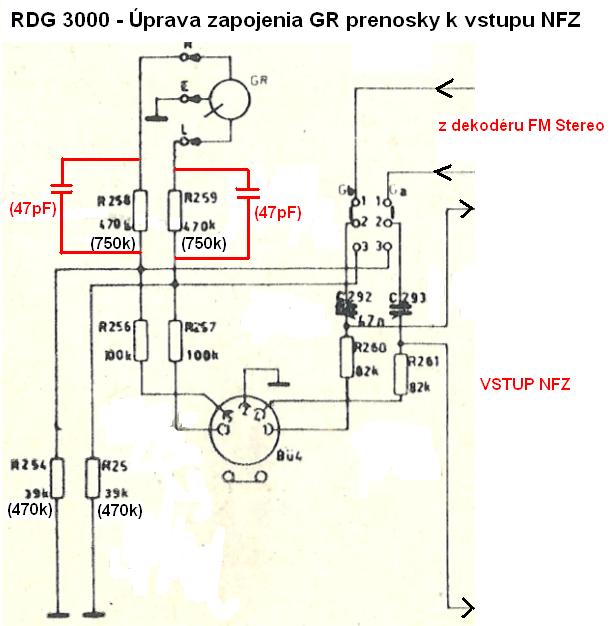

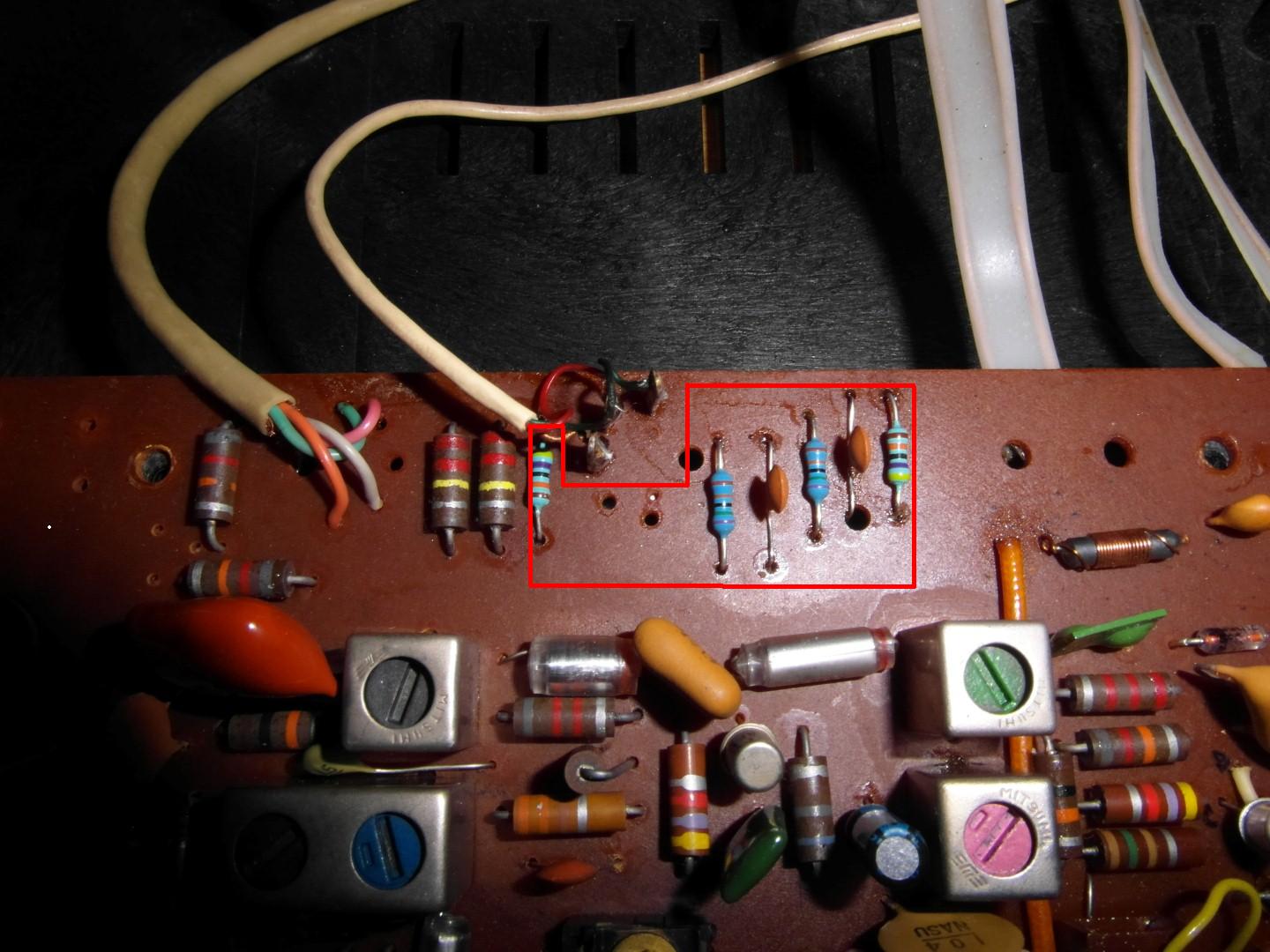

omrkol som schému a jednoznačne mi z toho vyplynulo nie celkom vhodne navrhnuté pripojenie gramoprenosky k vstupu NFZ. tichú reprodukciu spôsobujú rezistory ktorými je signál z prenosky a konektoru DIN prizemnený hodnotu majú 39kΩ. tieto rezistory som vymenil za hodnotu 470kΩ. reprodukcia gramofónu sa upravila do normálu , pre bežne hlasitú reprodukciu stačí dať bežec potenciometru hlasitosti do cca 1/4 jeho dráhy, taktiež aj reprodukcia z pripojeného magnetofónu je prijateľnejšia a obmedzilo sa aj ovplyvňovanie signálu z prenosky (jeho útlm) po pripojení magnetofónu do DIN5.
Signál z gramoprenosky prechádza cez rezistory 470kΩ (majú na starosti prenos nízkych frekvencií - ovplyvňujú basovú zložku) po výmene za hodnotu 750kΩ sú nízke frekvencie (basy) omnoho výraznejšie. Nevýrazný prenos výšok som upravil paralelným pripojením keramiky 47pF do cesty signálu z prenosky, prenos vysokých tónov sa zdvihol a reprodukcia gramo platní sa stala priezračnejšou. zvyšok zapojenia vyhovuje (výstup na nahrávanie pre MGF) po vykonaní úprav dáva zmysel aj použitie korekcií (tónových clon) na vstupe NFZ.

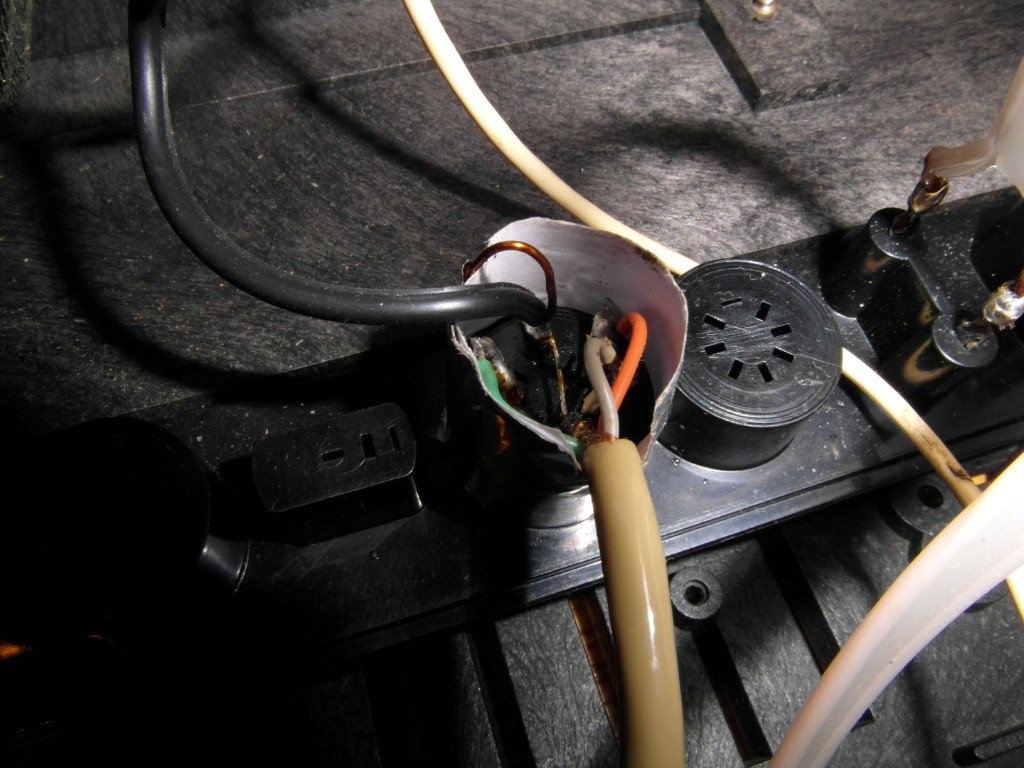

brum pri vyššej hlasitosti (prenoska zdvihnutá nad platňou) spôsoboval "nezaťažený" konektor DIN5 na zadnej stene gramorádia, po pripojení MGF brum zmizol. brum sa odstránil po odtienený tohoto konektoru použitím alumíniovej vodivej pásky, ktorá je spojená s GND prijímača (hneď k dutinke 2 na DIN5) brum po tejto úprave sa už neprejavoval aj pri odpojenom MGF)
tak možno tento návod niekomu ešte pomôže.
"či by sa nedalo niečo urobiť s gramofónom pretože od novoty to hrá dosť ticho a pokiaľ chce majiteľ počúvať aspoň trochu hlasnejšie je potrebné dať bežec potenciometru skoro do 3/4 jeho dráhy a celkovo je zvuk nemastný-neslaný) naviac pri takto vybudenom NFZ preniká do reprodukcie brum
omrkol som schému a jednoznačne mi z toho vyplynulo nie celkom vhodne navrhnuté pripojenie gramoprenosky k vstupu NFZ. tichú reprodukciu spôsobujú rezistory ktorými je signál z prenosky a konektoru DIN prizemnený hodnotu majú 39kΩ. tieto rezistory som vymenil za hodnotu 470kΩ. reprodukcia gramofónu sa upravila do normálu , pre bežne hlasitú reprodukciu stačí dať bežec potenciometru hlasitosti do cca 1/4 jeho dráhy, taktiež aj reprodukcia z pripojeného magnetofónu je prijateľnejšia a obmedzilo sa aj ovplyvňovanie signálu z prenosky (jeho útlm) po pripojení magnetofónu do DIN5.
Signál z gramoprenosky prechádza cez rezistory 470kΩ (majú na starosti prenos nízkych frekvencií - ovplyvňujú basovú zložku) po výmene za hodnotu 750kΩ sú nízke frekvencie (basy) omnoho výraznejšie. Nevýrazný prenos výšok som upravil paralelným pripojením keramiky 47pF do cesty signálu z prenosky, prenos vysokých tónov sa zdvihol a reprodukcia gramo platní sa stala priezračnejšou. zvyšok zapojenia vyhovuje (výstup na nahrávanie pre MGF) po vykonaní úprav dáva zmysel aj použitie korekcií (tónových clon) na vstupe NFZ.
brum pri vyššej hlasitosti (prenoska zdvihnutá nad platňou) spôsoboval "nezaťažený" konektor DIN5 na zadnej stene gramorádia, po pripojení MGF brum zmizol. brum sa odstránil po odtienený tohoto konektoru použitím alumíniovej vodivej pásky, ktorá je spojená s GND prijímača (hneď k dutinke 2 na DIN5) brum po tejto úprave sa už neprejavoval aj pri odpojenom MGF)
tak možno tento návod niekomu ešte pomôže.
