regulovatelný pulzní zdroj - jak upravit ?

[kutilak]

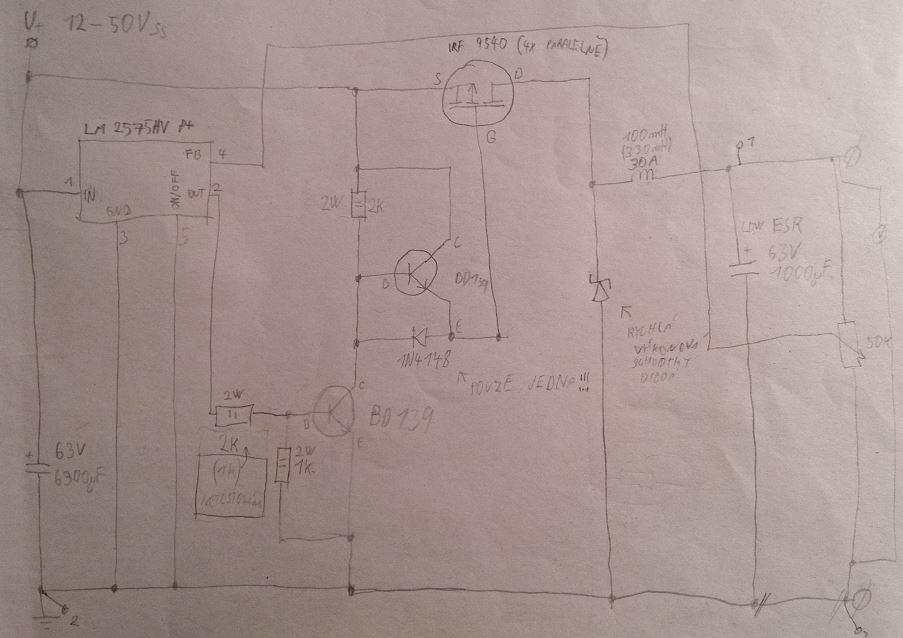

dobrý den , potřeboval bych pomoct s předěláním mého navrhnutého pulsního zdroje výkonovým prvkem jsou fety , konkrétně IRF9540 , je to P kanál a bohužel z nějákého důvodu se mi taky stává že zdroj přestane jít , prostě když už ho zapnu a naskočí , tak jde pěkně regulovat napětí , ale jak mile připojim zátěž , biť jen 120 Ohmů tak se zdroj vypne , rád bych ten problém vyřešil , nejspíš to bude tím jak mam udělaný buzení těch IRF9540 .. rád bych to předělal na N kanálový fety aby to makalo , protože ty seženu výkonější než P kanály .. přikládám obrázek , jakákoliv pomoc je vítána [/img]

[serviceman]

Můžeš mi ozřejmit funkci prostředního tranzistoru?

[kutilak]

ten uprostřed nahoře na obrázku je IRF 9540 dva tranzistory co jsou před ním jsou budící .. IRF9540 se otvírá v pulznim režimu a je to vlastně výkonový prvek který společně s LC filtrem vytváří střední hodnotu napětí .. (klasický princip spínaných zdrojů)

[serviceman]

Tomu rozumím. Prostředním myslím ten prostřední - vertikálně i horizontálně - ten pod FETem. Ale celkem rozumím, že má asi rychle odčerpat náboj z gatu. Proč je u diody poznámka, že je jenom jedna?

[kutilak]

to bylo mojí chybou .. místo toho abych je dal paralelně jsem je dal séiově , tudíš jsem zhoršil účinnost vlastní ochrany tranzistoru ..

[procesor]

a/ to že to prežilo, asi sa ten zdroj nestretol so vstupným napätím nad 20V. To by sa odporučil do silikonóveho neba ten P-mos.
b/ parametre toho zdroja (požadované) by bolo dobré uviesť.
Inak sa niet o čom baviť.
Tak či tak, takýmto experimentálnym zapojením sa vyhodia do obvodu zabudované užitočné najmä ochranné vlastnosti.

[kutilak]

bude to regulovatelný zdroj 1-47V a ten mosfet tam je kvuli posílení proudu .. řádově desítky až stovky ampér jinak už mi fungoval , ale zlobil .. při zatížení šel odběr třeba jen 6A a po několika připojeních a odpojeních se to probralo a najednou 80A .. po odpojení zátěže a připojená znovu to zase nefungovalo .. trošku anomálie to je .. jinak omezení proudu bude do obvodu dodáno dodatečně až bude fungovat spolehlivě bez omezení .. takže ten zdroj jel krásně i na 47V

[procesor]

Netvrdím, že nemôže nejaký elektronický obvod pracovať aj za hranicou max. hodnôt, len by som sa tomu určite snažil vyhnúť, najmä ak to nie je akosi pre fungovanie nutné.
O čom točím je Ugsmax...katalógový údaj pre IRFxxxx je ±20V, v predloženom zapojení to bude viac než 35V

[PavelFF]

Zapojení je velice podobné tomuto: http://www.aca-vogel.de/DCDC-Converter/8AfromLM2575_en.html
http://emproj.com/PowerLM2575
Tam je ovšem napájení jen z pevných 12V a taky z toho netahá "stovky" ampér.

Pokud se to chová jednou dobře, podruhé to nejde vůbec a jindy tak trochu , tak to asi kmitá. Přece jen jsem nenašel nějaký oficiální aplikační list , kde by byl LM2575 namalovaný s posilujícími tranzistory. Takže se dost změnila zpětná vazba a může to kmitat(?). Je tam sice na výstupu obrovská kapacita, ale kdoví. Zejména při požadavku na tak obrovskou změnu výst. napětí.
Taky pochopitelně záleží na rozložení prvků, síle a délce vodičů...

Kromě toho, taky se přidávám s kritikou překračování Ugs o víc jak 100%.

[kutilak]

Tak to tak asi vidím že u mě bude problém s překračováním Ugs .. já jsem to při navrhování nějak nedomyslel a teprv včera jsem si tak říkal jestli to tomu nevadí .. nicméně mě napadlo , jestli by nečlo pomocí malého trafa které bych usměrnil , spojil mínus s mínusem u hlavního trafa a přidal nějáké zapojení se zenerkou kde by bylo max 20V za stabilizátorem by byli oné tranzistory pro buzení fetu .. možná by se tím dala otočit i vodivost fetu , neboli by se dal použít N kanál .. ale to si nejsem úplně jistý .. věděl by někdo jak to provést ?

[serviceman]

Ugs by se dalo snadno omezit odporovým děličem v kolektoru budícího tranzistoru, kdyby nemuselo být vstupní napětí v tak širokém rozsahu 12-50V. Také mě napadla zenerka, ale nevím jak je rychlá.

[jandu]

V tomto zapojení má výrazný vpliv na činnosť D1 a hodnota L1/jej vlastnosti/ Skús zaexperimentovať s tuo indukčnosťou...

[kutilak]

dát tam dělič by nebyl zas takovej problém .. mohl bych to skusit , ale já chci taky zapojení upravit tak aby výkonový fet mohl být N kanál .. jinak s tlumivkou jsem již experimentoval opravdu hodně

[kutilak]

jako takhle to parádně funguje (moje video) http://www.youtube.com/watch?v=dhJzOYHQwiU
problém je akorát v tom že to fungovat přestalo .. to bude na 99% tím překročením Ugs .. dám tam napěťový dělič ... pak to snad bude v cajku .. tím by se i trochu měli zlepšit vlastnosti .. tj. nebude se muset vybíjet tak velký náboj a měla by být rychlejší odezva zdroje .. Potřeboval bych to ale předělat na N kanálový fety ... takhle to zapojení je dost problematický pro další úpravy a z výkonových P kanálů není takový výběr ..

[serviceman]

Předělat to snad není problém. Tím dolním bych otevíral PNP tranzistor s kolektorem přes odpor směrem dolů a k tomu kolektoru bych připojil gate. "Směrem dolů" znamená nějaké malé kladné napětí (stabilizoval bych zenerkou), jen aby nešel gate moc dolů a nepřekročil se zase Ugs.
