Ahojte,
postavil som si Wattmeter od p. Strašila http://www.strasil.net/index.php?text=wattmetr 2,5kW.
Som s ním spokojný, ale potreboval by som ho doplniť o menší rozsah, aby som mohol merať aj malé výkony - spotrebiče v standby, routre, konvertory atd.
Wattmeter meria s rozlišením 0,1W ale pod 5W je nepresný
Chcel by som doplniť rozsah 2500W o 25W rozsah pridaním bočníku a prepínačom. Soft by ostal povodný a namerané údaje by som si vydelil 100mi.
Na prepinanie roszahu by som použil MOSFETy vykuchané zo základnej dosky PC s nízkym Rdson a nízkym budiacim napatím.
Myslíte si, že by to mohlo fungovať? a nemali by parazitne kapacity MOSFETov vplyv na presnosť?
dik
originál aj upravenú schému prikladám
Wattmetr od I.Strašila - úprava
Moderátor: Moderátoři
Wattmetr od I.Strašila - úprava
- Přílohy
-

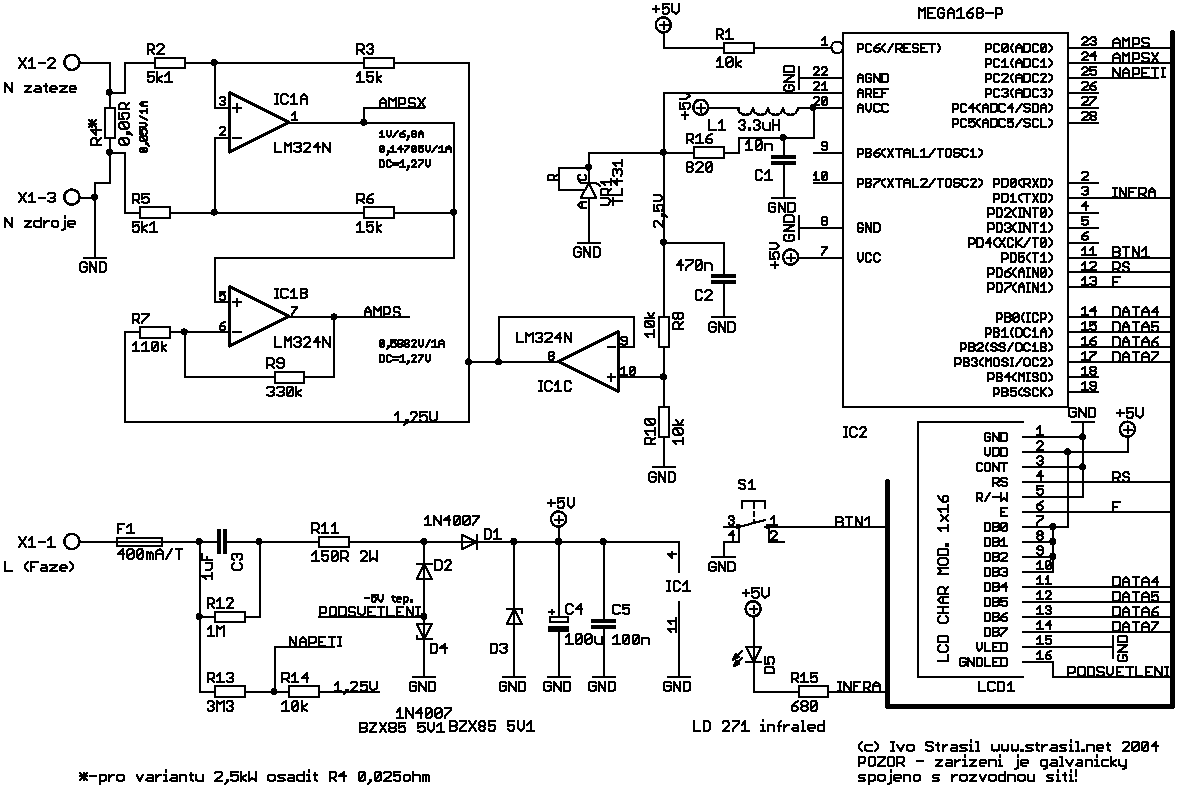

wattmetr-schema.png- (17.03 KiB) Staženo 262 x
-

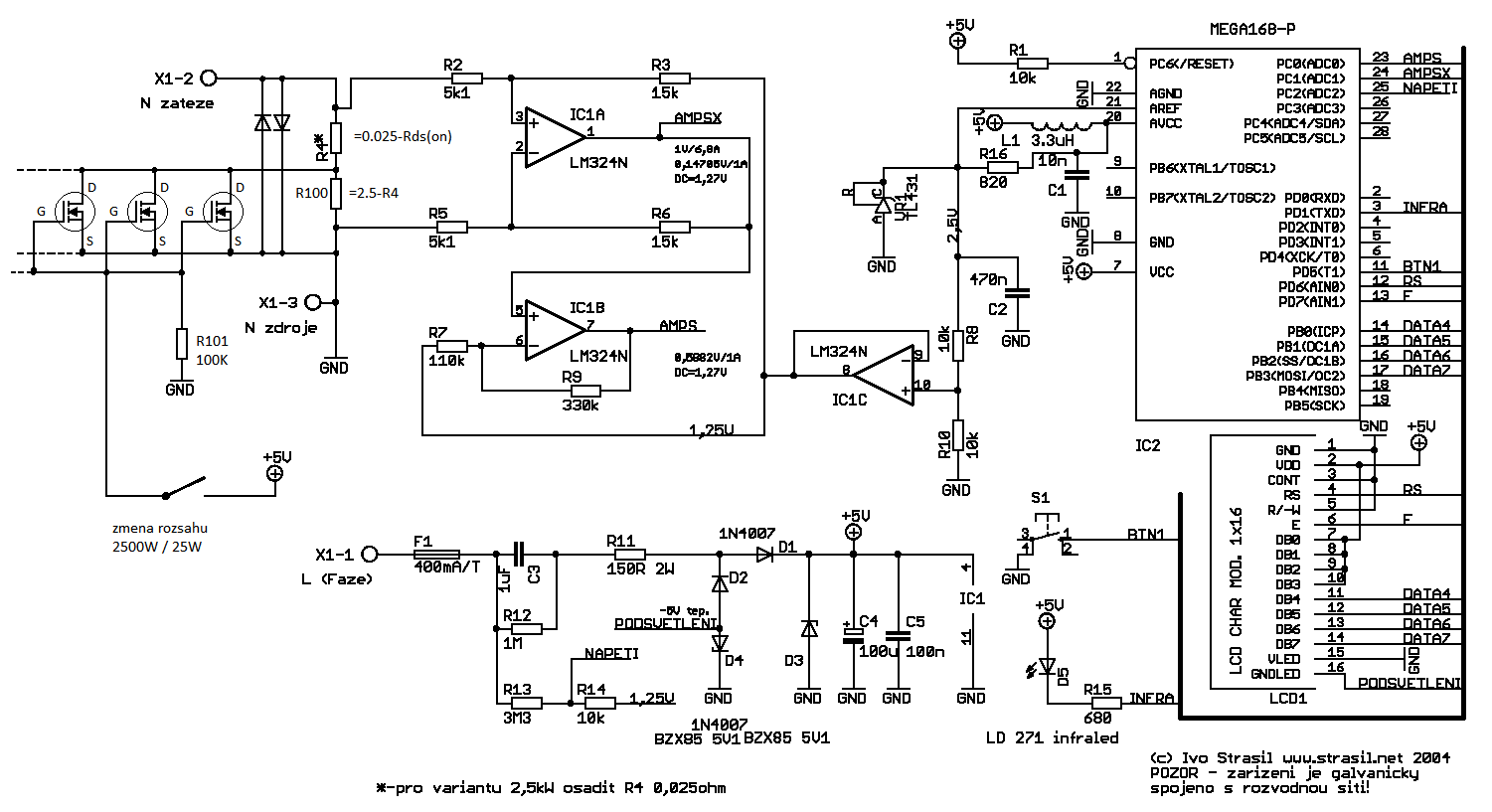

- wattmetr mod.png
- (77.57 KiB) Staženo 349 x
-
ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:
Doufám, že je Ti jasný, jaký napětí bude na tom upraveným bočníku, když na něj omylem připojíš kilowatt místo 0.1W, a doplníš patřičné ochrany ?
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
-
ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:
Diody jsem přehlídnul.
Na dolním schematu totiž nejsou.
Prakticky stejný zapojení používám taky a při zkratu ten OZ stejně nemilosrdně odešel (diody P1000 a bočník 0.05R) - od té doby tam mám o jeden transil víc, bočník samozřejmě z drátu 1.2mm.
Na dolním schematu totiž nejsou.
Prakticky stejný zapojení používám taky a při zkratu ten OZ stejně nemilosrdně odešel (diody P1000 a bočník 0.05R) - od té doby tam mám o jeden transil víc, bočník samozřejmě z drátu 1.2mm.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Atlan píše:preco tam pchat tranzistory a nie vypinac..........
obávam sa, že vypínač mi stabilne nebude držať odpor v jednotkách miliohm. Možno nejaký by sa našiel, ale asi by bol vacší ako celý wattmeter.
Už mám nachystané fety PDJ06N03 pri Vgs 5V a Id 1A som im nameral 6 miliohm, dam ich paralelne 3ks a uvidím.
