david69 · #1 Příspěvek od **david69** » 08 led 2014, 18:12

Zkousim opravit spinany zdroj s UC3842,
deska je vicevrstva hodne vypalena! V podstate hodne prvku bylo vyhorelych,
zdroj je napajen z 600VDC, zkousel jsem jej
pripojit pres oddeleni na 230V~ a zdroj me
nabehnul, pak jsem pouzil IGBT 1200V a
pripojil na sruzene napeti, zdroj se nerozebehnul, mam tam 588VDC a pri prikrmeni 16V na PIN7 zdroj rozebehnu,
startovaci odpor je 2x 120K 0,5W zkousim
zapojeni upravovat, az vykonovy trand upalim, deska jeste neni uplne uhlikova,
mam sanci ho rozkmitat?? Stav desky je ale
hroznej tak nevim :-)

Diky David

#2 Příspěvek od **forbidden** » 08 led 2014, 18:55

Vypálená deska má hrozný svody, ani to nemusí být vidět, když je vícevrstvá. Opravoval jsem tu jedno zařízení, kde hořel oblouk od studeňáku a musel jsem vyříznout značnou část desky, než to bylo v pořádku.

david69 · #3 Příspěvek od **david69** » 08 led 2014, 20:28

jednou jsem resil vypalenou desku v oscu Philips, kde jsem nakonec spatnou cast
odfrezoval, popropojoval slabounkym vodicem a zalakoval, pak uz zdroj 125V bezel...tady to nepujde, priletoval jsem vodice na strane spoju, vykonova cesta byla upalena, takze spis to nepujde :-(

Akorat jsem se chtel zeptat, na napajecim vinuti je za diodou RC clen, tady evidentnenic takoveho nebylo, bouchly kondik 100uF s paralelni malou kapacitou... dal jsem novy 47uF, smd mala kapacita me ukazuje svod, ted v bode za prvni diodou merim asi 150mV, zkusit si jeste pohrat s napajeci vetvi, a pak to vyhodit? Diky
David

david69 · #4 Příspěvek od **david69** » 09 led 2014, 19:45

je to mozna svodem, ale jaky je prubeh napeti na PINu7? Puvodni zapojeni melo filtraci 22uF, datasheet ma 100uF, ted tam
mam pilu, ktera presne nasazuje s oscilatorem, "je napajeci napeti pri startovani aspon trochu stejnosmerny ;-)

"
diky, pekny vecer David

procesor · #5 Příspěvek od **procesor** » 09 led 2014, 20:20

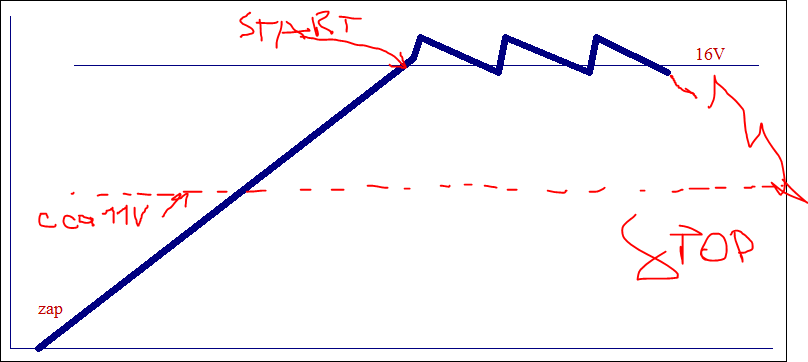

Má tam byť pila. Štartuje fungovanie pri 16V na pine 7.
Keď poklesne na pine 7 pod 11V, vypnú sa oscilácie.
Tá kapacita na pine 7 musí udržať napätie (nad 11V), kým sa zdroj nerozbehne( t.j. nabije aj kapacity na výstupe zdroja). Pri malej spadne napätie skôr. Príliš veľká pri skratoch na sekundári dopomôže odfajčiť výkonový tranzistor, prípadne aj kontroler.

david69 · #6 Příspěvek od **david69** » 10 led 2014, 09:44

Diky moc za obrazek, zapojeni me uz bezi,
napeti padalo hluboce pod 11V, pri kterem
komparator vypina, a bylo to taky pricinou
odpaleni spinaciho IGBT, zkousim zatim na
300VDC, na 600VDC napajeni zatim nemam vhodny tranzistor, myslim ze i kdyz
je deska vypalena, tak to mozna na sdruzene napeti pujde.. Pekny den David
