Rozsahy meracieho prístroja

Zpráva

#16 Příspěvek od **meno** » 20 úno 2007, 14:54

Pri uA rozsahoch ti môžu vychádzať veľké odpory. Poznáš takú súčiastku ako OZ ??? Na meranie tak malých prúdov sa používajú kvalitnejšie prístroje ako len katalógovo zapojený A/D prevodník.

K výkonovému dimenzovaniu bočníka : Poznáš vzorec P=U.I a P=R.I.I ???

Crifodo · #17 Příspěvek od **Crifodo** » 20 úno 2007, 15:05

Měřák určitě není na nic, jenom to chce se realisticky podívat na jeho možnost využití. Panelový měřák s rozsahem 1V má svoje hranice použití, i když je pěkný a profesionální. Když někde najdu motor z pračky, taky to neznamená, že bude vhodný k tomu abych si okolo něj udělal soustruh. A že se mi to vyplatí.
Původně jsem chápal že to chceš použít na měření výstupního napětí/proudu zdroje, tam by se úbytek 1V na bočníku ještě snesl. Jestli z toho modulu chceš dělat kombajn s mnoha rozsahy od µA je podle mě píčovina. Tak se to neřeší, k tomu je kromě dalších věcí potřeba přesný měřicí zesilovač s malým driftem. Citlivost řádu mV pak dává měřáku nějaký smysl. Fakt si něco přečti o měřákách a jejich principech.
Jestli chceš měřák pro univerzální použití, kup si za 2-3 stovky v hypermarketu nějaký čínský multimetr, jestli chceš investovat víc, kup si v odborné prodejně nějaký Fluke za pár tisíc. Vymýšlet kombinovaný měřák jen proto, že máš doma indikaci, je podle mě maření času. Zvlášť když o tom nic nevíš.
Vnitřní odpor změř buď jiným ohmmetrem nebo ho vytvoř připojením odporu na svorky, bude to jen malá chyba jestli ten C520 jiný odpor nemá. Ale tomu bych se divil. Krom toho profesionální modul obvykle má nějaké označení a podle toho se dá doptat na parametry u toho, kdo nějakou dokumentaci má...

ZdenekHQ · #18 Příspěvek od **ZdenekHQ** » 20 úno 2007, 15:10

Ono i v tom případě 5A by to chtělo ss zesilovač, protože úbytek 0.5V na bočníku může být v některých případech celkem dost. Čili spočítat na 50mV nebo 5mV a zesílit.
Co se týká mikroamper, tak tam budeš mít potíží mnohem víc a ten stejnosměrnej zesilovač budeš potřebovat určitě, nehledě na to, že bastlit to je škoda času.

janousek · #19 Příspěvek od **janousek** » 20 úno 2007, 15:24

http://www.datasheetarchive.com/search. ... tDS=Starts

To bude asi dvojka /IC/ DDR volmetr

PavelFF · #20 Příspěvek od **PavelFF** » 20 úno 2007, 16:37

mba: Namaluj si zapojení bočníku na 5A a způsob připojení měřicího modulu. Nakresli si k tomu úbytky napětí , velikosti proudů a pak to sem plácni, ať se na to podíváme. To samé udělej s měřením napětí a děličem pro 35V. Už jen tím, že to budeš kreslit s vědomím, že to uvidí ostatní tě donutí nad tím trochu přemýšlet.

to: janousek, Crifodo, ZdenekHQ,..:

On je to prý v podstatě CA3162.

Ve starých Amarech bylo něco v tom smyslu, že vstupní proud C520 teče ven obvodu jen po zlomek měřícího cyklu, ale zato je dost velký! Neumožňovalo to použít příliš velké odpory v napěťovém děliči, protože to na odporu děliče zvyšovalo úbytek napětí. Tak se tam přidal paralelně kondenzátor, který ten proud pochytal, přičemž napětí vzrostlo jen o pár "dílků". Pak se mohl dát měkčí dělič (větší odpory).

Údaj o vstupním odporu 100 MOhm je mi proto nějak nepochopitelný.

http://pdf1.alldatasheet.com/datasheet- ... A3162.html

#21 Příspěvek od **meno** » 20 úno 2007, 18:31

PavelFF:

Aký prúd tečie z obvodu ??? Na vstupe obvodu je rozdielový zosilovač s vysokou impedanciou !

#22 Příspěvek od **meno** » 20 úno 2007, 18:33

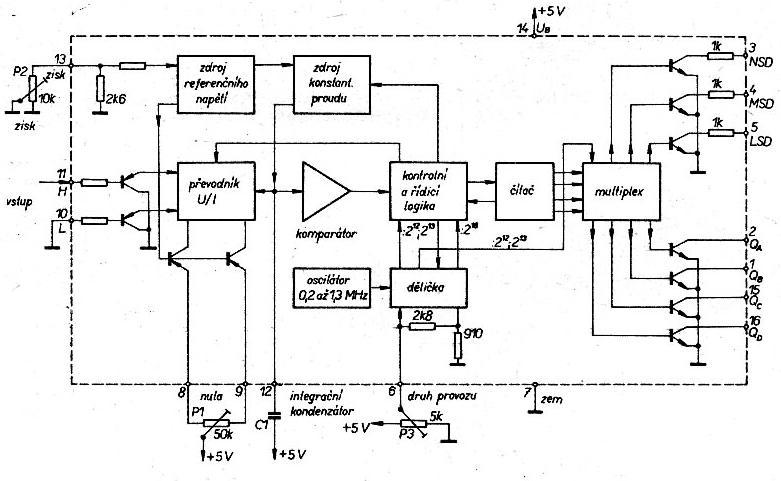

Tu je vnútorná schéma: (Z AR)

PavelFF · #23 Příspěvek od **PavelFF** » 20 úno 2007, 21:57

to meno: Na vstupu jsou PNP tranzistory, takže proud teče ven.

Jak jsem koupil , tak prodávám.

Údajně, pokud bys na vstupní svorky dal odpor 1MOhm, tak měřák ukáže kolem 100mV!

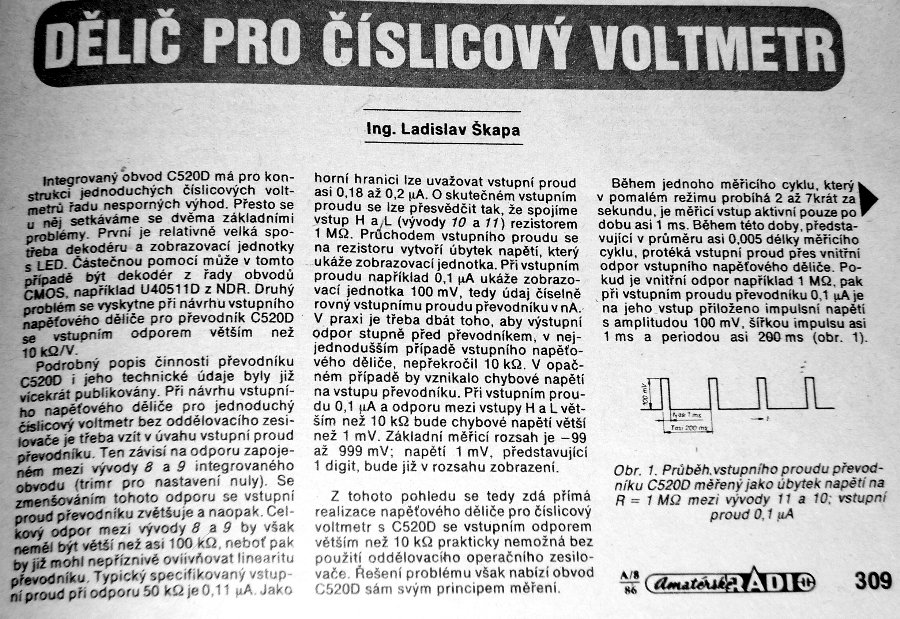

Viz příloha

#24 Příspěvek od **meno** » 20 úno 2007, 22:14

Fíha !

Ale aj to sa dá vyriešiť.
Napr: Pri rozsahu 999V sa dá navrhnúť delič R1=9,99Mohm a R2=10kohm. R2 bude spájať vstupné svorky 10 a 11.

PavelFF · #25 Příspěvek od **PavelFF** » 20 úno 2007, 23:18

Dá se to vyřešit i jinak, a sice přidáním kondenzátoru a odporu. To je napsáno na další stránce.

mba · #26 Příspěvek od **mba** » 21 úno 2007, 07:37

Tak ako to mám teda zapojiť ? Delič aj bočník som už vypočítal. Mám ešte jeden problém v tom module je prasknutý kondenzátor pripojený z vývodu 12 C520 na +5V. Jeho hodnotu nemôžem prečítať. Akú hodnotu tam môžem zapojiť ?

#27 Příspěvek od **meno** » 21 úno 2007, 08:46

Zapoj to normálne ako delič pre meranie napätia a bočník pre meranie prúdu. Pri meraní napätia by pre bežné použitie (v panelovom zdroji) mohol stačiť vnútorný odpor voltmetra 10kohm/V !

Ten kondenzátor s vývodu 12 na +5V je integračný kondenzátor. Myslým že by mal byť 270nF ale môžeš dať aj väčší !
