neznámá součástka

Zpráva

medvidek5 · #1 Příspěvek od **medvidek5** » 18 pro 2013, 19:39

Dobrý den můžete mi poradit kde sehnat nebo čím nahradit tuhle součástku? děkuji moc předem

http://www.freeimagehosting.net/t/fsu81.jpg

procesor · #2 Příspěvek od **procesor** » 18 pro 2013, 20:03

Ktorú z tých dvoch, na tom mini_snímku, máš na mysli?
To drôtené sa nekazí, to s Rxx ti nik nepovie čo je, kým sa nevyjavíš v čom to bolo vložené (ani vývody to nemá?).

Ak to bolo kedysi jedno v druhom, môže to byť rezistor s hodnotou 0,47Ω v keramickom púzdre. Chýbajú mi tam nejaké vývody.

#3 Příspěvek od **PavelFF** » 18 pro 2013, 20:08

Možná to původně byla jedna součástka.

medvidek5 · #4 Příspěvek od **medvidek5** » 18 pro 2013, 20:08

To je jedna součástka to bylo uvnitř toho R47 a bylo to v grafické kartě potřebuji to vyměnit prasklo to a uvnitř toho obalu je to měděné vinutí

medvidek5 · #5 Příspěvek od **medvidek5** » 18 pro 2013, 20:09

a ta graficka karta je MSI R7770

medvidek5 · #6 Příspěvek od **medvidek5** » 18 pro 2013, 20:14

To medene vinuti jsou dvě nožičky a to jsou vývody

Artaban001 · #7 Příspěvek od **Artaban001** » 18 pro 2013, 20:18

Jestli ta "kostička" není jádro, ve kterým byla ta cívka. A jestli ta hodnota není náhodou 0,47uH..

#8 Příspěvek od **jezevec** » 18 pro 2013, 20:19

Tak to tam dej zpátky, stačí tu cívku, není vadná. Ten plastový čtvereček je jen futrálek na tu cívku s popisem (0,47uH) a nemá na funkci žádný vliv.

medvidek5 · #9 Příspěvek od **medvidek5** » 18 pro 2013, 20:24

tak to je super Díky moc vyzkouším

#10 Příspěvek od **Zaky** » 18 pro 2013, 21:32

Ještě bych ověřil, že domeček je opravdu jen zbytečný plast a ne nezbytný ferit.

#11 Příspěvek od **PavelFF** » 18 pro 2013, 23:00

Taky bych to tak viděl. Velikost jen odhaduji, ale vidím tam asi 5-6 závitů a bude to mít tak asi 3-5mm v průměru. Podobné (spíše větší)cívky, co mám doma mají asi 8závitů, v sobě jádro a indukčnost asi 0,68uH.
Když jsem namotal asi 8 závitů na průměru 4mm a bez jádra, indukčnost byla pod 0,2uH.
Takže bych tam čekal jádro a možná je stále uvnitř té cívky.

procesor · #12 Příspěvek od **procesor** » 18 pro 2013, 23:29

Mi je záhadou tá deštrukcia. Jadro bude niekde pod stolom

Behemot · #13 Příspěvek od **Behemot** » 20 pro 2013, 14:43

Samozřejmě, že je to celé jádro. Kompletně celé je to z feritu a z jediné volné strany bývá vinutí zalité. Díky obklopení jádrem nedochází k takovým ztrátám vyzařováním do okolí a vůbec jsou tlumící účinky lepší, ve vysokofrekvenčních vyokoproudových napájecích modulech (grafické karty), základní desky) se to používá už nějaký pátek.

Jinak mám tu v šupleti všelijaké tady ty cívky vypájené, můžu poslat.

Kvicala_r · #14 Příspěvek od **Kvicala_r** » 25 led 2014, 01:40

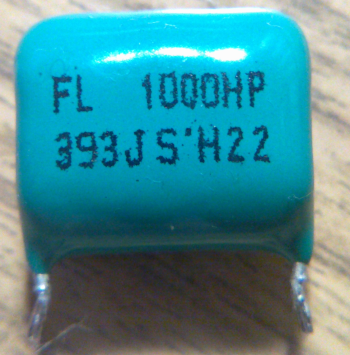

Odhaduji správně 39n / 1000V? Při letmém pohledu na DPS je v serii s primárním vinutím tráfka spínáku na cca 200W, což jsem ještě neviděl... Měřák C mám jak na potvoru mimo domov.
