DC/AC 24/230-1600W

Zpráva

petrl · #1 Příspěvek od **petrl** » 27 led 2014, 19:55

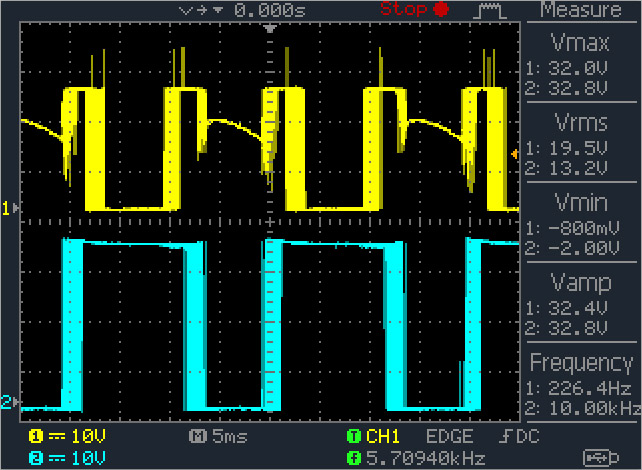

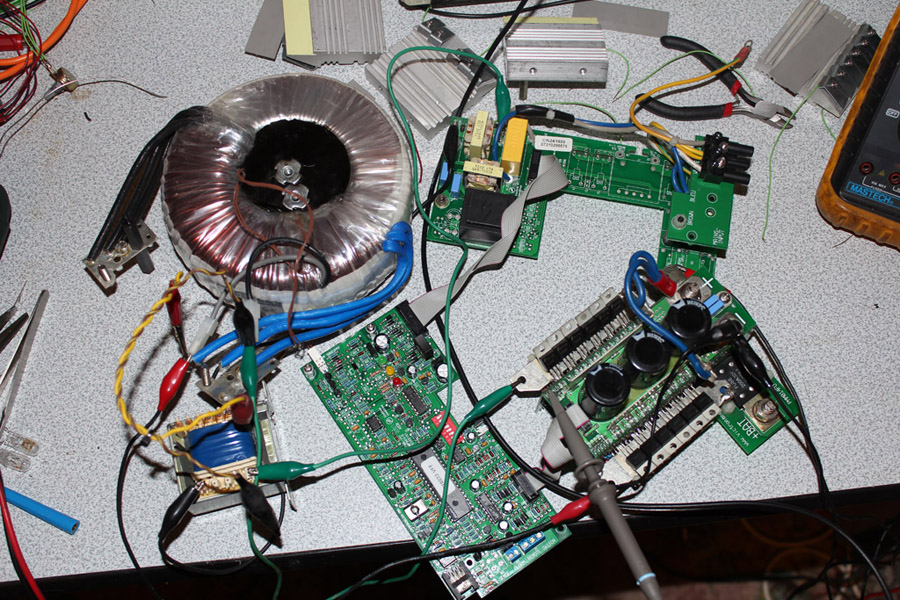

Zdravim, uz nekolik dnu resim menic napeti od vistron energy na 24V/1600W. Zakladem je 24ks FET 75345 tranzistoru a toroidni transformator. Jako ovladaci clen tranzistoru je pouzit integrovany obvod HIP4082. Ve vykonnove casti jsem nasel jednu prorazenou shotky diodu a jeden odpor (2 ohmy). Po vymene a naslednemu zkouseni se menic stale nerozebehne a na 5A laboratornim zdroji mi hodi na malou chvilku pretizeni (silnejsi zdroj jsem nezkousel-nepredpokladam ze je 5A malo na chod naprazdno). Nahradil jsem na zkousku velky toroidni transformator malym trafickem a s tim to tak nejak funguje ale traficko se trochu zahriva. Na vystupu z HIP4082 jsem osciloskopem zjistil na jednom kanalu rozdil oproti druhemu. Mate nejaky napad kde muze byt problem? Dekuji moc

cabernet · #2 Příspěvek od **cabernet** » 28 led 2014, 06:34

Mozno tomu po oprave uz nebude nic, len to bude potrebne odskusat cez tvrdsi zdroj. (baterie s poistkou) Tak to robim ja.

petrl · #3 Příspěvek od **petrl** » 28 led 2014, 21:41

Dnes jsem zkusil pouzit velke toroidni trafo ale aby mi nepretezoval menic, zapojil jsem koncaky na jeho vystup, teda tam kde by melo byt 230V pri provozu (nameren odpor civky asi 2ohmy). Na osciloskopu to vypada mnohem lepe. Otazka teda zni, mam menic slozit i s chladicema a pripojit ho na tvrdych 24V pres nejakou cca treba 10A pojistku? Je vubec mozne ze by si ten menic vzal tolik proudu pri startu? BTW: v menici je velka pojistka 250A. Dekuji za rady.

cabernet · #4 Příspěvek od **cabernet** » 29 led 2014, 07:07

Pokial to mas aspon takto odskusane, pripoj bateriu ale cez mensiu poistku. Zapinaj to naprazdno.

danhard · #5 Příspěvek od **danhard** » 29 led 2014, 08:33

Vypadá to, že ti nespíná jedna high-side větev můstku.

Atlan · #6 Příspěvek od **Atlan** » 29 led 2014, 19:50

Podla mna zle zvolena meriacia metoda, ten horny driver je urcite budeny z plavajuceho zdroja..... Zabezpec oddelene napajanie a zmeraj co ide priamo na spinaci tranzisror high budica. Staci ked zmeras len ten horny tj jednokanalovo.

petrl · #7 Příspěvek od **petrl** » 30 led 2014, 21:19

Atlan píše:Podla mna zle zvolena meriacia metoda, ten horny driver je urcite budeny z plavajuceho zdroja..... Zabezpec oddelene napajanie a zmeraj co ide priamo na spinaci tranzisror high budica. Staci ked zmeras len ten horny tj jednokanalovo.

Je to mereno pred vykonovym stupnem, hned za IO HIP4082. Za vykonovym stupnem je ten samy tvar. Vyzkousim to natvrdo pres tvrdsi zdroj, preci jen je tam vykonove trafo a pri zapnuti muze mit asi tak velky odber.
