Napájení laseru

Zpráva

brozpa · #1 Příspěvek od **brozpa** » 12 úno 2014, 21:38

Zdravím,

nedělal někdo z vás něco podobného?
Chtěl bych postavit napájecí zdroj pro laser s digitálním řízením a nevím si s tím moc rady..

Díky za rady

#2 Příspěvek od **Michal22** » 12 úno 2014, 21:57

Podle toho zapojení se jedná buď přímo o nějaký integrovaný obvod, případně taky třeba o modul.
Pokud k tomu nedáš víc informací, tak se jedná pořád a pouze jen o určitý druh věštby...

weed_smoker · #3 Příspěvek od **weed_smoker** » 12 úno 2014, 22:09

Záleží,jestli to chceš na přenos dat nebo jenom na svícení.
Na obyčejný svícení používám tenhle driver (z celýho toho shématu jenom to s časovačem 555 napájenýho přes ten trand BC337 se zenerkou 3V6 a odporem).Funguje to jak s červenou diodou v mosazi,tak s diodama z CD/DVD a dokonce s diodou ze čtečky EAN.
U přenosu dat ubude ta 555 se součástkama okolo,zůstane jen 3V6 zdroj a druhej trand s 1k odporem v bázi,kam jdou data(kde 0 je klidovej stav a 1 aktivní).

BTW. Kde sehnat ŽLUTEJ laser s výkonem 50-300mW :?:

brozpa · #4 Příspěvek od **brozpa** » 12 úno 2014, 22:32

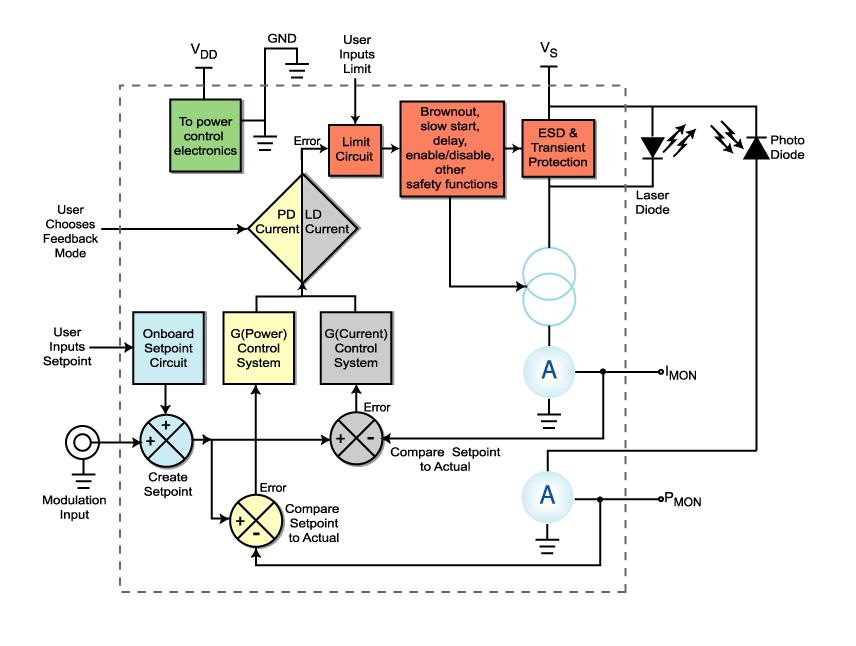

Našel jsem to tady:
http://www.teamwavelength.com/info/lase ... rivers.php

HiGhLaNdEr · #5 Příspěvek od **HiGhLaNdEr** » 15 úno 2014, 08:12

Ono to neni žádná legrace udržet tu laserovou diodu stabilní. Snímáš proud fotodiodou a na základě toho reguluješ proud laserovou diodou. Problém je v tom regulátoru. Musí být velmi dobře navržen. Laserovka neodpustí nic. Hlavně ta regulace nesmí za žádných okolností kmitat. Takže doporučil bych integrované řešení. Ale jsou to obvody ne moc dostupne za ne moc dobrou cenu. Základem je mít identifikovaný typ laserové diody a datasheet s VA charakteristikou laserovky a fotodiody. Digitálně řízený myslíš výkon té laserovky nebo nějakou modulaci ?

brozpa · #6 Příspěvek od **brozpa** » 15 úno 2014, 23:23

To je mi jasné, že to není legrace..
Ano, chci řídit výkon diody přes nějaký mikrokontroler.

HiGhLaNdEr · #7 Příspěvek od **HiGhLaNdEr** » 17 úno 2014, 21:41

V tom by nemněl být problém pokud si vytvoříš zdroj proudu řízený tim kontrolerem. Prostě jednoduchý D/A převodník odpor/kond na noze s PWM. Na kondu bude nějaké napětí závislé na PWM z procesoru. Tim napětim můžeš řídit zdroj proudu pro laserovku. Třeba tímto zdrojem proudu:

http://circuit-diagram.hqew.net/Laser-D ... 21569.html

Na fotodiodě můžeš měřit odezvu a korigovat výkon podle teploty laserovky. Samozřejmě to chce datasheet abys mohl nějak udělat tabulku výkonů a přepočítat jí na pwm.. A udělat nějaý jednoduchý výpočet výkonu třeba podle toho napětí nasnímaném na té fotodiodě. Nějak skalibrovat aby ten výkon co nastavíš byl správně,..

HiGhLaNdEr · #8 Příspěvek od **HiGhLaNdEr** » 17 úno 2014, 21:53

http://www.analog.com/en/fiberoptic/las ... oduct.html

nebo si sežeň toto..

brozpa · #9 Příspěvek od **brozpa** » 18 úno 2014, 00:14

Zatím mockrát děkuji za rady!

Určitě se ještě ozvu...

weed_smoker · #10 Příspěvek od **weed_smoker** » 18 úno 2014, 23:30

Některý lasery ale FD nemaj,zpětná vazba do napáječe chybí (dioda má akorát červenej fous + a bílej fous - ),například dioda v promítadle s motorama z AR(2 a víc zrcadel,různý otáčky) nebo s povozem ZEPAX:

BTW.jestli někde najdu rozbitej projektor,zkusil bych poskládat něco 5barevnýho s DLP

bu2520 · #11 Příspěvek od **bu2520** » 19 úno 2014, 07:09

taky jsem se setkal se specializovanám IO který byl použit v infra čidlech na splachování vody na hajzlíkách a ten měl na jednom pinu vysílací a na druhém přijímací diodu a trochu bižuterie okolo bohužel nepamatuju označení, ty senzory vyráběla česká firma

sis2 · #12 Příspěvek od **sis2** » 19 úno 2014, 09:17

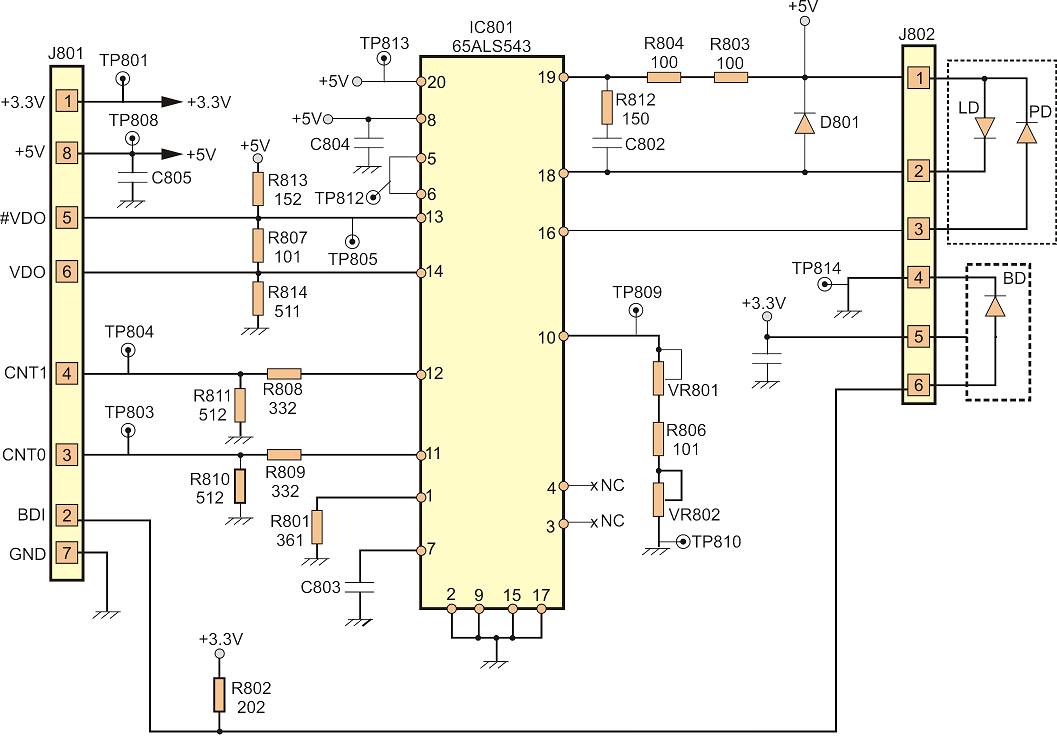

Schema s obvodem SN65ALS543, který se používá v laserových tiskárnách, je v příloze.
Na http://www.mirpu.ru/print/38-laserprint ... ls543.html je podrobný popis. Jsou to ruské stánky, tak otevírat jen s fungujícím antivirem. Jinak často naskočí trojský kůň nebo "Policie České republiky"!!!

Pokud chceš jen něco na světelné efekty, stačí zapojení dvojtranzistorového laserového ukazovátka - těch je na netu spousta, stačí hledat "Laser driwer"
