WQF105

Zpráva

Celeron · #1 Příspěvek od **Celeron** » 19 úno 2014, 17:45

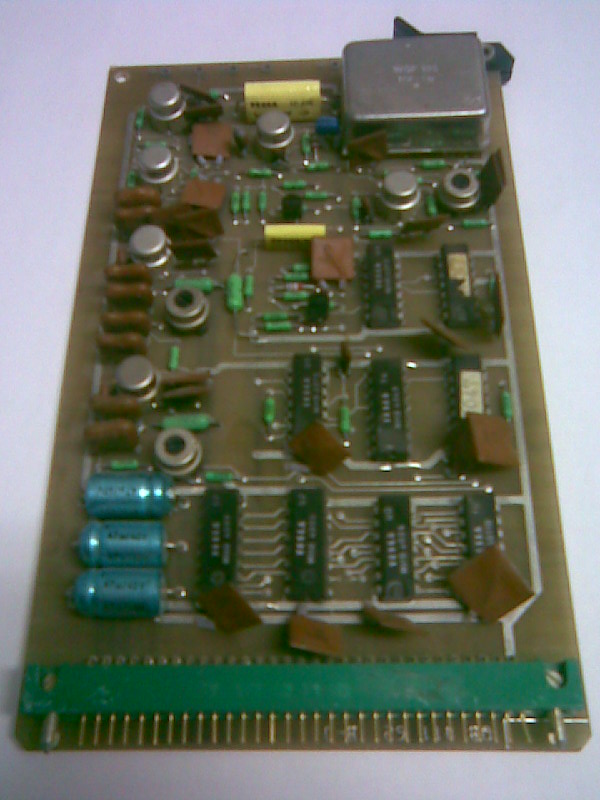

Nevíte prosím někdo, co to je? Plechová škatule 2x12 noh s roztečí 22,5 mm. (pravý horní roh) Asi nějakej hybrid, oscilátor, filtr?? Mě by se líbilo, pokud by to byl termostatovanej normál.

Ale asi nebude. V tesláckých katalozích ani čárka, našel jsem jen WQF100 (pásmová propust). Teslácká deska s FRB konektorem, osazená několika MAA741, 748 a mosama 4099 (paměť 8 bitu), 4024 (čítač), 4011 (4xnand), 4013 (2xD), 4049 (6x inverze), 4047 (monostabil). Nějaká splácanina digitálu a analogu, čert ví z čeho. WQF105 má zapojených jen 5 noh, AD nebo DA převodník to taky asi nebude.
Jirka

serviceman · #2 Příspěvek od **serviceman** » 19 úno 2014, 18:20

Co je na té škatuli napsáno?

weed_smoker · #3 Příspěvek od **weed_smoker** » 19 úno 2014, 19:10

Může to bejt měnič DC/DC se symetrickym výstupem nebo jenom invertor ,výkon tipuju tak 2-5W max.Jde poznat tak,jestli jsou spoje tlustý jako napájecí okolo těch OZ.Vstupní napětí se dá určit hrubě podle elytů v napájení.U obvodů MHB4xxx obvykle 5/9/12/15 V.

ohryzek36 · #4 Příspěvek od **ohryzek36** » 19 úno 2014, 19:58

Tipuju to spíš na nějakou písmovou / horní / dolní propust - minimálně proto, že všechny zdokumentované obvody WQFxxx jsou frekveční propustě nebo podobné věci...

Celeron · #5 Příspěvek od **Celeron** » 19 úno 2014, 22:40

serviceman píše:Co je na té škatuli napsáno?

WQF 105 RR-1N

Proč ale nějaká propust na asi ne moc rychlý digitální desce?
Měnič to nebude. Z FRB jde 5 tlustých spojů, 2 x zem, + a - do napájení 741
a další na napájení 4000 řady. Z tý škatule jsou 2 vývody RC články do země ale s obyčejnou keramikou 100N, takže rezonanční kapacita pro filtr to taky není. Až bude čas, tak na to dám napájení a kouknu oscilem jestli se to nějak projeví.

Jirka

OK2STO · #6 Příspěvek od **OK2STO** » 20 úno 2014, 07:29

Zdravím, je to deska z ovládací skřínky základnové radiostanice Tesla ZR31, používáná v 90 létech u policie. Funcki této desky si již nepamatuji, musím se podívat do dokumentace jestli ji ještě mám.
Jarda

Celeron · #7 Příspěvek od **Celeron** » 20 úno 2014, 19:24

Sakra, kde se ve sběrným dvoře vzala policajtská deska? Doufám, že tam neodkládaj i bouchačky.

Díky, kdybys vyčetl, co to je za součástku. Ale asi to bude opravdu nějakej filtr.
Jirka

OK2STO · #8 Příspěvek od **OK2STO** » 20 úno 2014, 21:33

To je jednoduchý, když se tento systém likvidoval, tak jsme to rozebírali a přijela si pro to firma určena k likvidaci pozůstatků a co s těmi zbytky udělali to nevím.
Dokumentaci již nemím, ale myslím že tento hybrid byl součástí signálové cesty pro tzv.maskovač hovorů, ale nejsem si již jist.
Jarda

OK2STO · #9 Příspěvek od **OK2STO** » 21 úno 2014, 10:10

Tak jsem trochu propátral pamět a moji dokumentaci a zde je výsledek :
VQF 105 je maskovač hovorů, obrací fázi modulace kolem nosného kmitočtu.
Tento hybridní zákaznický obvod byl vyráběn pro použití ve stanicích ZS31 a VR 31, později byl nahrazen destičkou složenou z několika součástek a dvou IO TAE4453 a TAE 1453.
Dále byl nahrazen v kapesních radiostanících PR37 zákaznickým hybridem M105 a později ve stanících Motorola obovodem FX118.
Jarda

#10 Příspěvek od **jjilek** » 26 úno 2014, 16:46

OK2STO píše: přijela si pro to firma určena k likvidaci pozůstatků a co s těmi zbytky udělali to nevím.

Co myslíš, že se s tím šrotem dělá. Oddělí se velké kovové součástky, odstřihnou pozlacené konektory a zbytek se mele a dál zpracovává jako surovina, bohatá zejména na Au a Pd. Už jsem před časem tady popisoval, jak. Samozřejmě, když se občas někomu líbí nějaká deska, tak se dá stranou na součástky a většinou se po čase přidá zpátky ke šrotu. J.
