Zdravim,
Mam dobny problem s timhle spektrakem. Vse funguje az na mereni frekvence pri prepinani pozice start(STR)/centrovane(CTR). V poloze STR je vse ok (obrazek 1). Pri prepnuti do rezimu CTR se obraz spravne vycentruje ale meric frekvence ukazuje ze je mimo rozsah, pritom by mel ukazat frekenci prvni harmonicke (obrazek 2). Pokud obraz v rezimu CTR pomoci zmeny frekvenci posunu na zacatek obrazovky tak se ukaze spravna hodnota frekvence na meridle (obrazek 3). Vstupnim signalem je obdelnik 1Khz se stridou 1:1. Prochazel jsem schemata, ale bouhzel jsem zatim neprisel na to kde by mohla byt ta zrada. Poradi prosim nekdo?
Kompletni dokumentace k pristroji:
http://www.ko4bb.com/Manuals/HP_Agilent ... alyzer.pdf
Spektralni analyzator HP3580A
Moderátor: Moderátoři
Spektralni analyzator HP3580A
- Přílohy
-

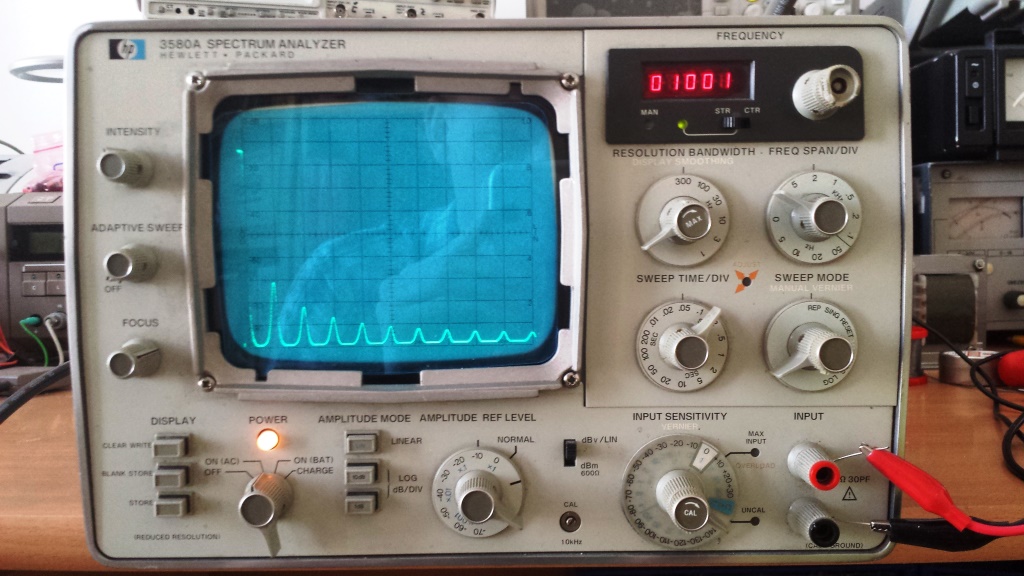

20140309_135809.jpg- obrazek 3 - CTR 1khz - posunuto na zacatek obrazovky
- (196.18 KiB) Staženo 104 x
-
- 20140309_135733.jpg

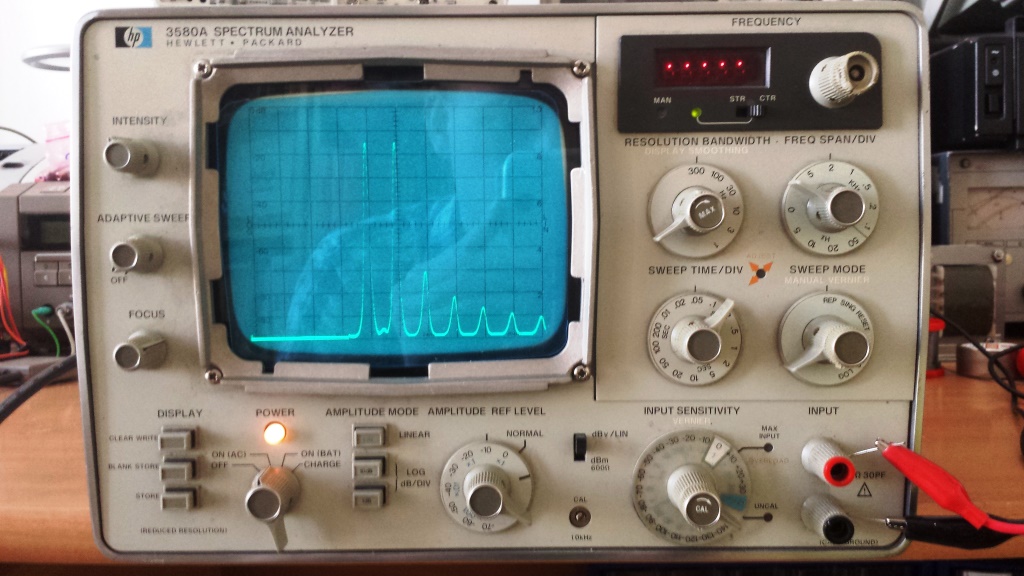

- obrazek 2 - CTR 1khz
- (202.57 KiB) Staženo 121 x
-
- 20140309_135719.jpg

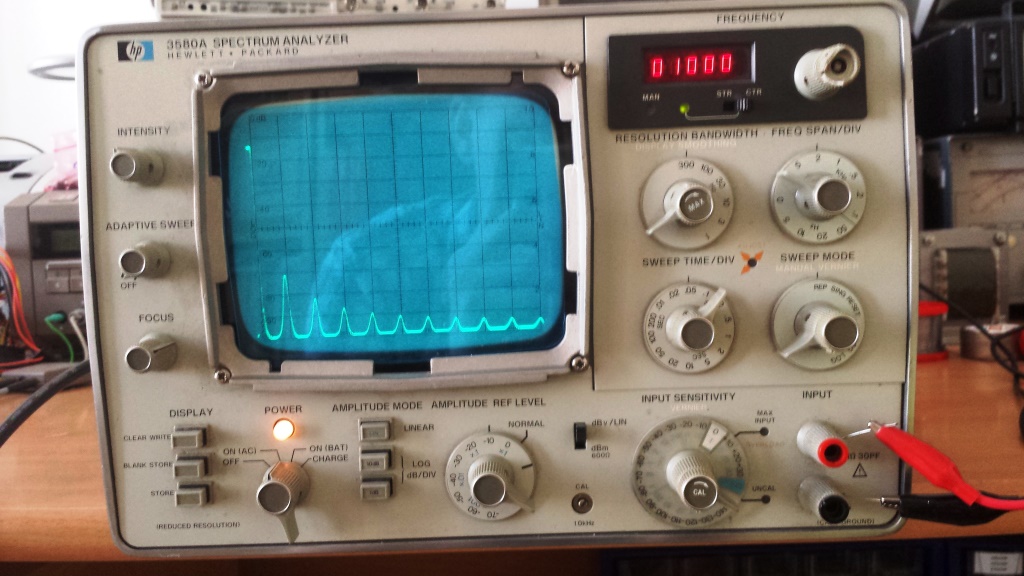

- obrazek 1 - STR 1khz
- (210.36 KiB) Staženo 136 x
