Dell Vostro 1220 - DC Power jack pinout?

Zpráva

frantacech · #1 Příspěvek od **frantacech** » 15 kvě 2014, 16:15

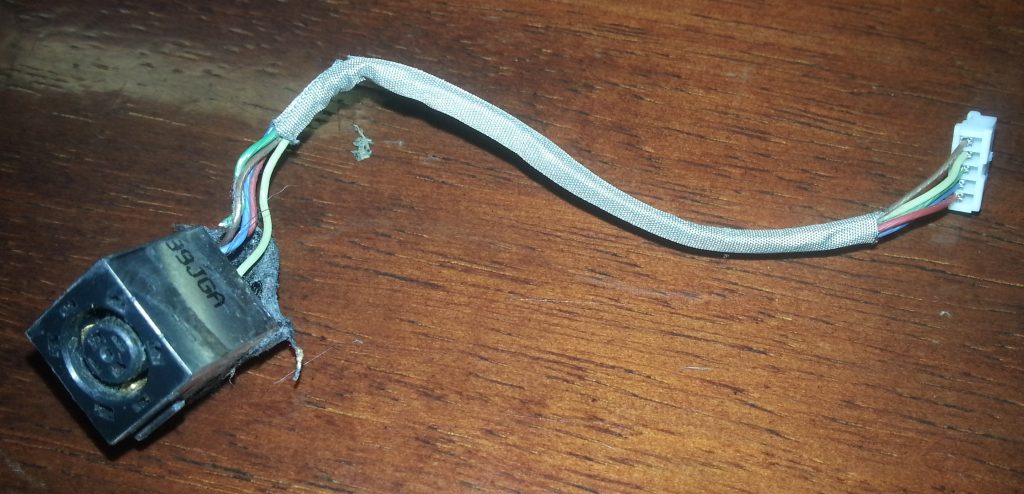

Nemate nekdo pinout? Mam tady otluceny kousek co nenabiji a je tam 5 dratu - 4 urvane.

Rad bych vedel jiste kam patri bez experimentu.

KUBO · #2 Příspěvek od **KUBO** » 15 kvě 2014, 16:33

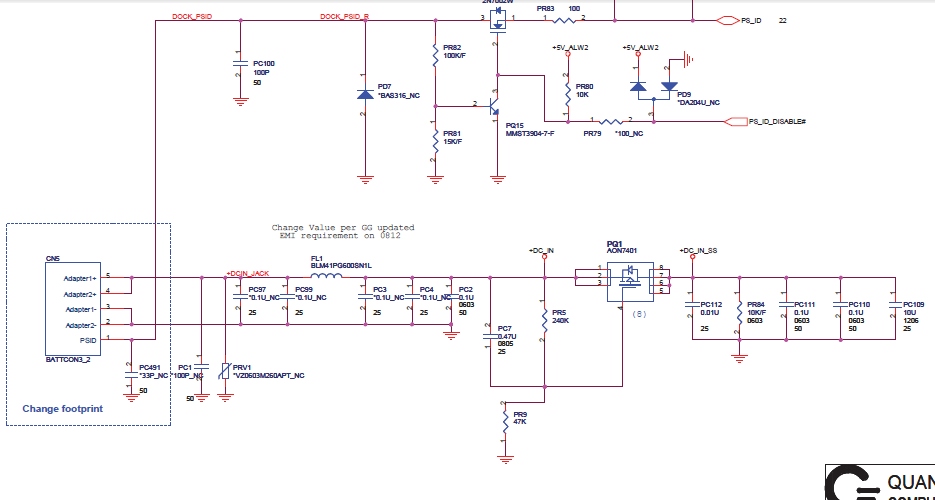

Podľa schémy sa to dá opraviť str.39

https://drive.google.com/folderview?id= ... FVMdUZKMHc

frantacech · #3 Příspěvek od **frantacech** » 15 kvě 2014, 19:07

KUBO píše:Podľa schémy sa to dá opraviť str.39

https://drive.google.com/folderview?id= ... FVMdUZKMHc

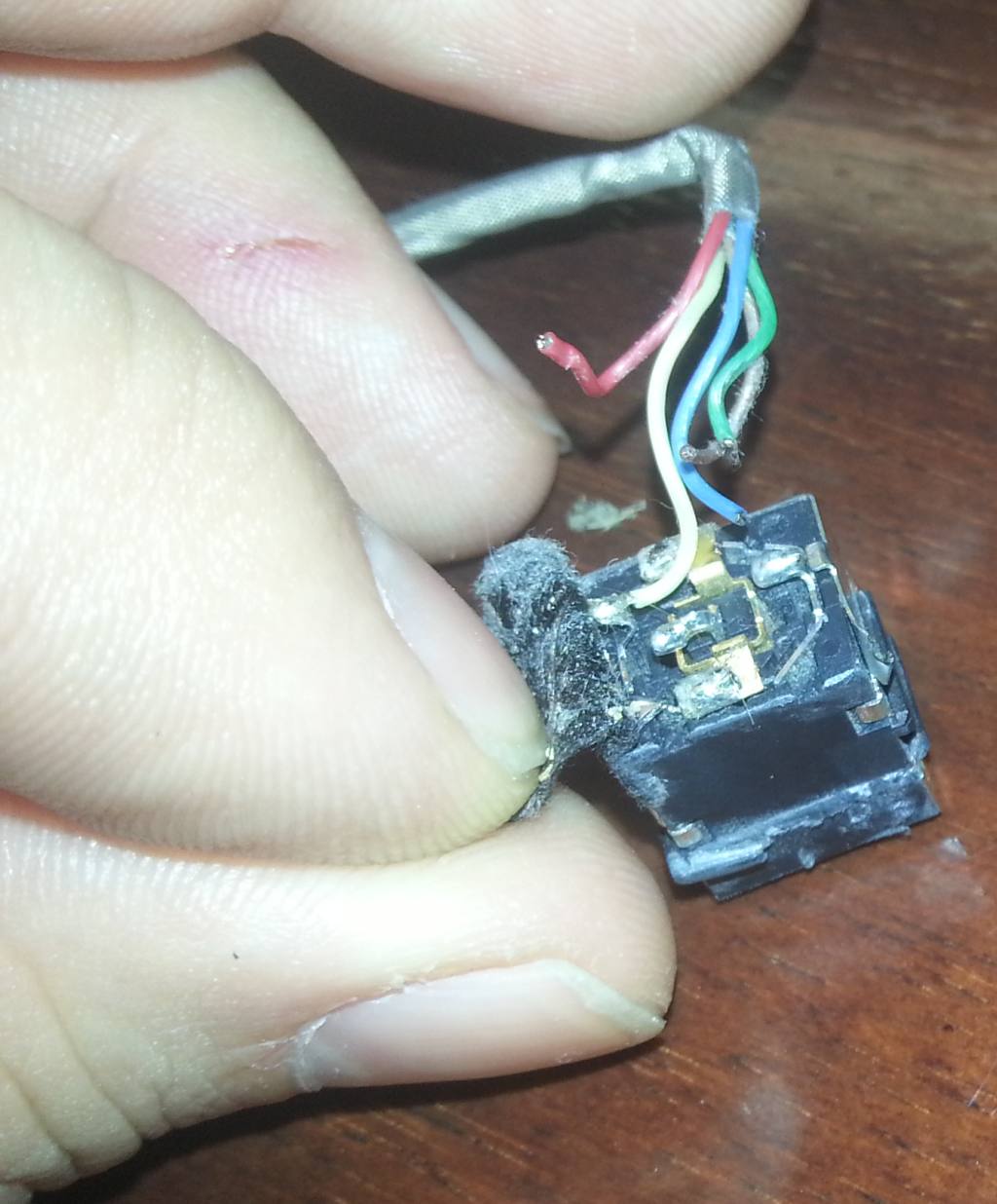

Dekuji, perfektni, ale zatim z toho nejsem moudry, nevim ktery pin je ktera barva a cislovani pinu konektoru

#4 Příspěvek od **rnbw** » 15 kvě 2014, 19:39

Tak zober ohmmeter do ruky a na zakladnej doske zmeraj, ktore dva piny su GND (tie pojdu na vonkajsiu stranu valca konektora) a ktore napajanie (vnutorna strana valca). Ostane ti posledny, ten ide na stredny pin.

frantacech · #5 Příspěvek od **frantacech** » 15 kvě 2014, 20:24

ok, udelam to tak, skvela idea
