PFC zdroj asi 400V 350W

Zpráva

BOBOBO · #1 Příspěvek od **BOBOBO** » 26 kvě 2014, 11:37

Zdravím přispívající . Stavěl již někdo něco podobného fungujícího a hlavně s popsanou konstrukcí L prvků i s dosažitelným jádrem ? Děkuji

ZdenekHQ · #2 Příspěvek od **ZdenekHQ** » 26 kvě 2014, 13:30

A čím to chceš napájet ? PFC je z principu zvyšující měnič, nikoliv snižující.

BOBOBO · #3 Příspěvek od **BOBOBO** » 26 kvě 2014, 14:08

Bude to jak píšeš . Nwm , tedy odhadnu na 400V 1A . Je to ten spínaný zdroj Manson . Asi jsem koukal na to zapojení v DS a nevšiml si vstupního U . Zdroj zdroje uvnitř vyhořel , a tak jen tipuji , kolik a kde mohlo být . Je fakt , že v katalogu je výstup z 230 st na 400ss . U polovodičů nemám takováto napětí rád , mám před ním respekt . No a na vyhořelé desce jsem vše až na trafo-tlumivku vyměnil a nejede to . Tak bych chtěl udělat to krmení i jinak . Není nijak v originálu na výstup vázáno . Pokud to bude napěťově tak , tak zkusím jen usměrnit síť . Jinak ten zdroj posype stejně na SD . A změním nadpis .

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 26 kvě 2014, 14:19

Pokud ten zdroj funguje i bez PFC, tak tam PFC kvůli pár set watům být nemusí. Ale často je tam podpěťová ochrana a jak není na elytu přes 400V, samotnej spínanej zdroj nenaběhne.

BOBOBO · #5 Příspěvek od **BOBOBO** » 27 kvě 2014, 05:49

No on tam vyhořel i druhý pomocný zdroj a nevím , jak je na tom vlastní výkonový výstupní střídač . Tak jsem chtěl nejprve rozjet i na jiném zapojení to PFC , i pro mou první zkušenost . Integráče jsem si koupil a jinak , až na tu pitomou indukčnost , tam vlastně nic není .

ZdenekHQ · #6 Příspěvek od **ZdenekHQ** » 27 kvě 2014, 10:31

Hlavně napiš, jakej máš ten řídící šváb. Ono je víc verzí PFC.

BOBOBO · #7 Příspěvek od **BOBOBO** » 27 kvě 2014, 11:57

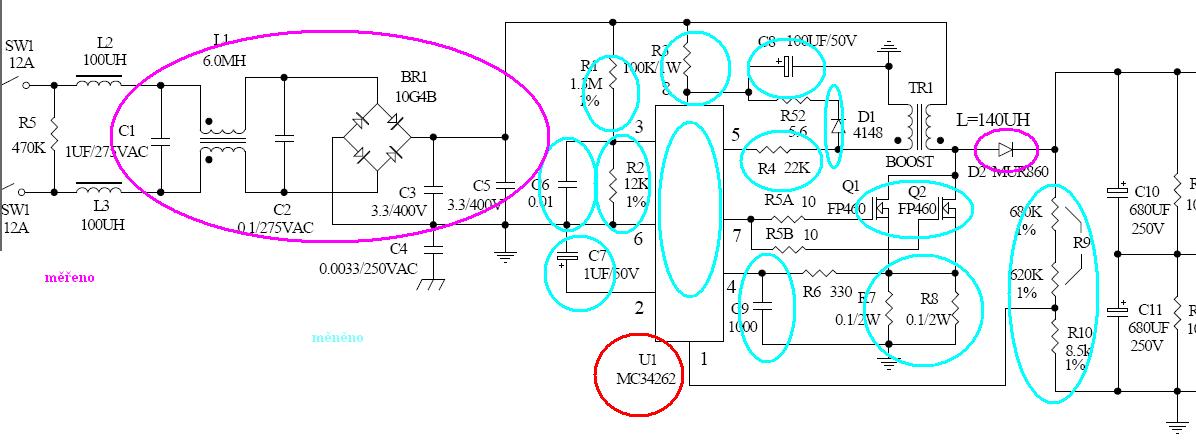

Tento .

ZdenekHQ · #8 Příspěvek od **ZdenekHQ** » 27 kvě 2014, 15:12

Další zásadní bod je se podívat na buzení FETů, co se tam děje.

Mimochodem, pokud to testuješ přes "ochrannou" žárovku v serii se sítí, tak ji zahoď a dej tam nějakej 400W-800W přímotop, nejlépe infra.

BOBOBO · #9 Příspěvek od **BOBOBO** » 28 kvě 2014, 06:25

Testuju , zaměním . Mám to odpojené od dalších napájených obvodů . Doporučíš nějak zatížit ? Zatěžoval jsem asi 40W . Ty FETy to i nové odprásklo , tak tam mám jeden invertorový . Pulzovalo to s ním stejně , jako s těmi dvěma originály . Zde si malinko postěžuji . Ty trandy mi přivezl nové z AME majitel zdroje . Ani jsem se na ně pořádně nedíval a až to znovu odešlo , tak jsem zjistil , že jeden kus dali A !!!

ZdenekHQ · #10 Příspěvek od **ZdenekHQ** » 28 kvě 2014, 13:21

Fet tam dej na pokusy klidně jen jeden, dá se to testovat i bez zátěže, jinak dvě žárovky 100W do serie. Do serie se sítí onen zmíněný 400W přímotop, žádný žárovky.

Pak uvidíš, co se stane - jestli se přímotop nažhaví nebo jen krátce blikne. I ta tlumivka může být vadná.

ZdenekHQ · #11 Příspěvek od **ZdenekHQ** » 28 kvě 2014, 13:24

A ještě jedna rada - dává se tam výkonová dioda, anoda na výstup Graetzu, katoda na ten 400V elyt. Zabrání přesycení tlumivky při zapnutí a nabíjení elytů.

BOBOBO · #12 Příspěvek od **BOBOBO** » 28 kvě 2014, 13:24

Já to tipuji na ni , no přezkouším dle Tvé rady , i když majitel už nedoufá ... anebo svody v desce . Ale stavět to celé vedle , když mi bylo řečeno , aby to moc nestálo ..
