Multimetr DT830B schéma

Zpráva

petrvk · #1 Příspěvek od **petrvk** » 27 kvě 2014, 17:34

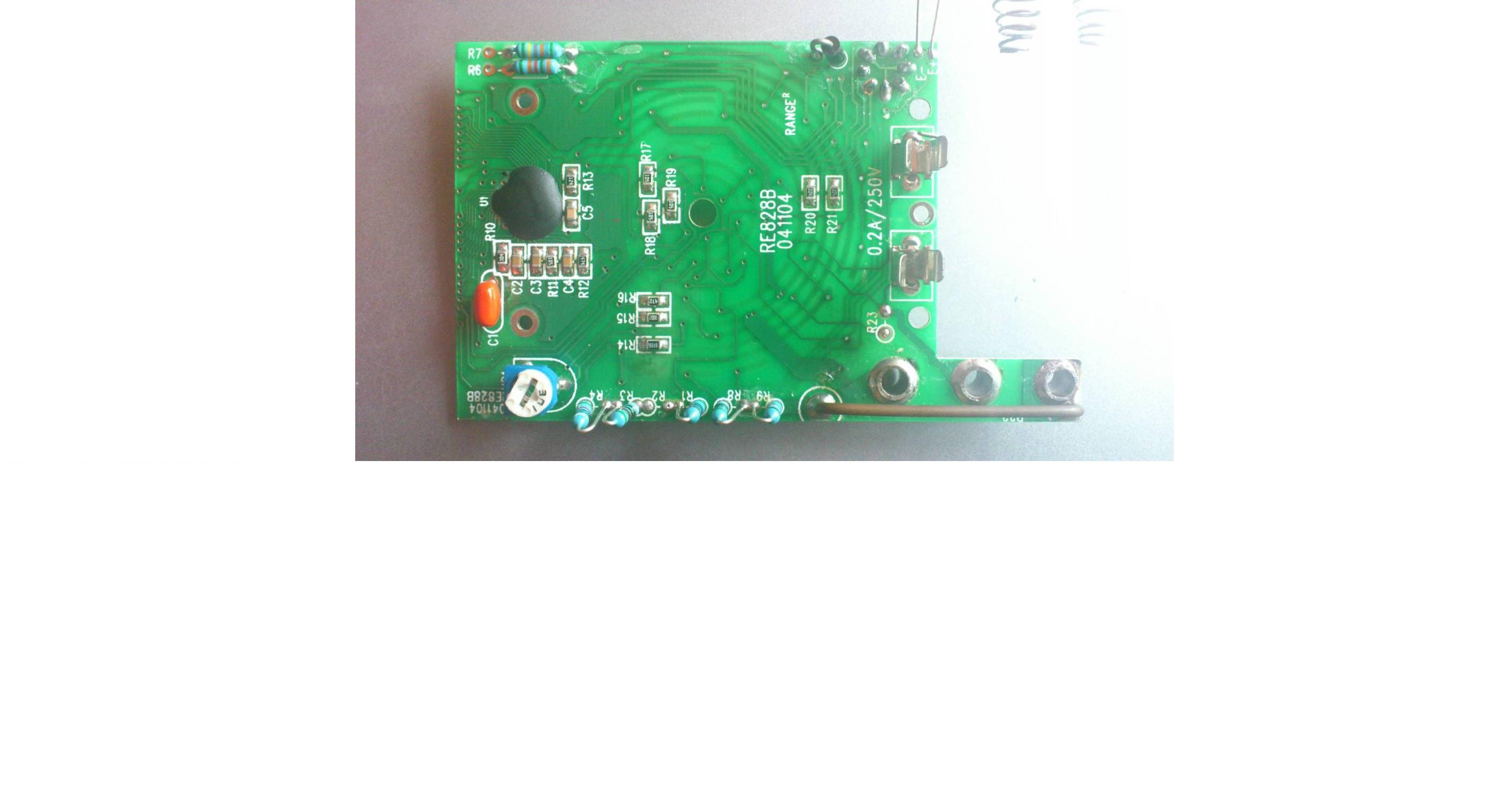

Dobrý den všem. Po vyklízení skříně, jsem našel starý přístroj na kterém jsem začínal.Svým nešetrným zacházením jsem na desce odpálil dva odpory(už ani nevím jak)R2, R23.Bohužel nemůžu najít schéma k této desce RE828B.
Vždy se to liší hodnotami co jsem našel na internetu.Kdyby tady byla dobrá duše a pomohla mi najít schéma,případně by měl přístroj doma, byl bych vděčen za pomoc.
osazení desky:
R1 100ohm
R2?
R3 9K
R4 90K
R6 352K
R8 9ohm
R23 ?

Wolf70 · #2 Příspěvek od **Wolf70** » 27 kvě 2014, 18:27

Možná pomůže http://elektrotanya.com/china_dvm_dt810 ... nload.html

doktor365 · #3 Příspěvek od **doktor365** » 27 kvě 2014, 18:31

Mám DT860D,nevím zda je to stejný u tohoto je i prozváněčka.

vladom · #4 Příspěvek od **vladom** » 27 kvě 2014, 18:47

R2 je určitě 900 ohm. Patří do děliče 100R-900R-9K...
R23 bude asi 2K0 mám desku 820 je podobná ale má jiné číslování - ale nejsem si na 100% jistej...

petrvk · #5 Příspěvek od **petrvk** » 27 kvě 2014, 18:49

To
Wolf70: Jdu louskat ten rozsypaný čaj :lol:

to
doktor365:
na něj jsem schéma našel ale je to něco jiného ... :cry:

hledám dál

#6 Příspěvek od **jandu** » 27 kvě 2014, 21:33

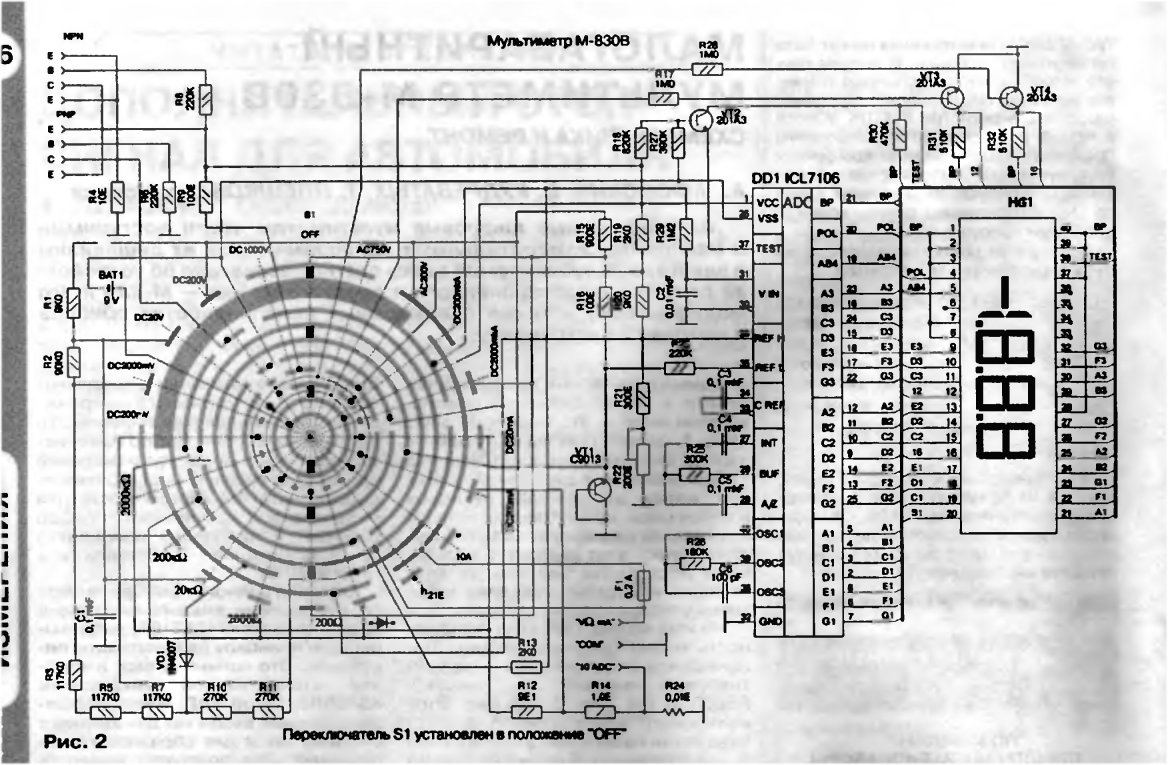

M830B.
R23 by mal byť 1Mohm v báze VT4.

monterjirka · #7 Příspěvek od **monterjirka** » 27 kvě 2014, 23:12

Zdá se, že se informace na webu mírně rozcházejí...

petrvk · #8 Příspěvek od **petrvk** » 28 kvě 2014, 13:18

Bohužel ani jeden nákres neodpovídá skutečnosti.Na internetu jsem toho prohledal mraky a ani soudruzi z ruska nebo poláci nic takového neznají.přístroj je sice 830B ale deska 828B což je trošku matoucí ...

#9 Příspěvek od **jandu** » 28 kvě 2014, 20:33

monterjirka píše:Zdá se, že se informace na webu mírně rozcházejí...

V prípade jednoduchých prístrojov, ktoré vyrába viacej výrobcov sa nedá spoliehať na to, že značenie súčiastok bude všade rovnaké. No a čo sa týka hodnôt - hodnoty v deličoch prúdu a napätia budú takmer na 100% súhlasiť. Rezistory v bázach tranzistorov budú zase závislé na zosilovacom činiteli použitých tranzistorov-to je ale prirodzené.
Inak schémy sú typické a nemaol by byť problémom šikovnému človeku na ich základe identifikovať vadnú súčiastku. (alebo to platí iba u starých "bastliaroch"??)

vladom · #10 Příspěvek od **vladom** » 28 kvě 2014, 21:01

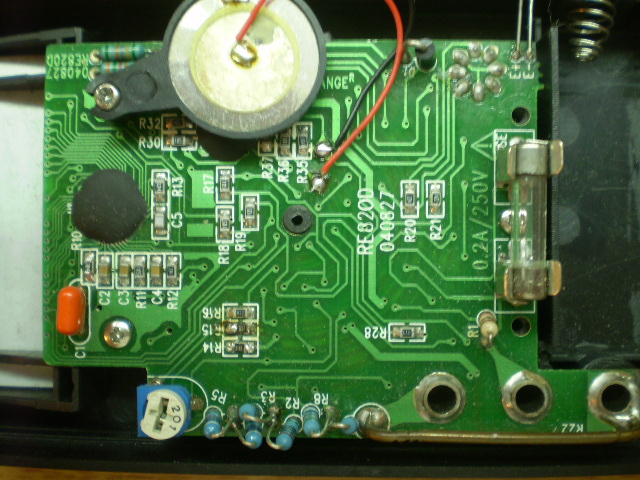

Kdybys tam skusil, to co jsem ti radil, už by jsi věděl jestli to máš zahodit anebo ne. Tyhle multimetry nemají skoro žádnou ochranu, tranzistory by si tam hledal marně. Na schémátku od Jandu je ten R23 jako R13 a VT1 tam není. Ale když je ten rezistor v pr... tak bývá odpálený vstup REFLO a integráč je po smrti. Ta moje deska má navíc prozvánečku ale rozmístění a hodnoty součástek sedí s tou tvojí. Mimochodem tento je taky po smrti - prozvonil jsem si 230VAC :oops:

Habesan · #11 Příspěvek od **Habesan** » 29 kvě 2014, 10:00

t=63635
t=16241

danhard · #12 Příspěvek od **danhard** » 29 kvě 2014, 12:33

Obrázky Google jsou mocný nástroj :lol:

#13 Příspěvek od **ok1hga** » 29 kvě 2014, 13:17

jandu píše:M830B.
R23 by mal byť 1Mohm v báze VT4.

R23 je 220K

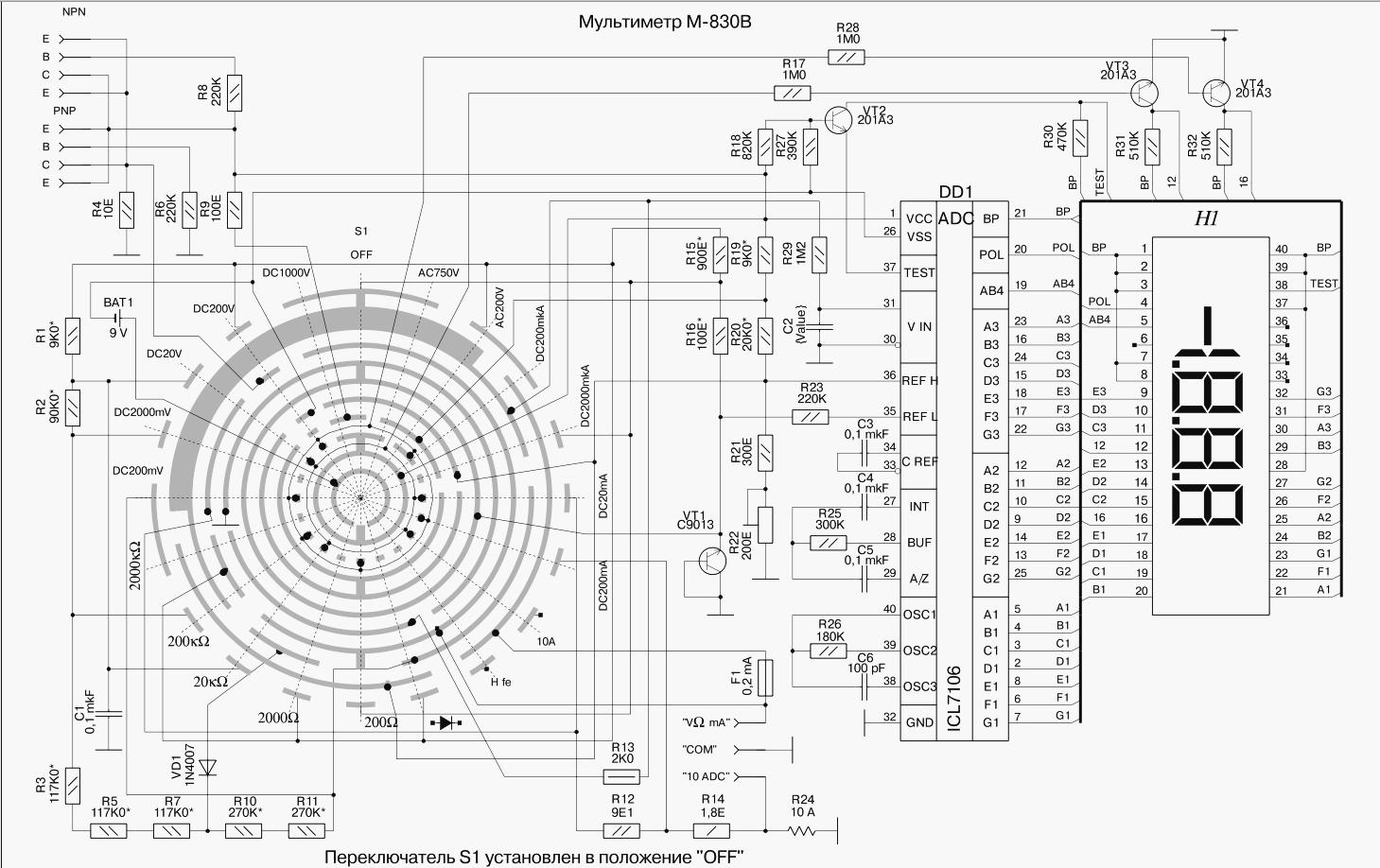

. . . ještě trošku čitelnější schéma

vladom · #14 Příspěvek od **vladom** » 29 kvě 2014, 15:40

A taky mimo..... Na první fotce je jasně vidět, že jeden konec R23 je na vstupní svorku COM a druhý na přepinač. Taky je jasně vidět že tranzistory tam nejsou (jedině že by byly ze sklotextitu...)
