ahoj,
mám tuhle nabíječku k foťáku
http://www.megapixel.cz/canon-nabijecka-lc-e10e

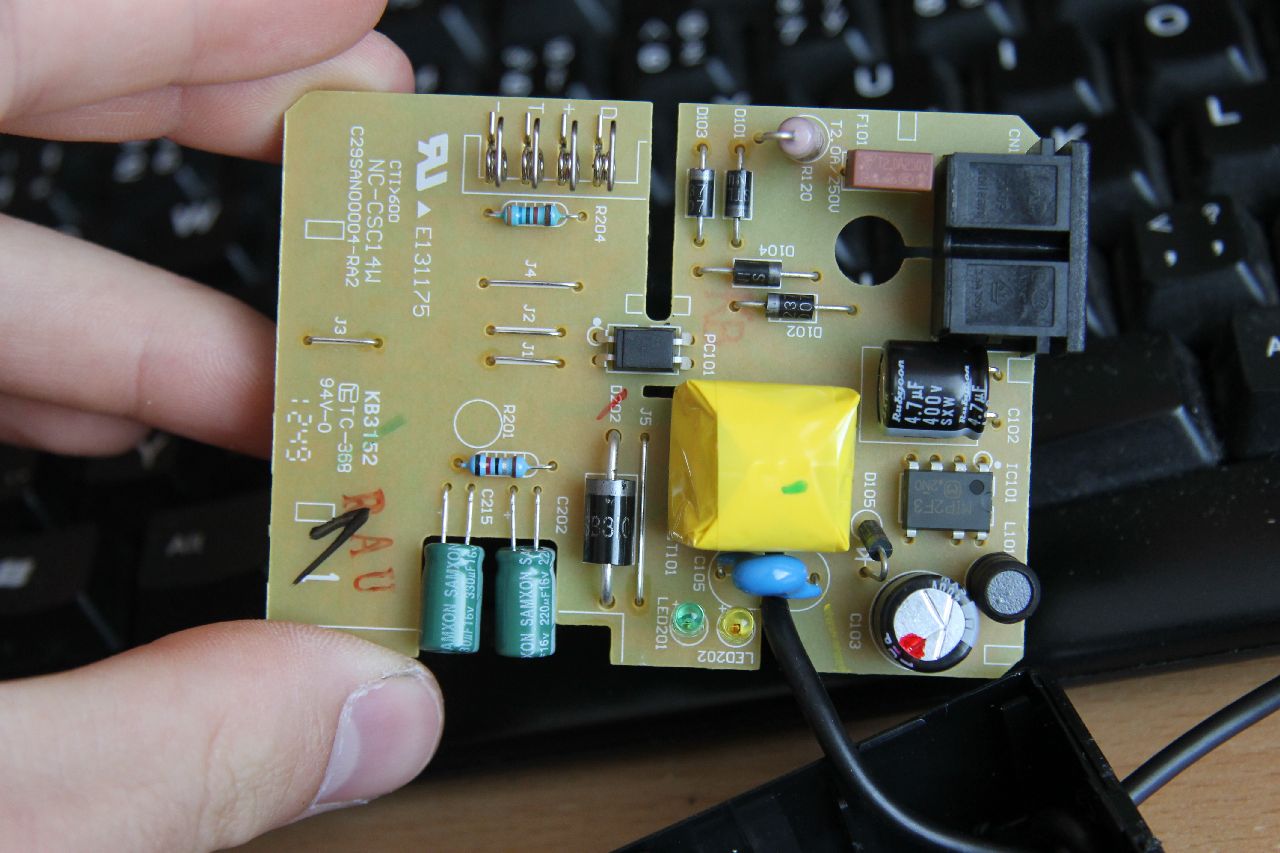

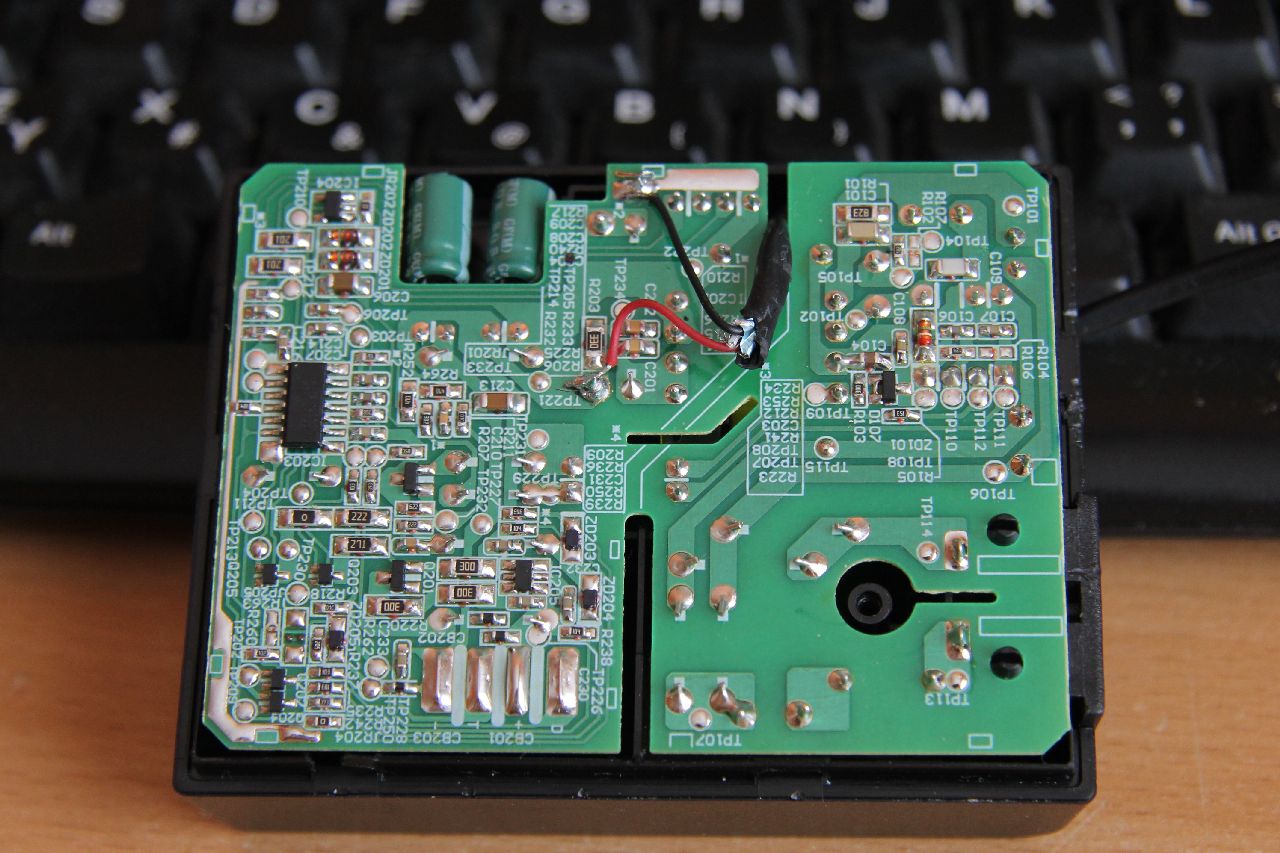

potřebuju ji ale často v místech kde není síť, takže jsem ji zkusil předělat na 5V výstup ze soláru. Našel jsem výstup ze zdrojové části bylo na něm asi 5.24V, píchnul sem tam teda zdroj o 5V, nabíječka se rozeběhne s nabíjením ale po chvíli začne pulzovat ledka a napětí na zdroji skáče nahoru o 2V. Pak vyhodí zelenou, že je baterka nabitá což je blbost. Zkoušel jsem dát i stejné napětí jako z toho origo zdroje ale to samé. Zapojení je vidět na fotkách níže.
Mám podezření, že nabíjecí část asi potřebuje komunikovat i se zdrojovou částí. Koukněte na to někdo chytřejší jak by to teda mělo vypadat ?
Díky
Úprava nabíječky LC-E10E Canon
Moderátor: Moderátoři
Úprava nabíječky LC-E10E Canon
- Přílohy
-
image002.jpg- (151.7 KiB) Staženo 159 x
-
- image001.jpg
- (197.82 KiB) Staženo 165 x
-
Philip_Fry
- Příspěvky: 1538
- Registrován: 01 zář 2010, 00:00
- Bydliště: Trutnov
Philip_Fry píše:Nemáš tu zem připojenou do blbýho místa? Žádná "komunikace" tam není, je to obyčejný pulzní zdroj plus nějaké obvody okolo, pro řízení nabíjení, jediné co tam vidíš, je optočlen mezi primárem a sekundárem, ale ten má jinou funkci.
zem je připojená na jedná straně výstupu z toho žlutého trafa a + je připojeno na druhý výstup z toho trafa až za schottkyho diodou, takže by to nemělo téct zpět do trafa. Kam jinam bych ji tedy měl připojit ?
