tyristorový modul

[niko231]

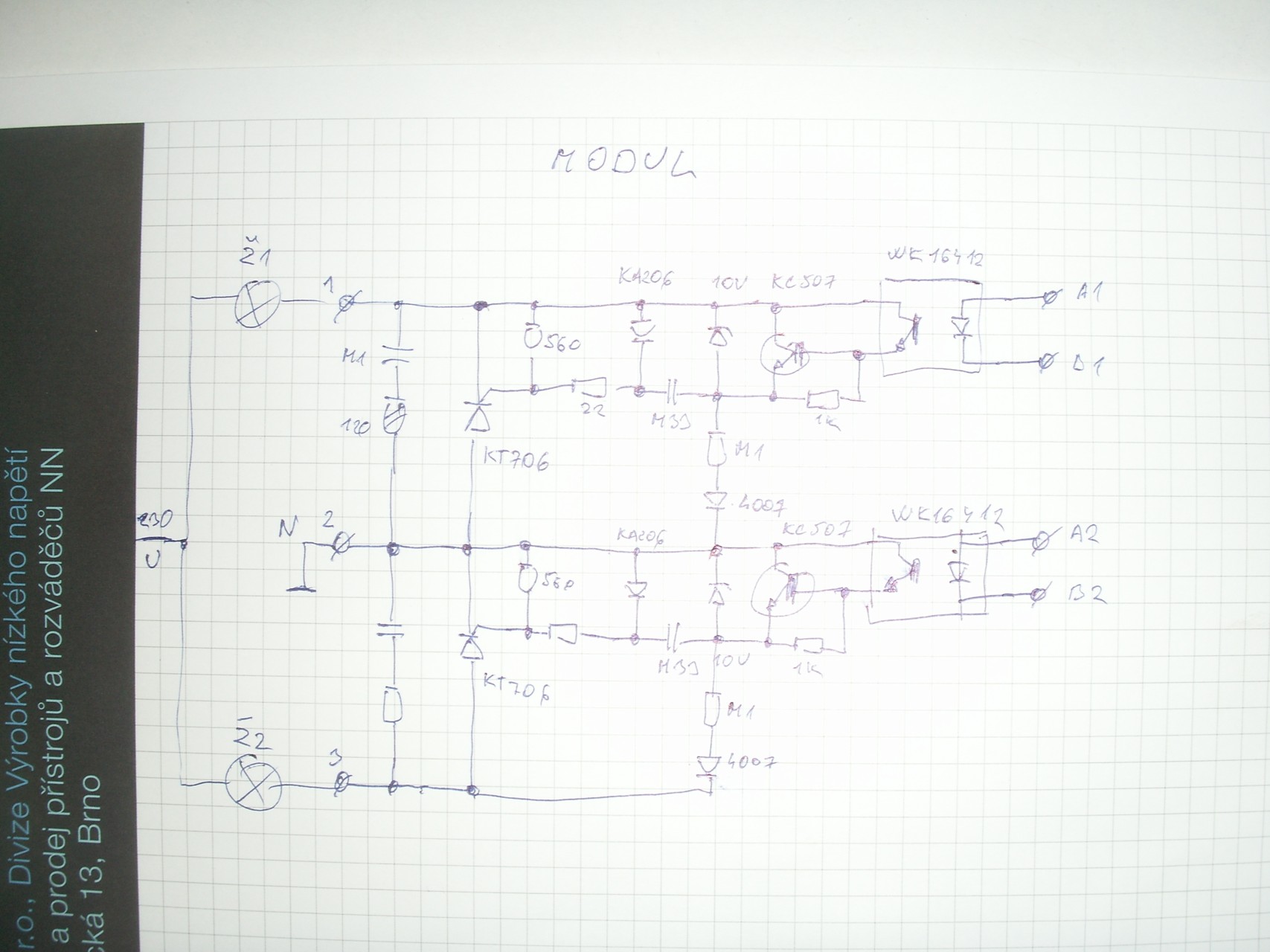

Dostal jsem k přezkoušení tento tyristorový modul z nějakého starého stroje, nakreslil jsem si schéma a dokreslil žárovky k otestování. Usoudil jsem, že napájení by mohlo být 230V. Aktivací optočlenů by měly žárovky sepnout je to správně?

[forbidden]

Popravdě, tak jak je to nakreslený mi to moc smysl nedává.

[PavelFF]

Něco je špatně. Asi to bude chtít znovu prověřit orientaci vývodů diod a druh vývodů u tranzistorů a tyristorů. Takhle například když je tyristor v blokovacím stavu(připraven na sepnutí), tak diody "4007" a tranzistory jsou jaksi v "inverzním režimu".
Ještě mi připadá, že aktivací optočlenů se tyristory vypnou.

[Bernard]

Nějak by to mohlo fungovat. Třeba ta horní část, kladné půlvlny přes Ž1 nabíjejí kapacitu M33 na + a -. Když teď sepne od optronu ta KC507, spojí -pól M33 s katodou tyristoru a z +pólu jde spouštěcí proud do gate. Je to nějaké sofistikované, ta rychlost nabíjení a vybíjení M33.

[PavelFF]

Seš prostě dobrej! Já se soustředil na fakt, že to je asi nepřesně namalované, zatímco ty na správnou funkci.

Jestli to dobře chápu, tak kladná půlvlna nabíjí horní kondenzátor pro horní tyristor, ale ke spuštění horního tyristoru dojde až v následující záporné půlvlně. A v záporné půlvlně se nabíjí zase spodní kondenzátor, aby byl připraven až přijde kladná polarita napájení.

Na nabití kondenzátoru M33 je čas 10ms při (RC=33ms) a stačí nabít jen na 10V (zenerka). Tak to stihne.

[niko231]

Zapojení je nakresleno správně, funkce asi bude jak popsal Bernard pomocí náboje M33. Zapojil jsem to, při rychlém spínání optočlenu dochází k spínání tyristoru a blikání žárovky.Díky za radu.

[masar]

Zapojení funguje jako dva fázově řízené jednocestné usměrňovače. V půlvlně, ve které tyristory nemohou vést, se nabíjí příslušný kondenzátor na cca 10V a v půlvlně, ve které tyristory mohou vést, je ve vhodném okamžiku náboj kondenzátoru vybit do řídící elektrody sepnutím tranzistoru přes optočlen.
