Reciever Thomson DPL 660 HT, neroztočí se ventilátory

Zpráva

cputakt · #1 Příspěvek od **cputakt** » 08 srp 2014, 14:34

Zdravím,kolega mi donesl tento reciever s tím že se hodně hřeje,po otevření jsem zjistil že na chladiči jsou dva 5V ventilátory ale byli přidřené.Zkusil jsem je vyčistit a promazat ale jeden pořád drhnul a druhý se nechtěl rozběhnout jen když jsem mu pomohl rukou.Koupil jsem nové vyměnil ale pořád se nechtějí sami roztočit.Chladič je horký jako prase ale ventilátory stojí když jim pomůžu rukou tak už běží.Měřil jsem destičku na které vede napětí 12V potom tam jsou tři tranzistory a tři kondíky a nějaké odpory a na výstupu pro ventilátory je jen 2,5V i když je hlasitost na jakékoliv úrovni,je mi jasné že na 2,5V se ty ventilátory sami nerozjedou.Hledal jsem kam vedou vodiče jsou tam tři na kterých je 2x12V ty vedou ke zdroji a dále tam jsou dva vodiče které vedou na hlavní desku a na těch jsem naměřil střídavé napětí od 0,10 až do 1V podle nastavené hlasitosti (asi řídící napětí pro sepnutí ventilátorů) můžete mě trošku nakopnou co se s tím dá dělat aby se ventilátory rozjeli samy?
Ještě jsem si všiml že na tranzistoru C3205 se nedá udržet ruka.

#2 Příspěvek od **Michal22** » 08 srp 2014, 14:46

Ty ventilátory by asi měly být řízeny teplotou chladiče, bych tak tipnul. Případně teplotou na desce. Takže ty dva dráty, které vedou k desce, by mohly být přívody k termistoru.
Zkus to tam pořádně prohlédnout.
2,5V na 5V ventilátor je fakt málo.
Ale pokud byly ty původní ventilátory vadné, mohly sebou vzít i nějaké ty tranzistory z destičky.

Nagant · #3 Příspěvek od **Nagant** » 08 srp 2014, 14:52

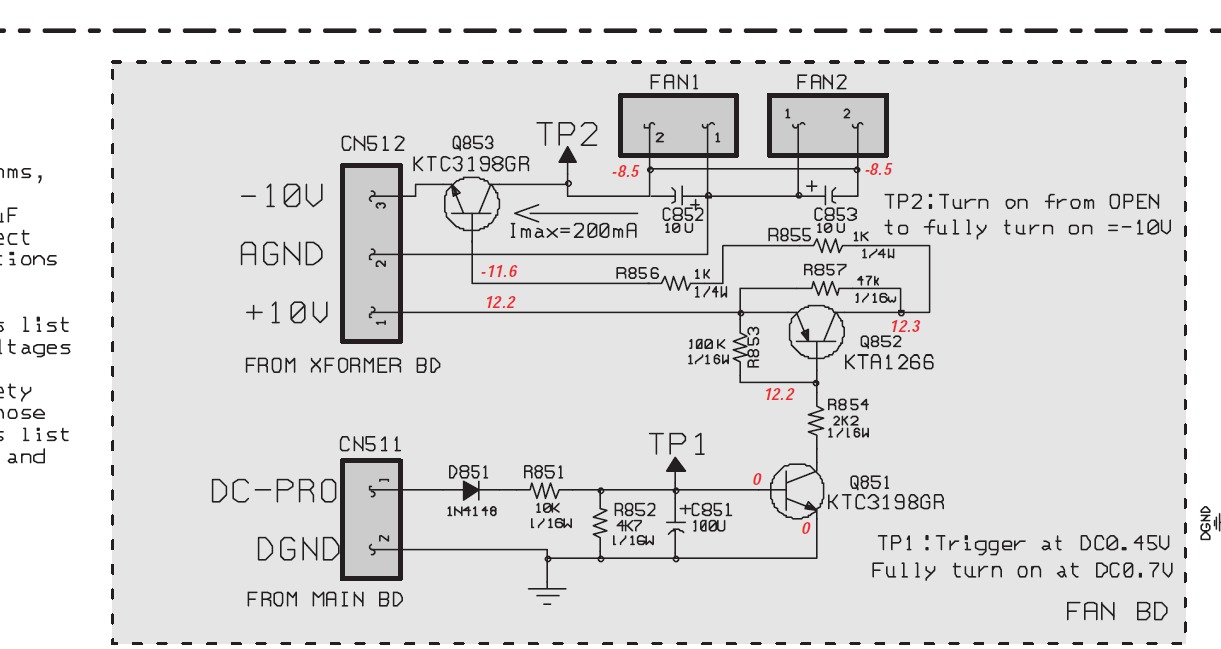

Schéma je na
http://elektrotanya.com/thomson_dpl660h ... nload.html
Zapojení ventilátorů v pav_5009_005.pdf.

Snad z toho něco vykoumáš.

To řídicí napětí asi vypadá OK.

cputakt · #4 Příspěvek od **cputakt** » 08 srp 2014, 15:13

Díky,zjistil jsem že právě ten tranzistor v manuálu označený jako KTA 1266 řídí napětí pro ventilátory pokud jsem ho vyhodil a propojil propojkou jedou fany naplno problém bude asi v tom tranzistoru.

cputakt · #5 Příspěvek od **cputakt** » 08 srp 2014, 15:26

Mohl bych použít jako náhradu tranzistor BC214? Ale podle proudu to bude asi slabé protože ventilátory mají odběr 0,2A.Tak co použít a dá se běžně koupit?

Nagant · #6 Příspěvek od **Nagant** » 08 srp 2014, 15:30

cputakt píše:...zjistil jsem že právě ten tranzistor v manuálu označený jako KTA 1266 řídí napětí pro ventilátory pokud jsem ho vyhodil a propojil propojkou jedou fany naplno problém bude asi v tom tranzistoru.

Pokud dobře spíná ten Q851 a rezistory R853 - R857 jsou v pořádku, tak asi ano.

BC327?

cputakt · #7 Příspěvek od **cputakt** » 08 srp 2014, 15:47

Odpory jsou v pořádku.

#8 Příspěvek od **Michal22** » 08 srp 2014, 16:33

Odpoj CN511, ze zdroje nastav na TP1 napětí 0,7V a ventilátory musí jet naplno. Pokud ne, oměř všechna napětí, která jsou ve schematu červeně.
To vstupní střídavé napětí měříš čím?

cputakt · #9 Příspěvek od **cputakt** » 11 srp 2014, 16:40

Zkoušel jsem napojit až za diodu a odpor napětí ale ventilátory se nepohnuly i když jsem tam pustil i 1V,to střídavé jsem měřil jen multimetrem. Měřil jsem napětí podle schéma a vše sedí jen na Q851 má být 0V a já tam naměřím kolem 12V.

#10 Příspěvek od **Michal22** » 12 srp 2014, 11:07

Malá douška- když něco řešíš a potřebuješ s tím pomoci, je lepší když sem dáš příslušnou část schematu jako obrázek. Ostatní nemusí stahovat a hledat, můžou ti efektivněji vyhovět.

A k tomu problému- jestli máš na bázi Q851 12V, tak ten je pravděpodobně proražený a dostává se ti tam napětí z kolektoru. Jinak by tam musela fakt být nula. Tím pádem ti ani napětí ze zdroje nemohlo pomoci. Ještě se znovu podívej na odpor R852, kdyby byl v pořádku, nemůžeš tam mít celých 12V na bázi.
Místo KTC3198 (pokud bude tedy vadný) můžeš dát třeba BC639.

#11 Příspěvek od **Michal22** » 12 srp 2014, 11:21

Teď mě ještě napadlo- jestli máš těch 12V na emitoru Q851, tak máš někde upadlou zem.
Zkus do toho obrázku napsat kde naměříš jaká napětí.

cputakt · #12 Příspěvek od **cputakt** » 12 srp 2014, 12:12

Tak jsem znovu měřil a našel jsem špatný odpor R852 ten jsem vyměnil a teď napětí přibližně sedí ale je tam ještě jeden odpor který je ze strany spojů a je to ten nejmenší SMD odpor R857 ten jsem na desce nemohl naměřit a ani když jsem ho vytáhl je fakt malinký tak jsem tam dal klasický odpor a už ventilátory pěkně spínají.
