Trvalé sepnutí zátěže tlačítkem

Zpráva

stone · #1 Příspěvek od **stone** » 09 zář 2014, 17:04

Potřebuji krátkým stiskem tlačítka trvale sepnout halogen cca. 150W. Po sepnutí tlačítka musí svítit až do přerušení dodávky el. proudu. Protože se jedná o střídavý proud, tak mi to předpokládám tyristor asi neudrží. Existuje nějaká jednoduchá "elektronická" metoda? Relé nechci...

ZVUK2000 · #2 Příspěvek od **ZVUK2000** » 09 zář 2014, 17:06

Stýkač (relé) s pomocným kontaktem. Ale to vlastně nechceš :?:

stone · #3 Příspěvek od **stone** » 09 zář 2014, 17:19

Musí to být malé a hlavně tiché...

Milan_F · #4 Příspěvek od **Milan_F** » 09 zář 2014, 17:31

Takovýhle relé toho kraválu moc nenadělá...

stone · #5 Příspěvek od **stone** » 09 zář 2014, 18:19

Relé se chci opravdu vyhnout. Snad jedině elektronické, pokud by to s ním fungovalo. I když mě napadá - elektronické na 230V?

#6 Příspěvek od **mtajovsky** » 09 zář 2014, 19:16

Hledejte pod heslem SSR (solid state relay). Třeba tohle http://www.gme.cz/s202t01f-p523-184 .
Ovládání je izolované, jistě dokážete sestavit startovací a přídržný obvod ( ten pomocí usměrnění napětí na zátěži).

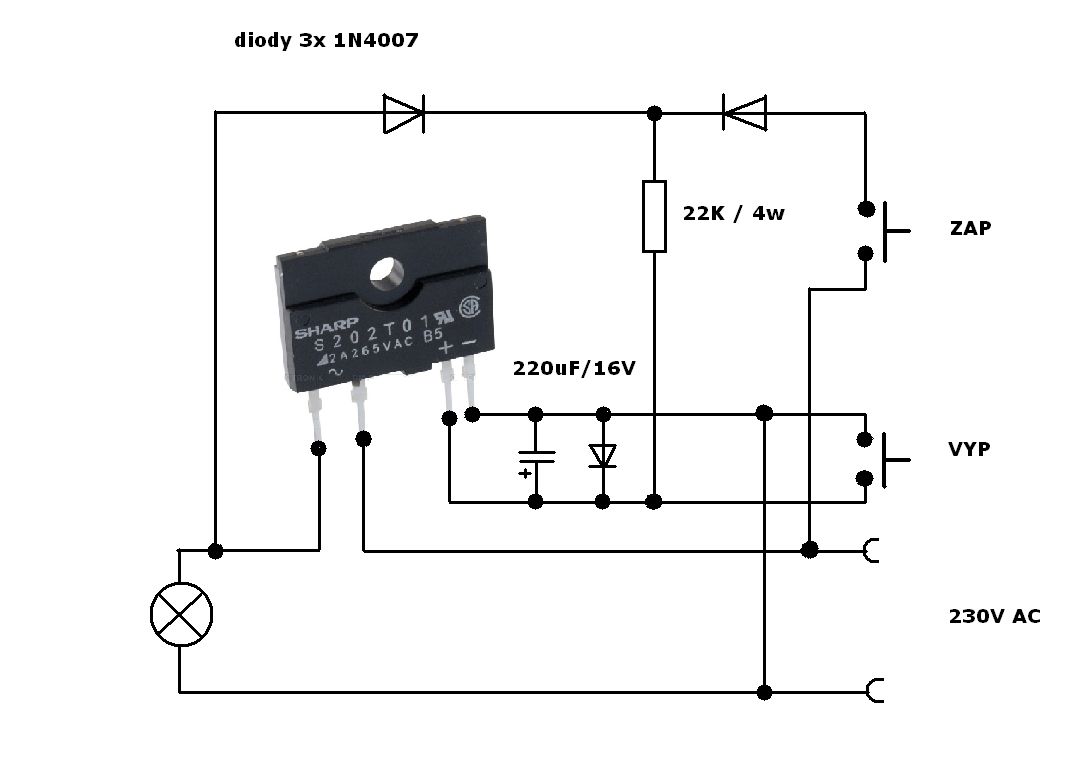

#7 Příspěvek od **ok1hga** » 09 zář 2014, 20:29

na 230V . . . klidně !

stone · #8 Příspěvek od **stone** » 09 zář 2014, 21:52

Děkuji, takhle nějak jsem si to představoval. A co kdyby se ten R 22k nahradil kondenzátorem? Že by to pak na tom odporu netopilo...

Milan_F · #9 Příspěvek od **Milan_F** » 09 zář 2014, 21:55

K čemu je tam dobrá ta dioda u elektrolytu? Kdyby to byla zenerka / transil, to bych pochopil...

Toto zapojení nebude rozhodně rozměrově menší, než výše uvedené rele. A pokud se přepálí vlákno v žárovce a chytne oblouk, existuje velká pravděpodobnost, že to to SSR nepřežije - jedině pořádně předimenzovat.

#10 Příspěvek od **mtajovsky** » 09 zář 2014, 22:23

stone píše:... A co kdyby se ten R 22k nahradil kondenzátorem?...

V tomto zapojení to přímo nejde, přes odpor teče ss proud. Musel byste používat dvojcestné usměrnění a přehodit pořadí usměrňovače a kondenzátoru tak, aby přes kondenzátor tekl střídavý proud.

BOBOBO · #11 Příspěvek od **BOBOBO** » 10 zář 2014, 06:24

A co triak , optotriak , optočást s pom RCZD přes vlákno , tl přes triak .

#12 Příspěvek od **masar** » 10 zář 2014, 21:45

A co zkusit jen zavést přídržný proud?
:wink:

ZVUK2000 · #13 Příspěvek od **ZVUK2000** » 11 zář 2014, 05:50

Tam může být problém s tím elytem. Jeho kapacita nemůže být velká aby se nemusel měnit často halogen. A malá aby zůstal sepnutý tyristor.

#14 Příspěvek od **masar** » 11 zář 2014, 06:21

Proto je u něho * a tyristor je volen s ohledem na malý Ih. :wink:

stone · #15 Příspěvek od **stone** » 11 zář 2014, 11:15

masar píše:A co zkusit jen zavést přídržný proud?

Pro zkomplikování je ještě přímo u toho halogenu vypínač (to jsem nezmínil). Tlačítkem se tedy připojí napájení, ale možnost vypínání/zapínání spínačem přímo u žárovky musí zůstat zachována...
