Kde sehnat krystal 200 kHz ?

Zpráva

petakubesseznamcz

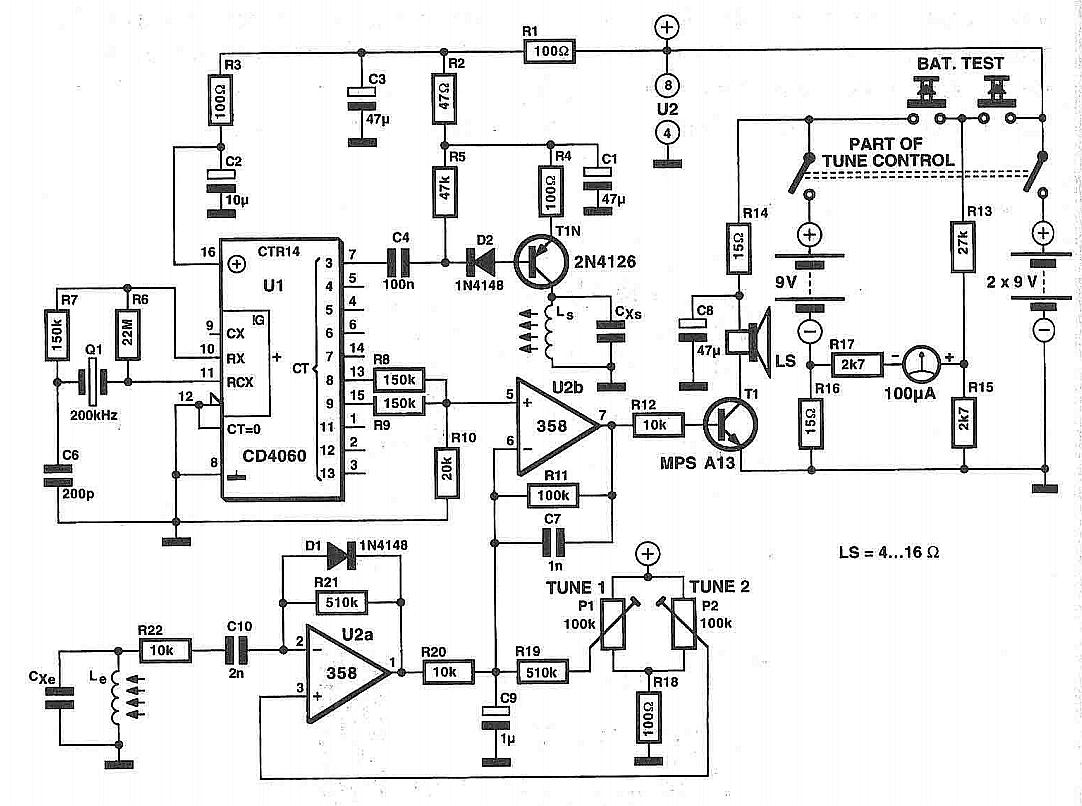

Dobrý den všem, rozhodl jsem se postavit hledač kovů Nuget 8000,( dle německého autora Rolfa Wilhelma Hledače kovů - teorie, návrh, stavba, použití nakladatelství HEL Ostrava 2003). Cituji : " Obvody napojenými na integrovaný obvod CD 4060, který je zapojen jako 14stupňový binární čítač, řízený krystalem 200 kHz, se vyrábí hodinový kmitočet, který přes tranzistor 2N4126 přichází na vysílací cívku. " No a ten krystal nemůžu nikde sehnat...neví prosím někdo z vás kde ho sehnat nebo jak ho obejít? Díky P.K.

Název vlákna upraven. ZdenekHQ

ZVUK2000 · #2 Příspěvek od **ZVUK2000** » 15 zář 2014, 16:04

Kolik je ten vysílací kmitočet?

Milan_F · #3 Příspěvek od **Milan_F** » 15 zář 2014, 16:32

200 kiloMegahodin

petakubesseznamcz

Vysílací kmitočet je 12,5 kHz

Milan_F · #5 Příspěvek od **Milan_F** » 15 zář 2014, 16:46

Dej schéma nebo odkaz...

patrikvarga · #6 Příspěvek od **patrikvarga** » 15 zář 2014, 17:35

400kHz rezonátor a na Q5 4060-ky máš 12,5kHz.

TomasX · #7 Příspěvek od **TomasX** » 15 zář 2014, 20:17

Milan_F píše:200 kiloMegahodin

To nééé to jsou kilomotohodiny :lol:

weed_smoker · #8 Příspěvek od **weed_smoker** » 15 zář 2014, 22:54

Jde použít i běžnědostupnej 2MHz,4MHz nebo 8MHz a děličku z jedný až dvou 4518 ( /10, /20, /40).Trochu se ale zvedne spotřeba proudu v řídící části.

#9 Příspěvek od **ok1hga** » 15 zář 2014, 23:50

Milan_F píše:Dej schéma nebo odkaz...

Celeron · #10 Příspěvek od **Celeron** » 16 zář 2014, 02:32

Nešlo by posunou výstupy o 4 řády děliče a dát krystal 3,27 MHz? Není to úplně přesně ale maj ho v GME. Vysílalo by to snad 12,77 kHz. Jen takovej okamžitej nápad, nutno překontrolovat dělící poměry všech výstupů.
Jirka

petakubesseznamcz

petakubesseznamcz píše:Dobrý den všem, rozhodl jsem se postavit hledač kovů Nuget 8000,( dle německého autora Rolfa Wilhelma Hledače kovů - teorie, návrh, stavba, použití nakladatelství HEL Ostrava 2003). Cituji : " Obvody napojenými na integrovaný obvod CD 4060, který je zapojen jako 14stupňový binární čítač, řízený krystalem 200 kHz, se vyrábí hodinový kmitočet, který přes tranzistor 2N4126 přichází na vysílací cívku. " No a ten krystal nemůžu nikde sehnat...neví prosím někdo z vás kde ho sehnat nebo jak ho obejít? Díky P.K.

ještě bych chtěl zdůraznit, že jak vás tady pozoruju, shledal jsem, že jsem oproti vám ve věcech elektrotechniky úplný analfabet a tedy prosím jen konstruktivní rady a opravdu polopaticky...moc děkuju P.K.

#12 Příspěvek od **ok1hga** » 16 zář 2014, 20:15

petakubesseznamcz píše:ještě bych chtěl zdůraznit, že jak vás tady pozoruju, shledal jsem, že jsem oproti vám ve věcech elektrotechniky úplný analfabet a tedy prosím jen konstruktivní rady a opravdu polopaticky...moc děkuju P.K.

omluv mě, ale nemohu to nenapsat . . .
. . . já na tebe tou lopatou nedosáhnu !

sorry za OT . . .

petakubesseznamcz

Jo, trochu se stydim

#14 Příspěvek od **ok1hga** » 16 zář 2014, 20:45

podle mě, tam můžeš dát jakýkoliv krystal (nebo keramický rezonátor), třeba 450kHz, nebo 500kHz, prostě to co seženeš a potom jenom doladíš
kapacity(CXs + CXe) u vysílací a přijímací cívky.
Kmitočet se změní, ale princip zůstane zachován . . .

ZdenekHQ · #15 Příspěvek od **ZdenekHQ** » 18 zář 2014, 14:34

Těch 450kHz tam klidně dej, jen posuň všechny použité vývody 4060 o jeden dolů.

V praxi je lépe kmitočet snižovat, než násobit 2.5x

Ta zkušenost z terénu bude stejně taková, že to skončí ve skříni.
