Stabilizovaný zdroj - k čemu slouží některé součástky?

[eva2]

Dobrý den,

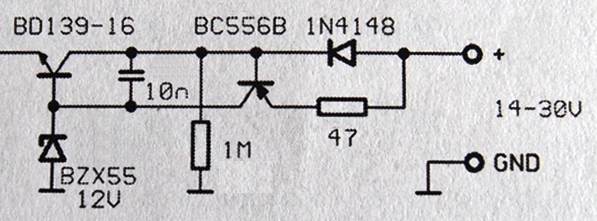

řeším co která součástka na schématu vykonává a k čemu schéma vlastně je.

Dokáže mi někdo pomoci se zbytkem a nasměrovat mne?

Já si myslím, že:
1) jde o stabilizovaný zdroj, který dokáže dodávat stovky mA při napětí 12 V?
2) 1N4148 je dioda proti přepólování zdroje.
3) Zenerovu diodu (BZX55 12V) poznám a ta dělá to, že stabilizuje ze 14 - 30 V na 12 V, že?

K čemu slouží:
a) rezistor 47 Ohmů?
b) tranzistor BC556B?
c) kondenzátor 10 nF? Asi nějaká filtrace?
d) rezistor 1 MOhm?
e) tranzistor BD139-16 je jako výkonový, zvětšuje proud? Má malinký chladič. A to "-16" je co? Zesílení?

Není jednodušší použít 78S12 a nahradit pro mne toto harakiri zapojení?

Velmi Vám děkuji
Eva

[mtajovsky]

Když odhlédnu od toho, že je ten zdroj nakreslen zprava doleva (obvykle se to kreslí obráceně), tak jde o jednoduchý stabilizátor s výkonovým tranzistorem BD139 a Zenerovou diodou. Zenerova dioda je napájena zdrojem konstantního proudu, tvořeným BC556, 1N4148 a rezistorem 47 ohmů. Jaksi samo sebou se předpokládá, že v pracovním režimu bude úbytek napětí na diodě vetší, než je napětí Ube potřebné pro otevření BC556. 1M rezistor je "startovací" rezistor, který zajistí po zapnutí otevření BC556.

Kondenzátor se pravděpodobně ukázal jako nutnost pro zajištění stability a odstranění kmitání.

[BOBOBO]

Při 30V rozhodně trvale ne nad 0,2A , 47R určuje proud zenerkou , 16 je skupina zesílení +a s nulou na konci , nahradit zdrojem jde , ale v dřívějších dobách stabíky nebyly ......

[eva2]

Ahoj mtajovsky a BOBOBO,

velmi Vám oběma děkuji za odpovědi.

Ok, tak jestli to chápu dobře, tak bez obav mohu použít 7812 místo tohoto zapojení, že?

Děkuji Vám
Eva

[Davidus]

jo

[Charos]

Jen pozor, že max. vstupní napětí pro 7812 je 24V, čili napájet z 30V může vydržet, ale zřejmě ne dlouho.

[ZVUK2000]

A není to náhodou max. 35V?

[EKKAR]

MA7805, 7812 a 7815 mají Umax 35V, typ 7824 má 40V.

[eva2]

Děkuji vám všem za rady a tipy

Eva
