AVC u Neywa 304/Signal 304

Zpráva

Nagant · #1 Příspěvek od **Nagant** » 24 zář 2014, 15:09

Mohl by mi, prosím, někdo popsat, jak přesně funguje AVC u daného radiopřijímače?

#2 Příspěvek od **ok1hga** » 24 zář 2014, 17:56

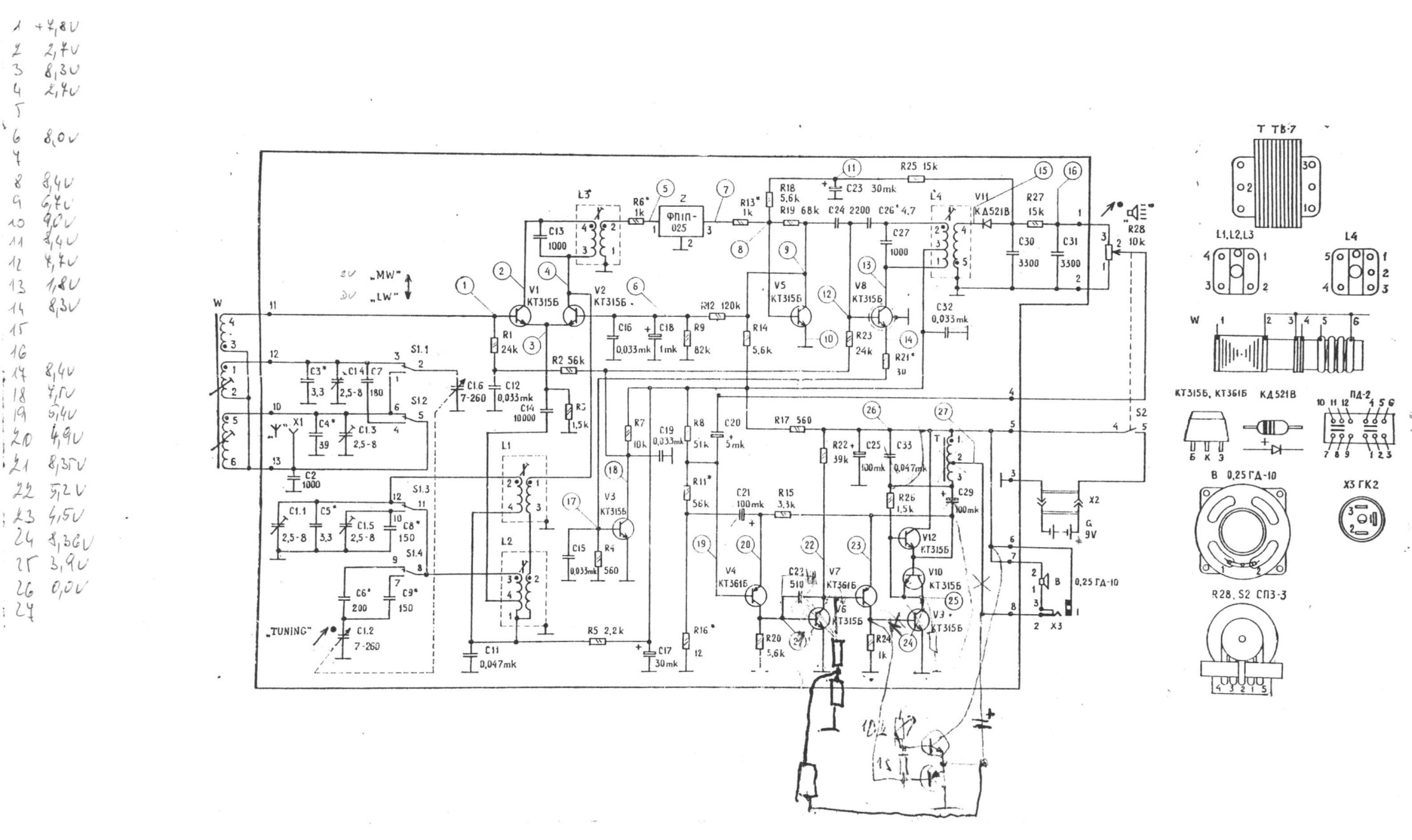

to tvé schéma je nějaké divné . . .
porovnej s jiným . . .

#3 Příspěvek od **Hill** » 24 zář 2014, 18:49

Jo, Maďarům chybí tečka na křížení spoje mezi R7 a R14 a spoje mezi C17 a C32, to jen na první pohled.

V5 je řízený z detektoru, čím zápornější napětí leze z detektoru, tím víc se přivře V5, na jeho kolektoru stoupne napětí a zvětší se tedy proud V2, o stejnou velikost se zmenší kolektorový proud V1, který s V2 tvoří proudové zrcadlo. S tím, jak se změní vzájemná velikost klidových proudů V1 proti V2 se mění také poměr amplitud signálového proudu. A amplituda signálového proudu, tedy i nakmitaného napětí na obvodu C13L3 tím zůstává v širokém rozsahu vstupních úrovní téměř konstantní.

Sice mi není jasné, proč mají obě schémata nakreslená tak nepřehledně, ale už jsem si na ten ruský styl taky mohl zvyknout...

Nagant · #4 Příspěvek od **Nagant** » 24 zář 2014, 19:22

Děkuji za vysvětlení (ve svých úvahách jsem dospěl jen na přivírání V5 a jeho vliv na V2).

A tranzistor V3 se na tom také nějak podílí?
Resp. jaká je jeho úloha ve spojení s V8?

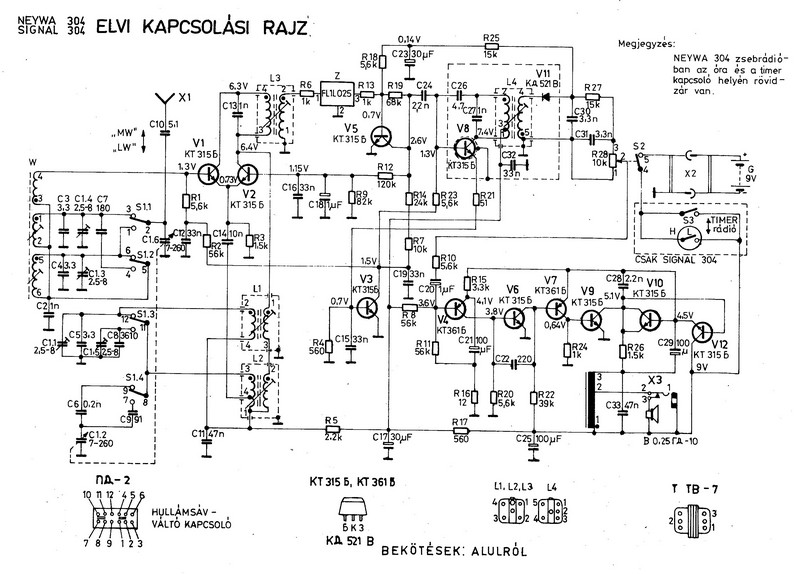

Pozn. To schéma v maďarštině mi (od oka) přišlo trochu přehlednější, proto jsem dal to. Chyby mne netrkly.

#5 Příspěvek od **Hill** » 24 zář 2014, 19:33

V8 má dvě funkce - jednak je to mf zesilovač, jednak ve spojení s V3 tvoří obvod stabilizátoru napětí pro nastavení pracovního bodu V1.

Nagant · #6 Příspěvek od **Nagant** » 24 zář 2014, 19:37

Děkuji za doplnění. Zkusím si o tom ještě někde něco pohledat a přečíst.

#7 Příspěvek od **Hill** » 24 zář 2014, 19:45

Spíš si překresli schéma přehledněji, tak, aby odpovídalo našim zvyklostem. Pak to už uvidíš na první, nejpozději druhý, pohled.

Nagant · #8 Příspěvek od **Nagant** » 24 zář 2014, 19:47

Dobře, zkusím.
